L'installation d'un plancher chauffant hydraulique est un investissement judicieux pour une rénovation énergétique efficace. Ce guide vous accompagne pas à pas dans l'installation de votre système, de la phase de conception jusqu'à la mise en service progressive du chauffage au sol hydraulique.

Nous détaillerons la préparation du sol, le choix de l'panneau polyuréthane isolation, la pose des tubes chauffants et la réalisation de l'ensemble. L'objectif est de vous mener vers un système de plancher chauffant offrant un confort thermique optimal et durable.

Préparation du sol et isolation thermique pour plancher chauffant hydraulique

Le succès de votre installation repose sur une préparation minutieuse du sol. Avant de commencer, il est impératif de vérifier que votre chaudière ou votre pompe à chaleur est compatible avec le futur système et capable de fournir la température requise (35-45 °C).

Pensez également à mesurer la hauteur de réservation disponible : un minimum de 12 à 15 cm est généralement nécessaire. Cet espace accueillera successivement l'isolant, le réseau de tubes pour plancher chauffant et la chape finale.

Vérifications préalables et mesure de la réservation

Avant le début des travaux, le sol existant doit être parfaitement nettoyé, sans aucun débris ni poussière. Contrôlez sa planéité avec un niveau, en respectant une tolérance maximale de ±2 mm par mètre, ou ≤ 3 mm sur 3 mètres selon les DTU.

Il est essentiel de reboucher les trous importants et de poncer les éventuelles aspérités. Cette étape garantit une dalle stable, saine et sans fissures majeures pour la suite des opérations d'installation d'un plancher chauffant.

• Compatibilité système : Assurez-vous que votre chaudière ou votre pompe à chaleur peut fournir le débit et la pression nécessaires au bon fonctionnement du plancher chauffant hydraulique.
• Hauteur de réservation : Mesurez l'espace entre le sol actuel et le niveau fini souhaité pour intégrer l'isolation (70 mm minimum) et l'enrobage (30 mm minimum), soit au total 12-15 cm.
• Surface à chauffer : Calculez le métrage exact et divisez la surface en zones distinctes, en tenant compte de l'exposition au froid et de l'isolation de chaque pièce pour optimiser le calepinage.
• Revêtements actuels : Notez l'épaisseur du carrelage ou de tout autre revêtement de sol existant qui devra peut-être être enlevé pour respecter la hauteur globale.

Une étude complète de calepinage plancher chauffant et de dimensionnement vous permet de planifier avec précision les étapes d'installation : calcul du débit, espacement des tubes chauffants, dimensionnement du collecteur, métrage exact pièce par pièce et liste détaillée du matériel. Cette approche garantit une diffusion homogène de la chaleur, réduit la consommation d'énergie, élimine les zones froides et s'adapte aux spécificités de votre logement.

Étude de calepinage pour chauffage hydraulique personnalisée pour sécuriser votre projet et garantir un dimensionnement optimal du système.

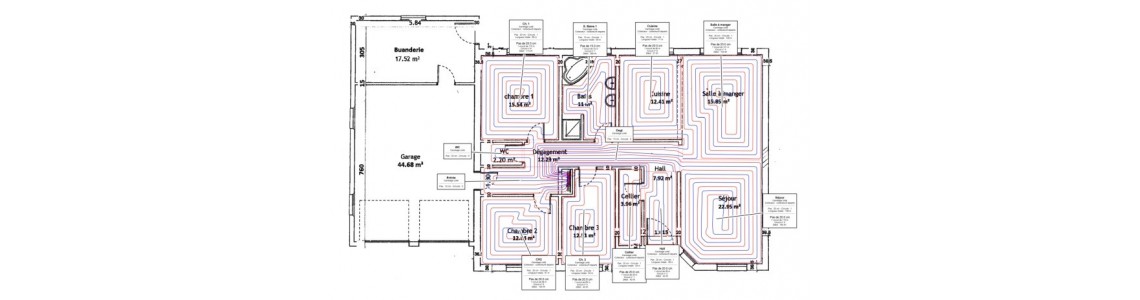

Élaborez ensuite un schéma de plancher chauffant hydraulique détaillé, incluant les zones de chauffe, la longueur des tubes, l'emplacement du collecteur et les boucles de chauffage. Ce travail de calepinage en amont est indispensable pour éviter les ruptures de stock ou les modifications coûteuses en cours de chantier.

Choix et pose de l'isolant sous plancher chauffant hydraulique

L'isolation du sol avant l'installation d'un plancher chauffant hydraulique est déterminante pour le rendement énergétique et la réduction des pertes de chaleur. Deux solutions principales s'offrent à vous : le polystyrène extrudé (XPS) ou le panneau en polyuréthane pour l'isolation.

Le site propose une gamme de panneaux en polyuréthane pour l'isolation, dont la dalle isolante Eurosol, spécialement conçue pour l'isolation des planchers chauffants hydrauliques, offrant une conductivité thermique λ de 0,022 W/m·K et une résistance mécanique adaptée, idéale pour garantir l'efficacité énergétique d'un système de chauffage au sol.

Le choix se fera selon vos besoins en inertie thermique et vos contraintes de hauteur. Le PUR offre d'excellentes performances avec une épaisseur réduite, tandis que l'XPS assure une meilleure résistance à l'humidité. Découpez soigneusement les panneaux isolants pour qu'ils s'adaptent parfaitement à chaque pièce.

Cette méthode peut améliorer le rendement global de près de 10 %. Avant de passer à l'étape suivante, assurez-vous une dernière fois de la planéité de l'ensemble (écart inférieur à 2 mm sur 3 m) pour garantir un enrobage régulier des tubes.

Installation des bandes de désolidarisation et pare-vapeur

Placez une bande périphérique étanche d'environ 8 mm d'épaisseur minimum le long des murs, des piliers et des escaliers. Elle évite les appuis rigides et limite les risques de fissures dus à la dilatation thermique du béton et à la désolidarisation de la dalle flottante.

Cette bande périphérique avec bavette d'étanchéité empêche le passage des laitances de béton, élimine les ponts thermiques et assure la désolidarisation complète de la dalle flottante. Fixez ces bandes solidement à l'aide d'un adhésif compatible ou de fixations rapides. Une fois cette étape terminée, déroulez un film polyane ou un pare-vapeur sur toute la surface isolante.

Ce film protège l'installation contre les remontées d'humidité du sol et renforce l'étanchéité du système. Prévoyez un chevauchement de 10 cm entre les lés, à fixer avec une bande adhésive, avant de tracer le parcours de vos tubes d'eau chaude. Le respect de la norme DTU 65.14 pour l'espacement des tubes est essentiel pour garantir une diffusion parfaitement uniforme de la chaleur.

Calculer le pas de pose idéal pour votre plancher chauffant hydraulique vous aide à ajuster précisément l'écartement en fonction de la puissance thermique souhaitée, ce qui vous permet également de mieux maîtriser votre consommation d'énergie.

Pose des tubes et installation du collecteur du plancher chauffant hydraulique

La pose des conduits représente l'étape cruciale de votre projet de chauffage au sol. La première chose à faire est de tracer le calepinage sur l'isolant en marquant bien le chemin que suivront les tubes pour plancher chauffant jusqu'au collecteur. Il est absolument impératif que chaque boucle de chauffage parte et revienne à ce même point central pour assurer un parfait équilibre hydraulique du circuit hydraulique.

Calcul du pas de pose selon normes DTU

La réglementation DTU exige un calcul rigoureux qui consiste à diviser la puissance souhaitée par le débit thermique du tube. Pour comprendre comment poser un plancher chauffant de manière performante, il est nécessaire d'adapter l'écartement à vos besoins spécifiques en chauffage. Un pas resserré, par exemple de 10 cm, est ainsi souvent requis dans une salle de bain ou en bordure de fenêtres pour éviter les pertes de chaleur.

L'espacement doit également être modulé à proximité des sources de froid, comme les fenêtres ou les murs extérieurs. Dans ces zones sensibles, réduisez l'écart à 10 cm pour compenser l'effet de paroi froide. Vous pourrez ensuite espacer les tubes un peu plus au centre de la pièce sans pour autant sacrifier le confort thermique. Le respect d'un écartement de 15-20 cm optimise généralement le rapport entre performance thermique et coût matériel.

Déroulage et fixation des tubes PER en spirale

Déroulez les tubes PER (polyéthylène réticulé) conformes à la norme EN 10295 en adoptant un motif en spirale, aussi appelé pose en escargot, en partant de l'extérieur vers l'intérieur de la pièce. Veillez à maintenir un espacement régulier de 15 à 20 cm à l'aide de gabarits dédiés. Fixez-les ensuite solidement tous les 30 cm à l'aide d'agrafes spéciales ou d'une bande adhésive pour assurer une parfaite stabilité.

La réflexion sur l'emplacement du collecteur plancher chauffant est primordiale afin d'optimiser la longueur de chaque boucle de chauffage. Une seule boucle ne devrait en aucun cas dépasser 120 mètres de long afin de limiter les pertes de pression dans le réseau et garantir un bon fonctionnement du plancher chauffant. Il est toujours prudent de prévoir une marge de sécurité d'environ 5 % pour anticiper d'éventuels ajustements lors de l'installation.

Respecter scrupuleusement le rayon de courbure minimal est capital pour ne pas abîmer le matériau. Pour les tubes de 16 mm, un rayon de trois fois le diamètre est recommandé. Employez des outils à cintrer adaptés ou des coudes formés pour éviter tout risque d'écrasement du tube. Cette attention particulière garantira un débit d'eau chaude optimal dans l'ensemble de votre plancher chauffant hydraulique.

Positionnement et raccordement du collecteur du plancher chauffant

Le bloc collecteur s'installe en général dans un coffret encastré ou mural, positionné à une hauteur appropriée (environ 1 m du sol) par rapport au sol fini. Choisissez son emplacement de manière stratégique, de préférence à proximité de la source de chaleur (chaudière ou pompe de circulation). Cette position centrale facilite énormément les raccordements hydrauliques et les opérations de maintenance ultérieures du système de plancher chauffant.

• Nombre d'entrées du collecteur : Choisissez la taille du collecteur plancher chauffant en fonction du nombre de circuits prévus, pour pouvoir équilibrer chaque zone de façon indépendante via des vannes d'équilibrage.
• Vannes d'équilibrage : Installez une vanne réglable sur chaque sortie du collecteur et procédez à un réglage initial du débit (0,8-1,0 L/min par m² de boucle), qui sera affiné précisément par la suite via les débitmètres intégrés.
• Raccords à compression : Utilisez des accessoires plancher chauffant comprenant des raccords 3/4 EK en veillant à couper le tuyau parfaitement droit pour une étanchéité parfaite et sans risque de fuite.
• Test d'étanchéité : Mettez l'installation sous pression (6 bars minimum) pendant au moins 24 heures avant de couler la chape afin de vérifier qu'il n'y a aucune fuite du circuit hydraulique.

Procédez aux connexions des boucles en suivant méticuleusement le plan de pose préparé à l'avance. Serrez chaque raccord en respectant le couple de serrage préconisé par le fabricant. Pour terminer, purgez l'air restant dans le système à l'aide des purgeurs intégrés au collecteur pour éviter les bruits de circulation et garantir une performance optimale.

Finaliser votre installation implique de couler la chape, de respecter un temps de séchage adéquat et de procéder à une mise en chauffe progressive. Découvrez le guide complet d'installation d'un plancher chauffant hydraulique pour maîtriser chaque phase et bénéficier d'un confort thermique optimal dès la première utilisation.

Mise en eau et mise en chauffe du plancher chauffant hydraulique

Avant de couler la chape, il est essentiel de tester l'étanchéité de votre réseau de tubes. Cette vérification prévient tout défaut qui deviendrait irréparable une fois la dalle de béton coulée et l'enrobage terminé.

Remplissage du circuit et test de pression

Procédez au remplissage du circuit hydraulique avec un mélange d'eau et d'antigel (un litre d'antigel pour trois litres d'eau) pour protéger les canalisations en hiver et optimiser les performances du plancher chauffant à eau. Ouvrez lentement les purgeurs du collecteur pour chasser l'air jusqu'à obtenir un écoulement continu et sans bulles, ce qui garantit l'équilibre futur du chauffage au sol hydraulique.

• Remplissage progressif : Utilisez une pompe manuelle pour augmenter la pression lentement et éviter la formation de poches d'air nuisibles au fonctionnement du plancher chauffant.
• Purge d'air : Actionnez chaque purgeur individuellement et attendez qu'un filet d'eau clair, régulier et sans bulles s'écoule du collecteur.
• Pression de test : À l'aide d'un manomètre fiable, montez à 6 bars et patientez 24 heures; la perte de pression ne doit pas excéder 0,5 bar pour assurer l'étanchéité.

Inspectez visuellement chaque raccord et joint pour déceler la moindre fuite. Si une goutte apparaît, resserrez légèrement le raccord concerné. Une parfaite étanchéité assure la longévité de votre plancher chauffant hydraulique et vous évite des réparations coûteuses par la suite.

Coulage de la chape et temps de séchage

Vous pouvez choisir une chape traditionnelle en béton (dosage minimal 350 kg/m³ de ciment) d'épaisseur 4 à 6 cm, ou une couche d'enrobage en anhydrite. Pendant le coulage, maintenez les tubes sous une légère pression (3-4 bars) pour les empêcher de remonter à la surface. Assurez-vous également que la température de la chape ne dépasse pas 30 °C afin de ne pas endommager le tube PER.

Une fois la chape coulée, la mise en service progressive commence par une phase de séchage critique. Comptez au minimum 28 jours pour une couche d'enrobage anhydrite, ou 14 jours avant la première chauffe pour un béton classique. Vérifiez à l'aide d'un hygromètre que l'humidité résiduelle est inférieure à 2 % et assurez-vous de l'absence de fissures avant d'activer le chauffage du sol chauffant hydraulique.

Programmation de la montée en température progressive

Une mise en chauffe progressive est primordiale pour prévenir les chocs thermiques susceptibles de fissurer la dalle. Démarrez à 30 % de la puissance pendant une journée, puis augmentez de 20 % chaque jour jusqu'à atteindre la température souhaitée (40-45 °C pour optimiser l'efficacité énergétique). Contrôlez la température de surface du sol et ajustez les vannes du collecteur pour une diffusion homogène de la chaleur.

• Phase 1 (jour 1) : Réglez à 30 % de la puissance, soit une température de circuit hydraulique d'environ 25 °C.
• Phase 2 (jours 2 et 3) : Passez à 50 % de puissance, la température du circuit avoisinant alors 30 °C.
• Phase 3 (jours 4 et 5) : Montez à 70 % de puissance pour atteindre environ 35 °C dans le circuit.
• Phase 4 (jour 6 et suivants) : Appliquez 100 % de la puissance pour atteindre la température nominale (40-45 °C).

Pour les chapes épaisses, une autre méthode consiste à augmenter la température du circuit hydraulique de 2 °C par heure jusqu'à la consigne. Vérifiez le débit de chaque boucle (0,8 à 1,0 L/min/m²) et affinez le réglage des vannes d'équilibrage du collecteur. Une fois la montée en température terminée, coupez le chauffage 24 heures avant de poser le revêtement final, tel que le carrelage, pour éviter tout risque de décollement ou de déformation.

Prenez soin de noter tous vos réglages, températures et débits dans un carnet de maintenance. Cette traçabilité facilitera vos futures interventions et assurera la performance énergétique durable de votre plancher chauffant hydraulique. Concernant le tube pour plancher chauffant, privilégiez les tubes multicouches de 16 mm conformes aux normes EN 10295 pour une durabilité optimale.
