Comment poser un plancher chauffant hydraulique étape par étape
Pour installer correctement un plancher chauffant, il faut maîtriser les étapes clés qui garantissent sa longévité. Nous détaillons la pose d'un plancher chauffant selon les exigences de la norme DTU 65.14. De la préparation du support à la mise en service, apprenez à optimiser chaque phase pour obtenir un chauffage uniforme.
Les étapes clés pour poser un plancher chauffant hydraulique
L'installation d'un plancher chauffant hydraulique suit un enchaînement rigoureux pour assurer la fiabilité du système. Cela comprend l'isolation et la pose de la bande de désolidarisation, puis le déroulage des tubes chauffants. Viennent ensuite le raccordement au collecteur, la coulée de la chape d'enrobage et, enfin, la mise en chauffe après séchage.
Préparation du support et isolation du sol
Avant de commencer l'installation d'un plancher chauffant hydraulique, le support doit être parfaitement de niveau et nettoyé. Une déformation de seulement 3 mm sur 3 mètres linéaires est tolérée. Assurez-vous que les cloisons et les canalisations sont terminées avant de démarrer la pose.
Ces panneaux isolants constituent la base essentielle pour un plancher chauffant efficace. Installez-les en quinconce, en commençant par les zones les plus vastes pour assurer une meilleure stabilité. Bouchez les interstices avec de la mousse polyuréthane pour optimiser l'étanchéité thermique.
Appliquez une bande périphérique le long des murs, autour des piliers et autres obstacles. Elle doit dépasser de 5 cm pour isoler la dalle flottante des parois, ce qui permet d'absorber les mouvements et de limiter les déperditions thermiques.
Pose et fixation des tubes PER sur l'isolant
Sur l'isolant, installez le tube per bao en respectant un entraxe d'environ 15 cm. Veillez à conserver un rayon de courbure suffisant pour éviter le pincement du tube per durant le déroulage. Fixez fermement l'ensemble à l'aide d'agrafes régulièrement espacées sur la plaque.
- Respecter un pas de 15 cm : Cela assure une répartition uniforme de la chaleur, à l'exception des zones occupées par des meubles fixes.
- Agrafes de fixation : Elles maintiennent le circuit en place sans l'écraser ni l'endommager.
- Rayon de courbure minimal : Il empêche l'ovalisation du tube et garantit une bonne circulation du fluide.
- Protection aux traversées : L'utilisation d'un fourreau est indispensable pour protéger les tuyaux lorsqu'ils passent à travers les murs.
Limitez la longueur des boucles à 120 mètres maximum pour faciliter le retour vers le collecteur plancher chauffant et minimiser les pertes de charge. Préparez la pose à l'aide d'un plan de calepinage détaillé, ce qui permet d'obtenir un équilibrage optimal de votre plancher chauffant hydraulique.
Prévoyez un retrait de 5 cm par rapport aux murs et de 20 cm près des conduits de cheminée. L'emploi d'un kit plancher chauffant simplifie considérablement l'installation d'un plancher chauffant conforme aux normes. Évitez absolument d'encastrer des circuits électriques ou sanitaires dans l'enrobage de la dalle.
Quel entraxe tubes plancher chauffant respecter
L'écartement idéal dépend de la puissance souhaitée pour votre système chauffant hydraulique. Un entraxe de 15 cm représente généralement 5 à 7 mètres de tuyauterie par mètre carré. Réduire cette distance augmente la chaleur délivrée, mais nécessite plus de matériaux.
Une géométrie d'installation bien conçue simplifie la fixation et assure une répartition homogène de la température. Réaliser un bon calepinage reste la meilleure approche pour éviter les zones froides. De cette manière, vous bénéficiez pleinement des avantages de votre plancher chauffant au quotidien.
Où placer le collecteur du plancher chauffant hydraulique
Le collecteur est le cœur de votre système de chauffage. Il répartit l'eau chaude dans chaque circuit de votre plancher chauffant hydraulique. Son emplacement est crucial pour le rendement et la bonne régulation de l'installation.

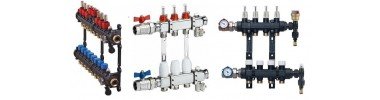

Rôle et caractéristiques du collecteur
Le collecteur est équipé de circuits de départ et de retour séparés pour optimiser chaque boucle. Pour savoir où placer le collecteur du plancher chauffant, installez-le dans un endroit central, environ 50 cm au-dessus du niveau du sol. Assurez-vous qu'il soit à proximité d'une source de chaleur, comme une chaudière ou une pompe à chaleur.
- Vannes de régulation : elles permettent d'ajuster manuellement le débit de chaque boucle.
- Débitmètres : ces indicateurs offrent une lecture en temps réel pour simplifier l'équilibrage du système.
- Purgeur automatique : il élimine l'air emprisonné dans les conduits et le collecteur de retour, assurant une circulation fluide.
En règle générale, un seul collecteur suffit pour chauvoir un niveau d’environ 100 m². Pour de plus grandes surfaces, il est préférable d'ajouter des collecteurs supplémentaires afin de conserver des boucles courtes et d'optimiser les performances.
Positionnement idéal et raccordement des boucles
Installez le collecteur près de la source de chaleur, en utilisant des raccords étanches. Gardez une distance d'au moins 50 cm avec le premier tube PER pour respecter son rayon de courbure. Maintenez également un espacement d’environ 5 cm par rapport aux murs.
Les tuyaux desservant différentes pièces reviennent tous vers le collecteur, où l'eau chaude est séparée de l'eau refroidie. Chaque branchement s'effectue simplement à l'aide d'un raccord rapide (eurocône ¾"), sans soudure. Ce tube PER solide résiste aux températures élevées, garantissant une excellente durabilité.
Après l'installation, purgez chaque boucle séparément pour éliminer l'air présent dans le circuit. Remplissez ensuite l'installation avec un mélange d'eau et de liquide antigel. Cela empêche la corrosion et protège votre plancher chauffant en cas de gel.
Espacement des tuyaux à respecter
Respecter les distances entre les tubes et les obstacles est essentiel pour la sécurité et l'efficacité thermique. Par exemple, prévoyez un écart d’au moins 20 cm entre la tuyauterie et un conduit de cheminée pour éviter les risques de surchauffe. Ces précautions protègent les matériaux contre la dilatation thermique.
L’écart entre deux tuyaux dépend du calepinage choisi. Certains espaces exigent un réseau plus serré pour assurer une chaleur plus intense. Un calepinage régulier simplifie les calculs et assure une chaleur uniforme.
Produits recommandés
Chape, test de pression et mise en service du plancher chauffant
Avant de couler la chape, validez l'intégrité du réseau en réalisant un test d'étanchéité. Une mise en service progressive garantit une montée en température sécurisée, préservant ainsi la dalle et le revêtement de tout choc thermique lors du fonctionnement de la chape d'enrobage.
Test d'étanchéité avant coulage de la chape
Le test étanchéité plancher chauffant s'effectue en augmentant la pression entre 6 et 8 bars. Monter jusqu'à 10 bars permet de dilater les tuyaux et révéler d'éventuels défauts. Maintenez cette pression élevée pendant deux heures tout en recherchant activement d'éventuelles fuites.
- Pression minimale 6 bars : elle correspond à la limite maximale supportée par le tube per et assure la détection des micro-fuites.
- Durée de maintien de 2 à 24 heures : prévoyez deux heures pour les réseaux de petite taille, et jusqu'à vingt-quatre heures pour certifier l'étanchéité des grands systèmes.
- Aucune perte de pression observable : le manomètre connecté au circuit ne doit indiquer aucune baisse. Toute diminution de pression signifie une fuite à réparer immédiatement.
Après validation du test, conservez cette même pression pendant la suite des travaux. Cette méthode facilite la vérification de l'intégrité du réseau sous charge. De plus, la pression limite efficacement les mouvements des tuyaux durant toute l'opération.
| Type de chape | Épaisseur | Temps de séchage | Dosage béton |
| Béton C25/30 | 8 à 12 cm | 28 jours | 350 kg/m³ minimum |
| Chape fluide anhydrite | 3 à 5 cm | 14 jours | Formulation fabricant |
| Chape ciment | 4 à 6 cm | 28 jours | 350 kg/m³ minimum |
| Chape sèche granulée | 2 à 3 cm | Immédiat | Épaisseur suffisante |
Épaisseur chape anhydrite plancher chauffant et séchage
L'épaisseur chape anhydrite plancher chauffant idéale se situe entre 3 et 5 centimètres. La couche d'enrobage au-dessus des tubes doit mesurer au moins 30 mm. Pensez à intégrer un treillis anti-fissures pour renforcer efficacement la structure.
Avant de couler la chape, assurez-vous que les panneaux isolants sont parfaitement secs et stables. Installez des joints de fractionnement si la surface dépasse 40 m² pour limiter la fissuration. Maintenez une température ambiante modérée pendant le séchage de la chape fluide.
Mise en chauffe progressive après séchage
La mise en chauffe débute uniquement après un séchage complet du plancher chauffant. Augmentez ensuite la température de l'eau d'environ 5 °C par jour maximum. Commencez par une chaleur douce pour atteindre progressivement votre niveau de confort thermique idéal.
- Remplissage progressif : ouvrez les robinets d'équilibrage pour évacuer l'air en douceur. Purgez le collecteur retour en dernier lieu.
- Équilibrage hydraulique : ajustez chaque boucle via les débitmètres prévus à cet effet. Utilisez les vannes du collecteur pour garantir un débit uniforme.
- Augmentation mesurée : une montée progressive limite les chocs thermiques sur la structure et favorise la dilatation uniforme de l'enrobage.
- Régulation par thermostat : paramétrez la température ambiante souhaitée. Un aquastat de sécurité empêchera l'eau de dépasser les 45 °C dans votre chauffage au sol hydraulique.
Plusieurs finitions restent compatibles, comme le carrelage ou le parquet massif. Évitez les moquettes épaisses qui forment une barrière thermique. Privilégiez un matériau fin et conducteur pour optimiser la diffusion de chaleur.
Foire aux questions
L'installation d'un plancher chauffant hydraulique demande une méthode rigoureuse. La procédure commence par une préparation du support minutieuse : il doit être propre, lisse et plat. L'installateur pose ensuite des panneaux isolants et fixe une bande de désolidarisation en périphérie.
Vient ensuite le déroulage du tube PER, qui se positionne et se fixe avec des agrafes spécifiques avant d'être raccordé solidement au collecteur. Un test de pression vérifie l'étanchéité avant le coulage de la chape d'enrobage.
Le séchage complet de la chape varie selon le matériau, souvent plusieurs semaines. La mise en chauffe s'effectue enfin progressivement sur plusieurs jours pour finaliser l'installation et garantir son bon fonctionnement.
La pose d'un plancher chauffant hydraulique suit les exigences du DTU 65.14. Ce document définit les règles de l'art applicables, comme l'interdiction de passage de gaines électriques dans une dalle.
Ces normes garantissent la durabilité et l'efficacité énergétique de l'installation, ainsi qu'une compatibilité optimale avec votre chaudière ou votre pompe à chaleur. Le réseau hydraulique fonctionnera ainsi en toute sécurité.
L'écartement des tubes du plancher chauffant à eau influence directement sa puissance thermique. Un espacement de 15 cm assure généralement une diffusion de chaleur douce et homogène. Le débit d'eau se règle précisément au niveau des vannes du collecteur.
L'eau circule à basse température, souvent via une chaudière ou une pompe à chaleur. Pour réussir l'enrobage final et optimiser les performances, une préparation du support rigoureuse est essentielle.
La réalisation d'un calepinage détaillé est indispensable avant les travaux. Ce plan détermine la longueur optimale des tubes pour un plancher chauffant hydraulique performant et garantit des économies d'énergie.
