Pour dimensionner un plancher chauffant hydraulique, il ne suffit pas de multiplier une surface par un ratio. La méthode enchaîne la puissance à fournir pièce par pièce, le pas de pose, la longueur des boucles, les débits, puis le plan de calepinage. Chaque étape s'appuie sur les normes en vigueur, et vous aurez ainsi de quoi préparer une installation cohérente ou vérifier une étude.

Calculer la puissance à fournir dans chaque pièce

Le calcul commence par le bâtiment. Pour déterminer la puissance d'un plancher, il faut connaître ce que chaque pièce perd en hiver, puis rapporter ce besoin à la surface qui pourra réellement émettre de la chaleur. Une fois ce chiffre obtenu, les températures d'eau et le revêtement permettent de savoir si le plancher peut fournir ce besoin.

Partir des déperditions thermiques

Le dimensionnement du plancher chauffant repose sur les déperditions de chaque pièce, c'est-à-dire la chaleur qu'elle perd vers l'extérieur. Aucune valeur unique en W/m² ne convient à tous les locaux : une chambre au nord et un séjour vitré n'ont pas les mêmes besoins.

La température ambiante visée fait partie des données d'entrée. C'est la température intérieure demandée pour la pièce qui fixe le besoin, et non le plancher lui-même. Partez donc d'un bilan pièce par pièce, établi avec cette consigne.

Prenons une pièce de 30 m² qui demande 1 200 W. Son besoin moyen atteint 40 W/m². Ce ratio reste provisoire tant que les surfaces qui ne seront pas chauffées n'ont pas été retirées.

Calculer la puissance sur la surface active

La surface active correspond à la surface à chauffer moins l'emprise des éléments fixes permanents. Reportez leur position sur le plan des pièces. La puissance surfacique demandée s'obtient ensuite en divisant la puissance thermique à fournir par cette surface active : dans l'exemple ci-dessus, chaque mètre carré retiré fait monter le ratio au-dessus de 40 W/m².

Ce ratio a un plafond. Selon l'article 35 de l'arrêté du 23 juin 1978, la température au contact du sol fini ne doit pas dépasser 28 °C dans les conditions de base. Ne la confondez pas avec la valeur de calcul de 29 °C utilisée par la NF EN 1264 pour les zones de séjour.

Vérifier les températures d’eau et le revêtement

La température de départ, celle de l'eau à l'entrée du plancher, se situe en général entre 30 et 40 °C. C'est une plage courante pour le chauffage au sol en basse température, mais pas un régime valable pour tous les projets. Si elle est trop basse, le plancher peut ne pas compenser toutes les déperditions. Selon la NF DTU 65.14, un dispositif borne la température du fluide à 50 °C.

Le revêtement joue aussi un rôle. Plus la résistance thermique des couches posées au-dessus du tube est élevée, plus l'eau doit être chaude pour une même émission. Pour les systèmes relevant de la NF DTU 65.14 P1-1-1, cette résistance est limitée à R ≤ 0,13 m²·K/W en chauffage-rafraîchissement. En chauffage seul, la limite est de R ≤ 0,23 m²·K/W, sauf étude spécifique.

Choisir le pas de pose des tubes

Une fois la puissance surfacique connue, il faut choisir l'écart entre les tubes. Ce pas règle en grande partie ce que le plancher chauffant hydraulique émet, zone par zone. Il doit aussi tenir compte des murs froids, du motif de pose et des obstacles de la pièce.

Relier l’espacement à la puissance recherchée

Le pas désigne l'espacement entre deux tubes. Il peut aller de 5 à 35 cm, et la pose courante se situe entre 10 et 20 cm selon la puissance à diffuser. Tnc-france choisit l'espacement en fonction de la puissance visée.

Un pas de 20 cm ne donne pas une puissance fixe. L'émission dépend aussi de la température de l'eau et de l'ambiance, du tube, de sa profondeur, des couches du plancher, des revêtements et de la surface active. La NF EN 1264-2 de mai 2021 sert de référence pour déterminer cette émission thermique.

Adapter le pas aux zones périphériques

Les murs extérieurs et les baies vitrées créent un besoin plus fort en bordure de pièce. Une densité de tubes plus élevée peut être prévue dans ces zones pour y répondre.

Deux répartitions sont courantes : 20 cm en pleine surface avec 10 cm en bordure, ou 30 cm en pleine surface avec 15 cm en bordure. Comme pour le pas général, ce choix doit être confirmé par le calcul.

Si une zone reste insuffisamment chauffée, deux moyens permettent d'augmenter son émission. Le premier consiste à resserrer localement les tubes. Le second consiste à modifier la conductivité du recouvrement, par exemple de la chape ou du revêtement qui transmet la chaleur.

Tenir compte du tracé et des obstacles

Les tubes se posent en serpentin, avec des allers-retours parallèles, ou en escargot, en spirale double. Ce choix compte en bordure : un pas de 5 cm est réalisable en escargot. En serpentin, les cintrages à 180° le rendent difficile avec les diamètres courants.

Prévoyez des marges de garde de 5 cm le long des structures verticales. Elles passent à 20 cm autour des cheminées, des conduits de fumée et des trémies d'escalier, ce qui réduit d'autant la surface active.

Estimer les tubes et répartir les boucles

Le pas choisi permet de déduire le métrage de tube. Ce linéaire se répartit ensuite en boucles, puis chaque boucle est contrôlée pour vérifier que sa longueur reste compatible avec le tube et le débit prévus.

Estimer le linéaire dans la surface active

Une première estimation géométrique consiste à diviser la surface active par le pas exprimé en mètres. Elle donne un ordre de grandeur, mais ne fixe ni la longueur finale ni le nombre de boucles.

• Surface active : surface nette, une fois retirés les éléments fixes et les marges de garde.
• Pas en mètres : 0,20 pour 20 cm, 0,15 pour 15 cm.
• Liaisons : longueurs aller et retour entre la pièce et le collecteur.
• Répartition : les 200 m de l'exemple se partagent entre plusieurs circuits.

Ajoutez les liaisons aller et retour au linéaire de la surface active avant de contrôler chaque boucle. Pour une pièce éloignée du collecteur, ces liaisons peuvent représenter une part importante de la longueur totale.

Définir le nombre de circuits

Pour réguler pièce par pièce, il faut au minimum une boucle par pièce équipée. Une grande surface ou un linéaire important peut demander plusieurs circuits. Le diamètre du tube compte aussi : les planchers à eau utilisent notamment des tubes de 10 × 12, 13 × 16, 16 × 20 et 20 × 25 mm.

Tnc-france recommande de vérifier d'abord que la géométrie du projet est compatible avec les longueurs de boucles disponibles. La quantité de tube de chaque circuit n'est fixée qu'après cette vérification.

Vérifier la longueur acceptable par boucle

Le calcul de la longueur d'une boucle de plancher chauffant dépend du diamètre intérieur du tube, du débit requis, des pertes de charge admissibles et du circulateur. La valeur de 100 m souvent citée n'est donc pas une limite universelle.

Un guide technique de l'AFPAC donne un repère d'environ 120 m par boucle pour un tube de 15 × 1,5 mm. Ce repère s'applique à ce tube et ne doit pas être étendu aux autres.

D'autres valeurs existent pour d'autres sections : jusqu'à 120 m pour un tube de 13 × 16 mm. Un tube de 16 × 20 mm peut atteindre 160 m. Utilisez chaque valeur uniquement avec le diamètre qui lui correspond.

Produits recommandés

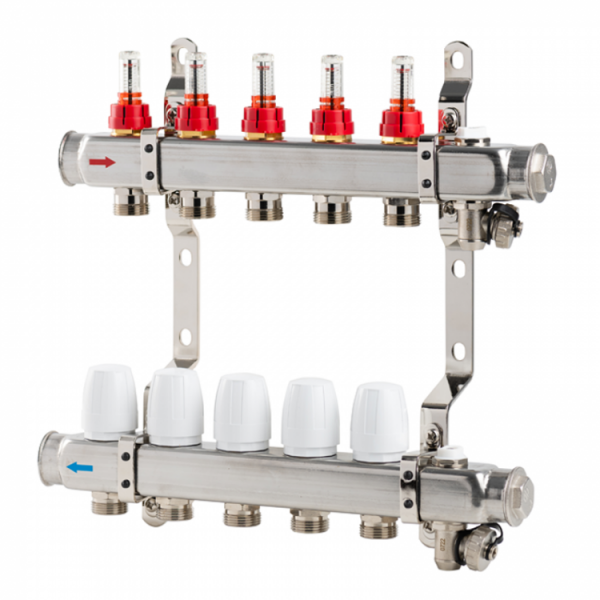

Unité de régulation Collecteur Plancher chauffant

623,80 €

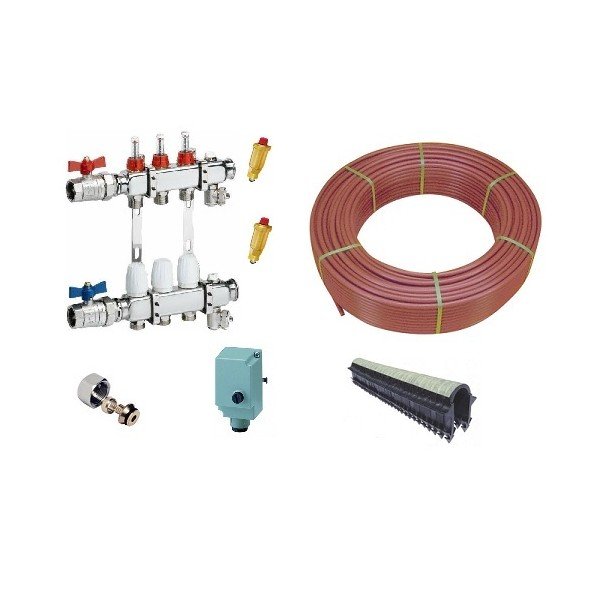

Kit de base pour Plancher chauffant Mince

78,00 €

Débitmetre pour collecteur plancher France Geothermie

82,80 €

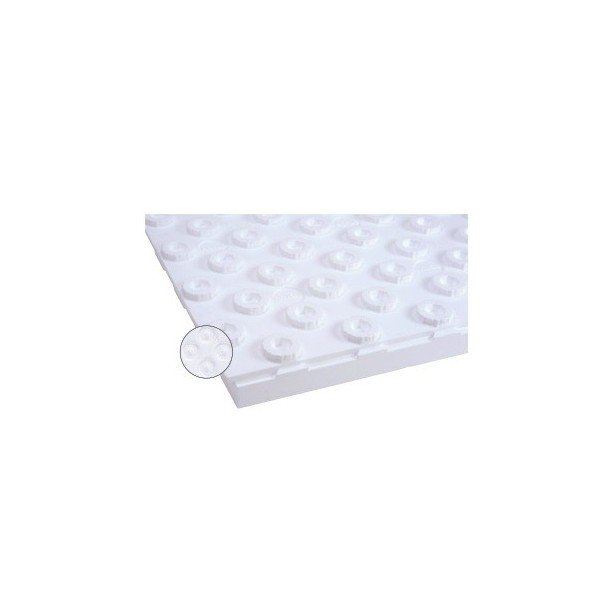

Panneau pour plancher chauffant Mince 1200x600 Epaisseur 25 mm

40,80 €

Calculer les débits et équilibrer les circuits

Une fois la longueur des boucles connue, il reste à faire circuler la bonne quantité d'eau. Le circuit va du générateur au collecteur de départ du fluide, traverse les boucles, rejoint le collecteur de retour puis revient au générateur. Le débit de chaque boucle découle de sa puissance, puis il est réglé au collecteur.

Déduire le débit de la puissance

Le ΔT correspond à l'écart de température de l'eau entre le départ et le retour. Une chute de 8 °C est fréquente, et la plage de calcul va de 5 à 10 °C. Tnc-france retient le ΔT en fonction de la puissance demandée, puis calcule le débit de chaque boucle.

• Formule usuelle pour l'eau : q ≈ P ÷ (1,163 × ΔT), avec P en W, ΔT en K et q en kg/h environ.
• Exemple de 5 000 W : avec un ΔT de 7 K, le débit atteint environ 615 kg/h.
• Pièce de 1 200 W : avec un ΔT de 5 K, il faut environ 206 L/h, soit 3,4 L/min.

Dans le dernier exemple, les 3,4 L/min se répartissent entre les circuits de la pièce. La puissance à installer dans chaque boucle détermine donc sa part du débit total.

Contrôler les pertes de charge

Les pertes de charge sont la pression perdue par l'eau en circulant. Elles se produisent le long des tubes et aux points singuliers, notamment les changements de direction et les dérivations. Celles du circuit le moins favorisé servent de référence pour vérifier le circulateur et l'équilibrage.

La vitesse de circulation préconisée est de 0,80 à 0,85 m/s. Elle doit rester entre 0,75 m/s au minimum et 1 m/s au maximum. Évitez de réduire le ΔT en forçant le débit : le circulateur peut consommer davantage et le réseau devenir bruyant.

Prévoir le collecteur et ses réglages

Selon la NF DTU 65.14, chaque boucle est équipée de dispositifs d'arrêt et d'équilibrage. Dans son étude, Tnc-france dimensionne le collecteur et les vannes, puis prévoit le réglage du débit de chaque boucle pour que le fluide circule de façon homogène. Le collecteur Hydronic prémonté avec débitmètres existe pour 3 à 10 circuits, et chaque circuit peut recevoir une tête thermoélectrique pour réguler par zone.

Avant la pose, vérifiez que les tubes PER ou multicouches sont compatibles avec les raccords Eurocone 3/4″. La pression maximale de service est de 6 bars. La plage de température autorisée va de +5 °C à +60 °C, et la chaudière ou la pompe à chaleur doit fonctionner dans cette plage.

Passer du calcul au plan de calepinage

Les calculs se traduisent ensuite en dessin. Le calepinage est le plan qui place chaque boucle dans chaque pièce : c'est le document utilisé sur le chantier, et il doit reprendre fidèlement les puissances, les longueurs et les débits calculés.

Dessiner et documenter chaque circuit

La NF DTU 65.14, publiée en juillet 2023, encadre la mise en œuvre des planchers à eau. Sa partie P1-1-1 prévoit une étude thermique selon la NF EN 1264-3 de mai 2021, ou une méthode équivalente, pour déterminer notamment les tubes et leur calepinage. Le plan de calepinage représente à l'échelle les circuits de chaque pièce et de chaque étage.

• Distribution : position du collecteur, départs et retours, sens de circulation.
• Géométrie : pas en pleine surface et en périphérie, zones sans tubes, traversées et joints.
• Fiche par boucle : numéro, diamètre, longueur, débit et type de pose.

Tnc-france établit un plan coté pièce par pièce pour déterminer précisément le métrage des tubes. Le tracé des boucles et la position du collecteur figurent sur ce plan.

Préparer les données et le dossier d’étude

Un logiciel de calcul pour plancher chauffant hydraulique qui ne fait que tracer les boucles ne remplace pas toujours le calcul thermique et hydraulique. Un tableur n'est utile que si sa méthode couvre l'émission, les températures, les débits et les pertes de charge. Les études de dimensionnement et de calepinage de Tnc-france regroupent le plan, les calculs des circuits, des préconisations de réalisation et la liste du matériel : tubes, isolant, collecteur et agrafes. Pour lancer l'étude de plancher chauffant hydraulique sur mesure, transmettez une fiche de renseignements et un plan coté à l'échelle au format PDF, indiquant la position du collecteur. Pour une construction neuve, joignez une étude RT2012 et un bilan déperditif détaillé pièce par pièce.

Vérifier le projet avant la pose

Avant l'exécution, vérifiez que les calculs et le plan restent cohérents entre eux. Tnc-france conseille de veiller à la cohérence entre le dimensionnement, le calepinage et les débits.

• Puissance par pièce : à comparer avec la température de sol obtenue.
• Boucles : longueurs et pertes de charge dans les limites calculées.
• Collecteur : réglages des débitmètres reportés pour chaque départ.
• Couches du sol : isolants thermiques sous les circuits et compatibilité du revêtement.

L'isolant placé sous les circuits doit limiter les pertes de chaleur vers le bas. Contrôlez la compatibilité du revêtement et des couches au-dessus des tubes avant de couler la chape.

La NF DTU 65.14 traite aussi des essais, de la réception et de la première mise en chauffe. Le remplissage, la purge et la prévention des boues sont nécessaires au bon fonctionnement hydraulique. Conservez le plan tel que posé : il permettra d'identifier les circuits plus tard.
