Pour dimensionner un kit de plancher chauffant, la surface seule ne suffit pas : la puissance se calcule à partir des déperditions de chaque pièce. Les circuits hydrauliques, l'isolant, le revêtement et la hauteur du complexe découlent de ce calcul, tout comme le choix d'une chape sèche en rénovation ou d'un kit électrique.

Calculer la puissance nécessaire pièce par pièce

Le dimensionnement d'un plancher chauffant commence par un chiffre : la puissance calorifique que chaque pièce perd par grand froid. Le sol doit ensuite fournir cette puissance avec une température de surface qui reste confortable.

Établir les déperditions de chaque pièce

Un forfait de 70, 80 ou 100 W/m² appliqué à toute la surface ne remplace pas un calcul. La puissance à fournir découle de la charge thermique de chaque pièce. La norme NF EN 12831-1 de juillet 2017 fixe la méthode de calcul aux conditions extérieures de base. Ce calcul prend en compte :

• Les parois et les vitrages : les transmissions à travers les murs, les menuiseries et les ponts thermiques.
• L'environnement de la pièce : les locaux adjacents et le contact avec le sol.
• L'air et les consignes : le renouvellement d'air et les températures intérieure et extérieure de calcul.

En rénovation énergétique, prenez les déperditions du bâtiment tel qu'il sera après les travaux d'isolation prévus. Un kit choisi sur l'état actuel risquerait d'être surdimensionné une fois les travaux terminés.

Déterminer la surface réellement chauffable

Divisez la charge thermique de la pièce par sa surface chauffable : 1 800 W sur 30 m² donnent 60 W/m². Cette surface exclut les emplacements fixes où la pose est impossible, comme sous une baignoire ou un receveur de douche. Elle est donc souvent plus petite que la surface brute. La surface annoncée sur un kit ne dit rien de la puissance de chaque pièce ni de la répartition des circuits.

Vérifier que le sol peut fournir cette puissance

L'article 35 de l'arrêté du 23 juin 1978 limite à 28 °C la température au contact du sol fini, en tout point et aux conditions de base. Cette limite concerne la surface du sol, pas l'eau qui circule dans les tubes.

Il arrive que l'émission calculée dépasse ce que le sol peut fournir sous ce plafond. Réexaminez alors l'isolation, la surface émissive, le pas de pose ou la température d'eau, dans les limites admises. Selon la configuration, un complément au système de chauffage reste nécessaire.

Tnc-france adapte la puissance à chaque zone dans son étude de calepinage pour plancher chauffant hydraulique. Elle s'appuie sur une fiche de renseignements, un plan coté à l'échelle en PDF et un bilan déperditif pièce par pièce. En construction neuve, l'étude RT2012 est également demandée.

Dimensionner les circuits du plancher chauffant hydraulique

Une fois la puissance connue pièce par pièce, il reste à la traduire en tube, en boucles et en débits. Pour un chauffage au sol à eau, ces trois calculs dépendent les uns des autres : un pas mal choisi ou une boucle trop longue peut laisser des zones froides.

Choisir le pas et calculer le tube

Le pas désigne l'écart entre deux tubes voisins. Il se choisit en confrontant la puissance demandée à la température d'eau, au tube, à la chape ou au diffuseur et au revêtement. Le NF DTU 65.14 de juillet 2023 encadre ce calcul pour le plancher chauffant basse température comme pour le plancher réversible.

Hors liaisons au collecteur, la longueur de tube vaut à peu près L = S / p, avec S la surface chauffée et p le pas en mètres. Ainsi, 30 m² au pas de 15 cm demandent environ 200 m dans la zone. La longueur d'une boucle reste limitée par le diamètre, le débit et les pertes de charge : Wilo cite environ 120 m pour un tube 16 × 2 mm, sous réserve du calcul hydraulique.

Répartir les boucles et choisir le collecteur

La longueur totale, liaisons comprises, se répartit ensuite en circuits selon leur longueur admissible et le tracé réel. Les kits Tnc-france prêts à poser suivent cette logique : 2 circuits pour 30 m², 8 circuits pour 120 m². Dans le kit plancher chauffant hydraulique de 30 m², une couronne de 240 m de tube DN16 accompagne 3 boîtes de 300 agrafes courtes. Le tube existe en PER, PER à barrière anti-oxygène ou multicouche.

Le collecteur doit offrir autant de sorties que de circuits calculés, avec des raccords compatibles avec le tube. Un groupe de mélange devient nécessaire selon la température que fournit le générateur et selon les autres circuits de chauffage raccordés.

Calculer les débits et vérifier la circulation

Pour l'eau, Wilo donne la formule Q (m³/h) = P (kW) / [1,163 × ΔT (K)], où ΔT est l'écart départ-retour. Avec un écart de 10 K, une puissance de 10 kW demande environ 0,86 m³/h. Ce débit se répartit entre les boucles selon leur puissance : une pièce de 800 W nécessite environ 69 l/h, à régler sur le débitmètre du collecteur.

Vérifiez le circulateur sur le débit total et sur la perte de charge du parcours le plus défavorisé. Les boucles en parallèle ne s'additionnent pas comme une seule canalisation. L'étude Tnc-france précise le tracé, la position du collecteur, les débits à régler et la liste du matériel.

Choisir l'isolant, le revêtement et la hauteur

Le calcul des circuits suppose que la chaleur monte vers la pièce. L'isolant placé dessous, le revêtement posé dessus et l'épaisseur d'enrobage décident de la part de puissance réellement transmise, et donc de l'efficacité énergétique du plancher chauffant.

Adapter l'isolant au support

L'isolant limite les pertes vers la dalle ou le local du dessous. Son choix dépend de la paroi sous-jacente, de la hauteur disponible et de la continuité de l'isolation en rive, le long des murs.

La résistance thermique d'une couche se calcule par R = e / λ, avec e l'épaisseur et λ la conductivité. À épaisseur égale, deux matériaux différents n'isolent donc pas autant. Comparez les panneaux selon trois critères :

• La résistance R : elle traduit l'isolation réellement obtenue, quelle que soit l'épaisseur affichée.
• La classe mécanique : SC1 ou SC2 indique le comportement sous charge.
• Le marquage Ch : il atteste l'aptitude du panneau au chauffage par le sol.

La dalle en polyuréthane EUROSOL proposée par Tnc-france annonce λ = 0,022 W/(m·K) et une classe SC1 a2 Ch. La dalle isolante en polyuréthane EUROSOL se choisit ensuite en épaisseur selon la résistance visée et les charges prévues.

Vérifier le revêtement avant le calcul final

Les couches posées au-dessus des tubes freinent la chaleur transmise à la pièce. Le revêtement et son éventuelle sous-couche doivent donc être connus avant de figer le pas et la température d'eau. Une valeur de référence en chauffage est R ≤ 0,15 m²·K/W pour cet ensemble, sauf prescriptions plus strictes du procédé.

Un parquet collé peut convenir sous conditions. À l'inverse, un parquet flottant et sa sous-couche demandent un contrôle attentif de leur résistance cumulée.

Prévoir l'enrobage et la hauteur totale

La hauteur du complexe additionne isolant, tube, enrobage ou chape et revêtement au-dessus du support. Pour un plancher hydraulique traditionnel de type A, les prescriptions prévoient couramment au moins 35 mm au-dessus des tubes avec un isolant SC1a/SC1b, ou 40 mm avec un isolant SC2a.

Une chape fluide ou une chape humide n'a pas d'épaisseur universelle. Le type de plancher, la classe de l'isolant et les prescriptions du procédé fixent l'enrobage à retenir.

Produits recommandés

Kit de base pour Plancher chauffant Mince

78,00 €

Kit vanne pour collecteur plancher chauffant

À partir de 93,06 €

Unité de régulation Collecteur Plancher chauffant

623,80 €

Chaudière électrique murale plancher chauffant 3 à 12 kw

À partir de 5 178,00 €

Dimensionner un plancher hydraulique sur chape sèche

En rénovation énergétique, la hauteur manque souvent pour couler une chape. Le plancher chauffant hydraulique sur chape sèche répond à ce cas, avec un calcul d'émission qui lui est propre.

Contrôler les contraintes de rénovation

La réservation disponible, le niveau des portes et des seuils, la charge admissible, l'isolation existante et l'état du support orientent le choix entre système sec et chape humide. Qualitel situe les systèmes hydrauliques secs qu'il décrit entre 30 et 60 mm d'épaisseur selon le procédé.

Avant de retenir des plaques sèches, contrôlez que le support est sec et suffisamment plan. Sur un plancher bois, la portance et l'absence de flexion sont à vérifier avant tout.

Calculer l'émission du procédé sec

Un système sec peut associer panneau rainuré, diffuseur métallique, tube et plaques de répartition. Sa puissance se calcule avec ces composants et le revêtement retenu, sans reprendre l'émission d'un tube noyé dans le béton. La résistance à vérifier additionne plaques, sous-couche acoustique éventuelle, colle et revêtement.

Le NF DTU 26.2 traite des chapes et dalles à liant hydraulique, pas des plaques sèches. Le domaine d'emploi se lit donc dans l'avis technique ou le Document Technique d'Application du procédé.

Calepiner les joints et contrôler les boucles

Le calepinage situe avant la pose les zones sans chauffage, les joints de fractionnement et les passages de tubes. Leur franchissement et leur protection suivent les règles du procédé retenu. Vérifiez l'étanchéité des boucles avant fermeture, puis laissez le réseau sous pression pendant la pose des plaques pour détecter un dommage avant recouvrement.

La chape sèche évite le séchage d'une chape coulée avant le revêtement. Sa première mise en chauffe suit néanmoins le protocole du procédé choisi, et non un calendrier commun à tous les systèmes.

Dimensionner un kit de plancher chauffant électrique

Le plancher chauffant électrique suit la même logique de départ que le modèle hydraulique : les déperditions avant la surface. Ses câbles chauffants ou ses résistances imposent ensuite leurs propres contrôles d'alimentation.

Calculer la puissance électrique installée

Le kit se dimensionne à partir des déperditions de la pièce et de la surface où les éléments chauffants peuvent réellement être posés. La puissance installée vaut ensuite la puissance surfacique retenue multipliée par cette surface équipée. Trois paramètres encadrent ce choix :

• Les puissances proposées : des systèmes existent à 100 et 150 W/m², sans convenir automatiquement à chaque local.
• Le besoin thermique : la puissance surfacique doit couvrir les déperditions calculées.
• Le revêtement et le sol : la puissance reste compatible avec la finition et la limite de température au sol.

Pour 20 m² équipés à 100 W/m², la puissance installée atteint 2 000 W. Ce total sert ensuite à vérifier l'alimentation.

Choisir les éléments et leur implantation

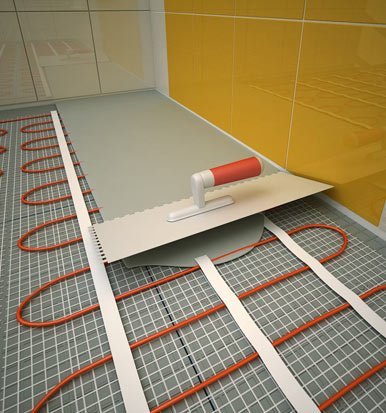

Pour un câble, distinguez la puissance totale, la puissance par m², la longueur, le pas de pose et les emplacements exclus du tracé. La compatibilité avec un carrelage, un parquet collé ou un revêtement flottant dépend du procédé électrique, pas du seul type de kit.

L'isolant se choisit selon le support et les prescriptions du système. Sous un plancher rayonnant électrique, le panneau EUROSOL ne se pose pas en deux couches.

Vérifier l'alimentation et la régulation

Confrontez la puissance cumulée des zones à la puissance électrique disponible. Les circuits, les protections et la capacité du tableau doivent suivre.

Le thermostat et, lorsque le procédé l'exige, la sonde de sol se prévoient avec le plan de pose, avant le recouvrement des câbles.

Le DTU 65.7 concerne les câbles électriques enrobés dans le béton. Certains procédés demandent en complément des contrôles de continuité et d'isolement avant et après l'enrobage.
