Réussir le réglage plancher chauffant sans débitmètre reste tout à fait possible avec une méthode claire : observer le comportement de chaque boucle, ajuster chaque vanne sur le collecteur plancher chauffant, puis, si nécessaire, automatiser l’ équilibrage avec un actionneur auto‑équilibrant ou ajouter un débitmètre collecteur plancher pour suivre précisément le réglage du débit sur chaque circuit.

Le rôle du collecteur et le réglage de la nourrice

Dans un plancher chauffant hydraulique, le collecteur organise toute la distribution. Il répartit la température de l'eau entre les différentes boucles, avec un côté départ pour l’eau chaude et un côté retour pour l’eau refroidie. Cette lecture du circuit hydraulique est le préalable à tout réglage plancher durable.

Comment fonctionne la nourrice d'un plancher chauffant ?

La nourrice se présente sous forme de deux barrettes parallèles. La première alimente les tuyaux du plancher chauffant en eau chaude, la seconde récupère le retour de chaque boucle. Sur un chauffant hydraulique, le réglage plancher chauffant sans débitmètre se fait généralement sur la rampe de retour : chaque vanne ou tête de réglage permet de freiner ou de libérer la circulation d’un circuit donné.

Le collecteur du plancher chauffant intègre, selon la configuration, des organes utiles dès la mise en service : robinets, dispositifs de purge, raccords pour PER ou multicouche, et parfois emplacement pour débitmètre. La température de départ visée reste le plus souvent comprise entre 30 et 45 °C, plage adaptée à une pompe à chaleur et au fonctionnement d’un réseau basse température.

Pourquoi le collecteur est souvent à reprendre au démarrage

Un collecteur nourrice est rarement prêt à l’emploi en sortie d’emballage. Les positions de vannes peuvent être fermées, partiellement ouvertes ou simplement neutres, sans rapport avec la longueur réelle des boucles. À vérifier avant tout : partir d’une base homogène en ouvrant chaque organe de retour au maximum.

Ensuite, le réglage dépend de la géométrie du réseau. Une boucle longue oppose plus de résistance à la circulation qu’une boucle courte : sans correction, le départ alimente davantage les circuits les plus favorisés et le confort devient irrégulier selon les pièces. La différence se joue sur l’ équilibrage de chaque trajet.

Le diamètre des tubes compte aussi. Des conduites plus fines augmentent les pertes de charge de manière plus sensible, ce qui peut rendre le réglage du débit plus progressif sur certaines installations; à l’inverse, des diamètres plus importants limitent ces pertes mais demandent un réglage plus précis des robinets du collecteur.

Lire les retours quand le plancher chauffant fonctionne sans débitmètre

Sur un plancher chauffant sans débitmètre, la température ressentie sur les retours reste l’indicateur le plus utile. En pratique, l’observation des tuyaux du plancher chauffant au niveau de la nourrice permet de repérer rapidement un circuit trop ouvert, trop fermé ou perturbé par de l’air.

• Retour très chaud : le circuit laisse passer trop d’eau, la circulation est trop rapide; il faut réduire légèrement la vanne correspondante.
• Retour plus froid ou simplement tiède : cette boucle manque de débit; il faut ouvrir davantage pour améliorer la circulation.
• Gargouillis ou sifflements : l’air perturbe le circuit hydraulique; une purge s’impose avant tout réglage final.
• Écart marqué entre plusieurs retours : l’ équilibrage n’est pas encore atteint entre les circuits du collecteur nourrice.

Une fois l’installation réalisée, le plus efficace consiste à noter la position de chaque vanne avant toute correction. Si l’objectif est de supprimer ces ajustements manuels, l’ actionneur auto-équilibrant ou l’ajout d’un débitmètre sur le collecteur du plancher chauffant restent les deux évolutions les plus pertinentes.

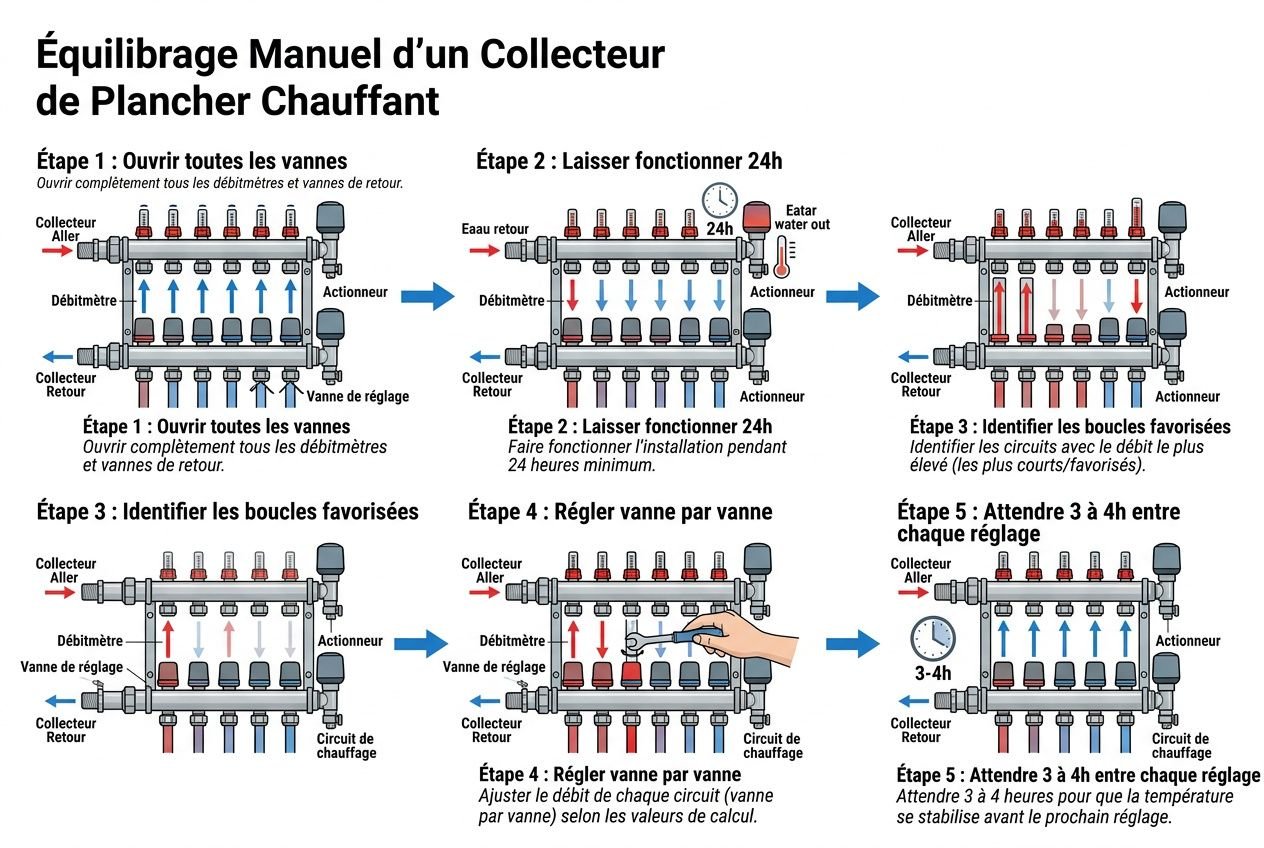

Méthode de réglage du plancher chauffant pas à pas

Le réglage plancher chauffant sans débitmètre demande une méthode stable : dès qu’une vanne bouge, l’effet se répercute sur tout le réseau.

Démarrer avec toutes les vannes ouvertes

Le point de départ d’un bon réglage plancher reste simple : ouvrir complètement toutes les vannes du collecteur, côté départ comme côté retour, puis laisser l’installation fonctionner 24 heures. Ce temps d’observation permet d’identifier les zones qui chauffent trop et celles qui restent en retrait, sans fausser le diagnostic dès la première intervention. À vérifier avant tout : l’absence de bruit d’air ou de défaut de purge.

• Observation au sol : marcher dans chaque pièce aide à repérer les écarts de température les plus nets.
• Lecture des retours : palper chaque tube de retour au collecteur permet de distinguer une boucle trop favorisée d’une boucle sous-alimentée.
• Contrôle du circuit : un sifflement ou un gargouillis signale souvent qu’une purge reste nécessaire avant tout réglage.

Une fois les écarts repérés, il faut équilibrer avec discipline : une seule vanne à la fois, puis 3 à 4 heures d’attente avant de toucher au reste. C’est la condition pour comprendre l’effet réel de chaque correction et réussir un réglage de la température cohérent sur un système chauffant sans débitmètre.

Ajuster boucle par boucle selon les retours thermiques

L’ équilibrage boucles chauffantes repose sur une logique hydraulique simple : si une boucle reçoit trop de débit, elle capte une part excessive de l’énergie disponible et pénalise les autres circuits. En pratique, le bon geste consiste à visser légèrement la vanne de retour de la zone la plus chaude, puis à observer comment la circulation se redistribue sur le collecteur.

Choisir la bonne période reste déterminant pour la fiabilité du résultat. Le réglage plancher chauffant final donne les meilleurs résultats pendant une période froide, quand les besoins réels de chaque pièce apparaissent clairement. La différence se joue sur ce point : en mi-saison, un circuit peut sembler correct alors qu’il manquera de puissance dès que les déperditions augmenteront.

Personnaliser la température pièce par pièce sans débitmètre

Une fois l’équilibre général atteint, le réglage de la température peut se faire pièce par pièce. À privilégier quand l’ équilibrage de base est déjà stable.

De simples thermomètres d’ambiance suffisent pour suivre les effets des corrections sur la durée. Selon la configuration, ils aident aussi à confirmer qu’un problème vient bien du réglage et non d’un défaut de départ d’eau, de revêtement ou d’isolation.

• Chambres : viser 19 °C, avec une vanne légèrement réduite pour limiter l’apport calorique.
• Pièces de vie : viser 20 à 21 °C, avec un réglage intermédiaire selon la surface et l’exposition.
• Salle de bain : viser 22 à 23 °C, avec une ouverture plus généreuse pour compenser les déperditions.

Un mauvais réglage hydraulique peut entraîner 10 à 20 % de surconsommation. Sur un système sans débitmètre, le bon dimensionnement commence par une méthode d’observation fiable, puis par des corrections progressives sur chaque vanne de retour, en visant un écart départ/retour de 5 à 10 °C comme indicateur de bon équilibre.

Produits recommandés

Kit vanne pour collecteur plancher chauffant

À partir de 170,35 €

Collecteur inox pour plancher chauffant

À partir de 165,90 €

Unité de régulation Collecteur Plancher chauffant

623,80 € 623,80 €

Solutions techniques pour un réglage automatique et durable

Lorsque le réglage manuel montre ses limites, notamment sur un plancher chauffant hydraulique avec plusieurs zones, une nourrice à plusieurs départs ou une boucle de grande longueur, l’automatisation devient la solution la plus fiable. La différence se joue sur la stabilité du réglage : une fois la mise en service terminée, l’équilibrage tient dans le temps sans reprises continuelles sur les robinets ou sur chaque vanne du collecteur.

L'actionneur auto-équilibrant, alternative au débitmètre

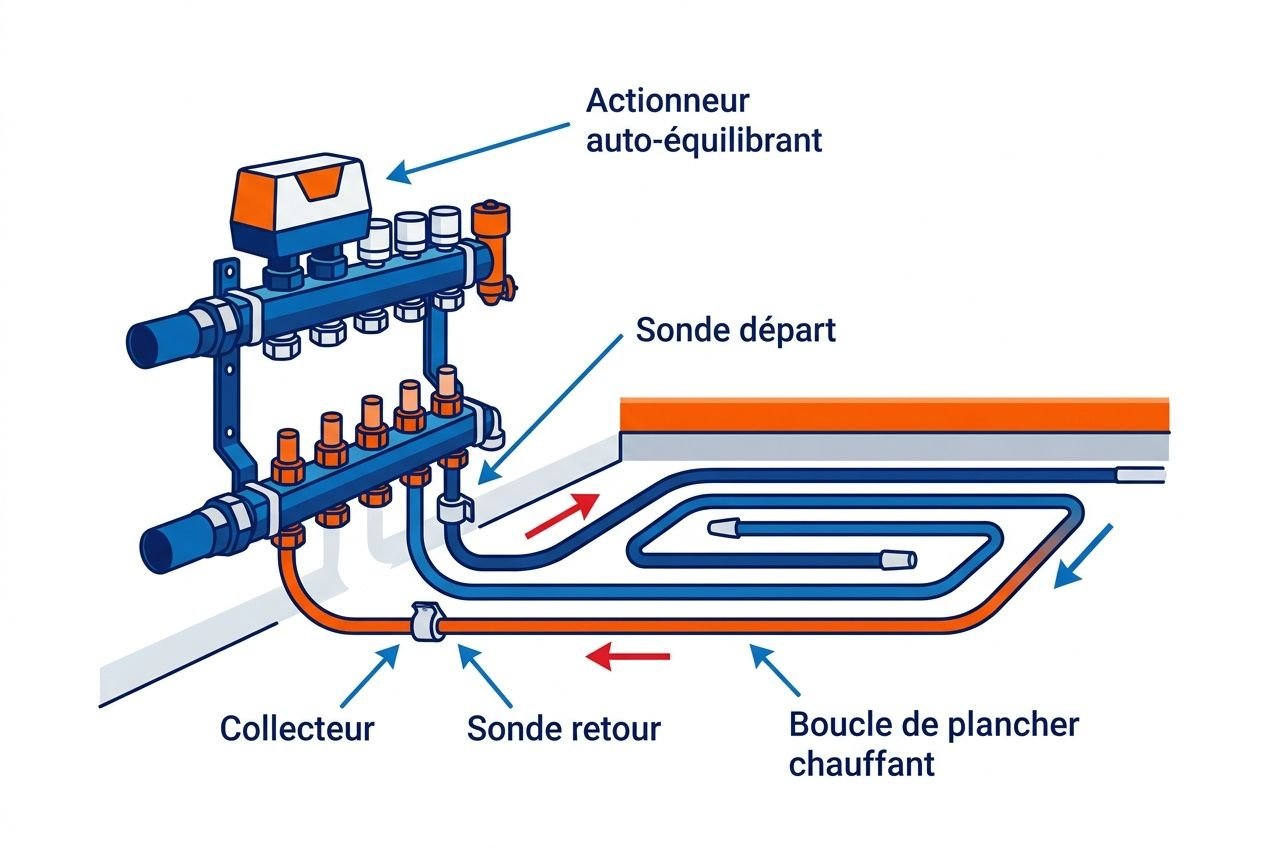

L’ actionneur auto-équilibrant NF 230 V se monte directement sur le collecteur. Il pilote l’ouverture de la vanne de chaque boucle à partir d’un écart de température de 7 °C mesuré par deux sondes clipsables fournies, ce qui en fait une solution pertinente dans les configurations où aucun débitmètre n’est présent ou exploitable.

• Fonctionnement autonome : une fois installé, l’actionneur ajuste le débit sans lecture manuelle ni correction régulière sur la nourrice.
• Faible consommation : 0,5 W seulement, un atout sur un circuit alimenté par une pompe à chaleur où chaque watt compte.
• Fixation standard M30x1,5 : compatible avec les collecteurs France Géothermie et avec la majorité des modèles du marché.
• Garantie 5 ans : usage continu prévu en chauffage basse température entre 30 et 45 °C.

Maintenance saisonnière pour maintenir l'équilibrage

À vérifier avant tout : la qualité de circulation dans le plancher chauffant hydraulique, car un bon équilibrage dépend aussi de l’état du réseau, de la purge et de la propreté des organes hydrauliques. Une installation automatisée conserve ses performances si le circuit reste propre, bien purgé et hydrauliquement stable.

• Purge en début de saison : chasser l’air du circuit pour rétablir une circulation homogène dans chaque boucle.
• Inspection visuelle tous les 3 mois : contrôler la nourrice, le collecteur, les raccords, les robinets et chaque vanne afin de repérer une fuite ou une anomalie naissante.
• Nettoyage des filtres : limiter les pertes de charge qui perturbent l’équilibrage du réseau.
• Réglage après travaux : un changement d’isolation ou de revêtement modifie les besoins. Un nouvel équilibrage devient alors nécessaire, avec ou sans débitmètre.

Dès que les boucles dépassent 60 mètres, il faut aussi examiner la pompe de circulation. Une pompe prévue pour 3 mètres de colonne d’eau peut devenir insuffisante sur un réseau étendu : dans ce cas, l’augmentation de vitesse ou l’ajout d’un second circulateur en série peut rétablir le débit avant de reprendre le réglage du collecteur.
