Comprendre le schéma d’une installation combinant un plancher chauffant et des radiateurs aide à concevoir un système fiable, économe et confortable.

Le schéma du chauffage combiné au sol et avec des radiateurs

Ce système hybride associe deux émetteurs aux exigences thermiques différentes. Pour réaliser une telle installation, le kit plancher chauffant hydraulique prêt à poser regroupe les composants nécessaires, notamment le tube, les tuyaux, le collecteur et les accessoires.

Deux circuits à températures différentes

Le plancher chauffant fonctionne en basse température, entre 35 et 40 °C, tandis que les radiateurs demandent une eau comprise entre 55 et 70 °C. Dans le schéma d’une installation de plancher chauffant et de radiateurs, la séparation des circuits devient donc indispensable : un réseau alimente le sol, l’autre dessert les radiateurs. Une pompe à chaleur deux zones ou une chaudière à condensation peut alimenter ces deux réseaux simultanément, à condition que la régulation adapte la température de départ de chaque circuit.

• Source de chaleur : une chaudière à condensation au gaz ou une pompe à chaleur air-eau fournit deux niveaux de température selon les besoins du réseau de chauffage.
• Circuit haute température : raccordé directement au départ de la source, il alimente les radiateurs avec son propre circulateur, sa pompe et sa régulation de zone.
• Circuit basse température : le sol chauffant fonctionne en boucle fermée avec une vanne trois voies pour maintenir la consigne basse.

Une régulation comprise entre 20 et 45 °C protège la chape, le tube et le revêtement de sol, tout en améliorant le rendement de la chaudière. Pour simplifier le raccord entre le circuit secondaire et le collecteur, l’unité de régulation pour plancher chauffant intègre un circulateur Wilo et une vanne mélangeuse thermostatique.

Le rôle de chaque émetteur de chauffage

Le plancher chauffant diffuse une chaleur douce et homogène sur toute la surface du sol, sans point chaud ni courant d’air. Un double circuit plancher chauffant/radiateurs associe cette chaleur rayonnante continue à la réactivité des radiateurs, mieux adaptés aux variations ponctuelles de température.

En pratique, le sol chauffant couvre l’essentiel des besoins des grandes pièces de vie, tandis que les radiateurs assurent un appoint dans les espaces où une montée en température rapide est nécessaire. Un thermostat peut piloter chaque zone selon son occupation.

Le cas d’une installation en rénovation

En rénovation, le remplacement complet du réseau de chauffage existant n’est pas systématique. Cette solution préserve le réseau existant et limite le coût ainsi que la durée des travaux.

À privilégier quand la surface rénovée comprend une ou plusieurs pièces de vie au rez-de-chaussée : le confort du sol chauffant y est particulièrement perceptible. Pour raccorder le circuit secondaire, le collecteur plancher chauffant polymère en polyamide PA66 renforcé de fibres de verre s’installe sans outil supplémentaire. Le dimensionnement de la source de chaleur doit toutefois être réévalué après le calcul des besoins thermiques de chaque zone modifiée.

Raccorder l'installation avec une vanne mélangeuse

La vanne mélangeuse constitue le cœur du groupe de départ d’un plancher chauffant hydraulique. Elle ajuste automatiquement la proportion d’eau chaude du départ et de l’eau de retour afin de maintenir une température constante dans le circuit du sol, comprise entre 20 et 45 °C. Sans ce dispositif, une chaudière fonctionnant à haute température enverrait un fluide trop chaud dans les tuyaux du sol, avec un risque pour la chape et le confort des occupants.

Groupe de départ du plancher chauffant

Le schéma d’une installation de chauffage central combiné distingue le groupe de départ du plancher chauffant du circuit haute température des radiateurs. Les deux boucles sont alimentées par la même source, mais régulées séparément. L’unité comprend un circulateur Wilo, une vanne mélangeuse thermostatique et des raccords intégrés : elle forme un système hydraulique autonome raccordé au réseau principal.

• Vanne mélangeuse thermostatique : elle régule la température de départ de 20 à 45 °C en mélangeant automatiquement l’eau chaude et l’eau de retour, pour maintenir un confort constant et limiter les dépenses d’énergie.
• Circulateur Wilo : il assure la circulation du fluide dans le circuit du sol avec une pression statique maximale de 6 bar avec le modèle Yonos Para RS.
• Aquastat de sécurité : il limite la température maximale du plancher chauffant et doit être réglé conjointement avec le thermostat d’ambiance pour éviter la surchauffe du revêtement.
• Raccords hydrauliques : les connexions au circuit principal et au collecteur du plancher sont en 1 pouce mâle. Vérifiez si les mamelons de raccord sont fournis ou doivent être commandés séparément.

À vérifier avant tout : la compatibilité entre le fluide caloporteur et les composants. L’unité accepte l’eau claire ainsi que les solutions de glycol jusqu’à 50 %, ce qui couvre la plupart des configurations, notamment les installations exposées au risque de gel. En fonctionnement normal, la pression de service du circuit ne doit pas dépasser 6 bar.

Sécurités du circuit hydraulique

Avant l’assemblage du groupe de départ, un rinçage du circuit de chauffage à l’eau claire est indispensable. Les particules solides et les résidus graisseux d’un réseau mal nettoyé peuvent obstruer ou détériorer la vanne mélangeuse et les composants sensibles, avec un risque de perte de garantie.

Le schéma d’un plancher chauffant hydraulique complet intègre plusieurs dispositifs de sécurité et de protection, à installer avant la première mise en service.

• Filtre à tamis fin : il se place en amont de la vanne thermostatique pour retenir les particules résiduelles et protéger les composants sensibles du circuit.
• Clapet anti-retour : il se prévoit sur le retour du kit de distribution afin de neutraliser les circulations parasites dans le réseau principal.

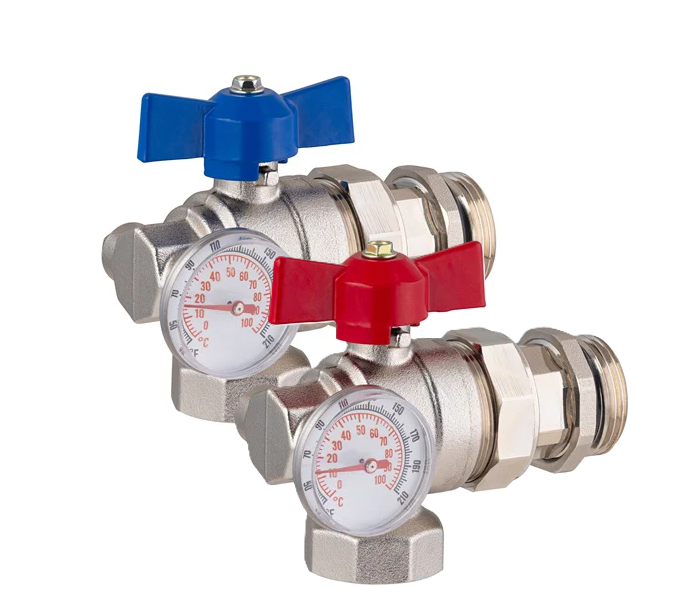

• Vannes à sphère 1 pouce : ces deux robinets d’isolement permettent de couper rapidement le circuit du sol pendant une opération de maintenance, sans vidanger tout le réseau.
• Purgeurs automatiques : intégrés au groupe, ils évacuent l’air emprisonné dans les tuyaux au démarrage et après chaque remplissage du circuit.

Une fois l’installation réalisée et avant la mise en eau définitive, vérifiez chaque raccord à la main. Un serrage insuffisant sur un raccord de 1 pouce peut provoquer une fuite difficile à repérer après la coulée de la chape.

Raccordement au chauffage central

Le groupe de départ du plancher chauffant se branche en dérivation sur le circuit principal de la chaudière ou de la pompe à chaleur. Le départ haute température alimente les radiateurs ainsi que l’entrée chaude de la vanne mélangeuse, tandis que le retour du circuit de sol rejoint le retour général. Un clapet anti-retour sur ce retour empêche la circulation du circuit de sol de perturber le fonctionnement du circuit des radiateurs.

Selon la configuration de l’installation, une vanne d’équilibrage peut être prévue sur le départ du circuit des radiateurs afin de maintenir un différentiel de pression stable entre les deux boucles. La pompe du groupe de départ du sol doit être dimensionnée selon la longueur des boucles et le nombre de circuits du collecteur, pour garantir le débit requis sans surconsommation électrique.

Dès que le raccordement hydraulique est validé et l’étanchéité vérifiée, paramétrez la régulation zone par zone. Le thermostat d’ambiance pilote le circuit du sol indépendamment du réseau de radiateurs.

Produits recommandés

Kit de base pour Plancher chauffant Mince

78,00 €

Unité de régulation Collecteur Plancher chauffant

623,80 €

Kit vanne pour collecteur plancher chauffant

À partir de 93,06 €

Panneau pour plancher chauffant Mince 1200x600 Epaisseur 25 mm

40,80 €

Débitmetre pour collecteur plancher France Geothermie

82,80 €

Choisir le collecteur du sol chauffant

Le collecteur distribue l’eau du circuit dans chaque boucle du plancher chauffant. Il constitue le point central du réseau de chauffage au sol. Son emplacement, le nombre de voies, les équipements de régulation et les matériaux influencent directement la performance et la durabilité de l’installation plancher chauffant hydraulique. Un mauvais choix complique ensuite l’équilibrage, le confort et l’entretien.

Nombre de voies et implantation

Centrez le collecteur par rapport aux pièces servies et positionnez-le au-dessus du réseau de tubes pour faciliter la purge de l’air. Un coffret encastrable ou un placard technique permet d’accéder plus facilement aux réglages et aux opérations d’entretien. Dans une maison à étages, un ensemble par niveau limite la longueur des boucles et homogénéise les chutes de pression.

Le collecteur en polyamide PA66 renforcé de 30 % de fibres de verre résiste à la corrosion et aux mélanges eau-glycol jusqu’à 50 %. Sa plage de fonctionnement normale s’étend de 5 à 55 °C, avec des pics admissibles à 90 °C sous 3 bar. Disponible de 2 à 12 voies, il couvre des surfaces de 30 à 120 m² selon le nombre de circuits. Un kit de 30 m² comprend une couronne de 240 m de tube ainsi qu’un collecteur avec vannes; les kits supérieurs augmentent proportionnellement le nombre de circuits et la longueur de tube.

Les inserts en laiton placés sur les sorties mâles assurent une étanchéité durable. La pression de service admise va de 0 à 6 bar, avec un maximum de 10 bar.

Équilibrer les boucles de chauffage

L’équilibrage des boucles garantit une répartition homogène de la chaleur sur toute la surface du sol chauffant. Chaque circuit reçoit un débit adapté à sa longueur et à la zone desservie : une boucle trop alimentée surchauffe, tandis qu’une boucle sous-débitée reste froide. Les débitmètres réglables de 0 à 5 L/min, intégrés à chaque voie, permettent d’ajuster le débit sans démontage.

• Débitmètres : réglables de 0 à 5 L/min par circuit, ils affichent directement le débit et facilitent l’équilibrage précis de chaque boucle depuis le collecteur.
• Thermomètres intégrés : installés sur les collecteurs de départ et de retour, ils vérifient que l’écart de température entre le départ et le retour ne dépasse pas 5 à 7 °C, ce qui indique un équilibrage correct.
• Robinets d’isolement : présents sur chaque circuit, ces robinets permettent de couper une boucle pour intervenir sans arrêter le reste du système.

Les purgeurs automatiques et les robinets de vidange intégrés au collecteur facilitent la mise en service et l’entretien du réseau. Les raccords Eurocone 3/4 destinés aux tubes PER ou multicouche doivent être prévus séparément si le collecteur n’en est pas équipé. Grâce à sa conception préassemblée, livrée avec vannes, thermomètres et étriers, l’installation est déclarée 30 % plus rapide qu’avec un collecteur métallique traditionnel.

Réguler chaque pièce indépendamment

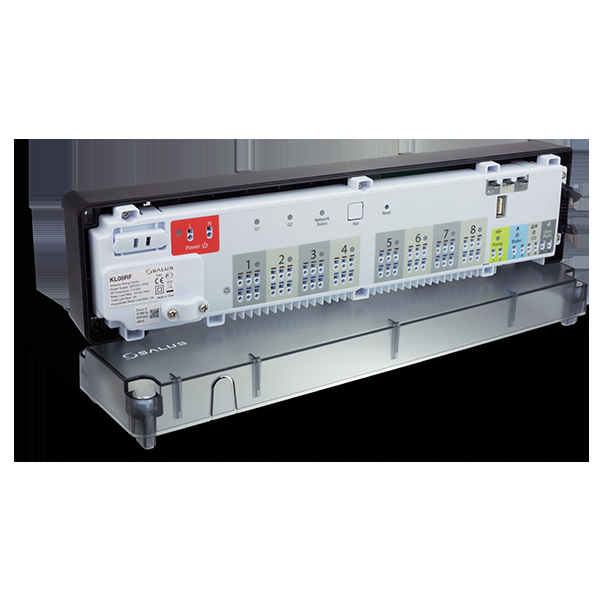

Les collecteurs compatibles avec des têtes électrothermiques 230 V permettent une régulation pièce par pièce. Chaque voie est commandée par un thermostat d’ambiance, qui ouvre ou ferme la vanne correspondante. Cette configuration autorise des températures distinctes selon les pièces et les horaires, tout en limitant le chauffage aux zones occupées. Le confort et les économies d’énergie s’améliorent dès la première saison de chauffe.

Cette commande numérique complète la régulation mécanique du collecteur sans travaux supplémentaires. Selon la configuration, une seule interface peut aussi gérer deux zones distinctes : un sol chauffant et un radiateur, avec un fonctionnement coordonné des deux émetteurs.

Poser le sol chauffant et lancer la chauffe

La qualité de la mise en œuvre conditionne les performances du plancher chauffant pendant toute sa durée de vie. De la préparation du support à la première mise en chauffage, chaque étape répond à des exigences précises : préparation du sol, pose du tube, coulage de la chape sous pression, puis montée en température progressive.

Préparer le support et les tubes

Associer un plancher chauffant hydraulique à des radiateurs dans une maison à étages suppose d’équiper le rez-de-chaussée d’un sol chauffant posé sur un support soigneusement préparé, tandis que les radiateurs restent en service à l’étage. Le sol support doit être propre, plan et débarrassé des débris ou poussières avant la pose de l’isolation. Une bande de désolidarisation est installée sur le pourtour des pièces et autour des éléments verticaux afin de limiter les ponts thermiques et de laisser la dalle se dilater librement.

• Isolation sous plancher : des panneaux de mousse rigide ou des dalles à picots emboîtables permettent, selon le système retenu, de fixer directement le tube sans agrafe supplémentaire.
• Fixation du tube : sur des panneaux lisses, le tube DN16 en PER ou multicouche est maintenu par des agrafes espacées de 15 cm; les kits TNC France fournissent 300 agrafes courtes par boîte.
• Distance aux murs : une distance minimale de 5 cm est à respecter entre le tube et un mur fini ou une surface couverte, ainsi que 20 cm autour d’un conduit de cheminée, afin de limiter l’exposition à des températures excessives.

La pose en escargot, de la périphérie vers le centre puis en retour vers l’intérieur du circuit, améliore l’uniformité de la température en surface. Chaque boucle doit rester continue, sans raccord noyé dans la chape, et ne pas dépasser 120 m linéaires; cette longueur correspond à une surface de 12 à 20 m² selon le pas de pose. Le tube BAO intègre une barrière anti-oxygène qui limite la corrosion et la formation de boues dans le réseau au fil du temps.

Avant le coulage de la chape en béton, un test de pression maintenu au minimum 4 bar pendant 48 heures vérifie l’étanchéité de chaque boucle. Cette pression est portée à 6 bar minimum pendant toute la durée du coulage.

Couler la chape sous pression

La chape doit recouvrir les tubes d’au moins 35 mm. Selon le DTU 26.2 (NF P 14-201), un treillis anti-retrait peut être nécessaire dans la couche d’enrobage, notamment dans les grandes pièces dépourvues de joint de fractionnement. La chape fluide est coulée en continu puis débullée immédiatement; le DTU 26.2 impose un dosage minimal de 350 kg/m³ de ciment pour garantir la résistance mécanique et la conductivité thermique de la chape. Pendant la prise, la température de la dalle doit rester supérieure à 5 °C pendant au moins trois jours.

Le séchage de la chape dure au minimum 14 jours avant toute mise en chauffage. Il faut ensuite compter une semaine par centimètre d’épaisseur : une chape de 5 cm demande donc au moins cinq semaines avant la pose du revêtement de sol. Pour préserver les échanges thermiques entre le plancher chauffant et l’ambiance, la résistance thermique du revêtement ne doit pas dépasser 0,15 m².K/W.

Réussir la première mise en chauffage

La première mise en chauffe commence avec un fluide porté à 20 à 25 °C, température maintenue pendant au moins trois jours consécutifs. Augmentez ensuite la température par paliers de 5 °C maximum, sur environ dix jours, jusqu’à atteindre la température de service.

Une fois la température maximale de service atteinte, maintenez-la pendant au moins quatre jours supplémentaires. Arrêtez ensuite le chauffage pendant 24 heures avant de poser le revêtement de sol.
