Le schéma plancher chauffant électrique couvre chaque étape, du choix du système jusqu’au raccordement du thermostat : composition, fonctionnement, variantes de pose et points de régulation à prévoir pour une installation réussie, du support jusqu’au tableau.

Le schéma et la composition du plancher chauffant électrique

Le plancher chauffant électrique utilise le courant 230 V pour produire de la chaleur sans circulation d’eau. À l’inverse d’un plancher chauffant hydraulique, il ne demande ni chaudière ni réseau hydraulique, ce qui allège l’installation dans les petites surfaces et en rénovation.

Les éléments qui composent le système

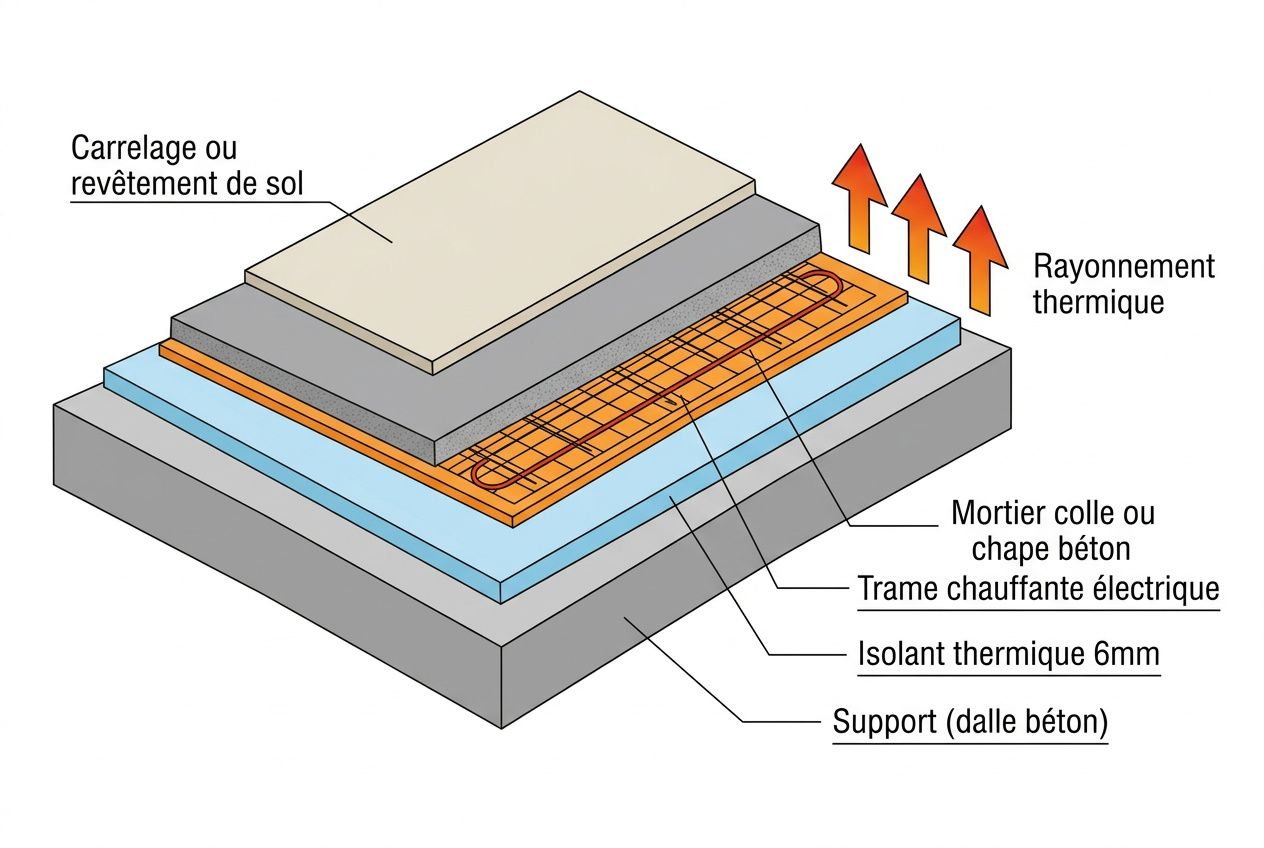

Le schéma plancher chauffant électrique se lit de bas en haut : support, dalle ou béton existant, isolant, trame chauffante électrique, chape ou mortier-colle, puis revêtement de sol.

• Support : dalle, chape existante ou autre support stable, plan et propre, capable de recevoir l’ensemble du système.
• Isolant : il réduit les déperditions vers la dalle et oriente la chaleur vers le revêtement, ce qui diminue la puissance nécessaire pour atteindre la consigne.
• Trame ou natte : la trame intègre le câble chauffant dans un maillage souple, souvent en film polyester, pour faciliter l’installation et obtenir une répartition régulière.
• Liaison froide : ce câble non chauffant relie la zone active au boîtier mural sans échauffement dans la traversée.
• Thermostat avec sonde : il pilote la température de surface et protège les revêtements de sol en limitant généralement la consigne à 28 °C.

L’épaisseur ajoutée reste souvent faible : de l’ordre de 5 à 10 mm pour environ 20 kg/m² selon la configuration. À privilégier quand la réservation est limitée et qu’un rehaussement important de seuil doit être évité.

Un adjuvant liquide peut être incorporé dans la chape pour en améliorer la fluidité et garantir un enrobage homogène du câble chauffant.

Le fonctionnement d'un plancher chauffant électrique

Le fonctionnement d’un plancher chauffant électrique repose sur l’effet Joule : le courant traverse chaque résistance du câble chauffant, qui transforme immédiatement l’énergie électrique en chaleur. Celle-ci remonte ensuite à travers la chape et les revêtements de sol pour chauffer la pièce par rayonnement, sans brassage d’air ni bruit de fonctionnement.

La régulation fait partie intégrante de la composition du système. Le thermostat plancher électrique mesure la température grâce à une sonde de sol et ajuste l’alimentation du chauffage au sol, afin de maintenir un niveau de confort stable avec une consommation mieux maîtrisée.

Quelle réactivité attendre du chauffage au sol électrique

La faible inertie constitue l’un des traits marquants du chauffage électrique au sol. Sur une surface de 80 m², un passage de 16 °C à 22 °C peut s’obtenir en environ 35 minutes, puis le système redescend en température en une trentaine de minutes après l’arrêt.

En pratique, cette réactivité convient bien aux pièces utilisées par intermittence : salle de bain, entrée, bureau ponctuellement occupé. À l’inverse, pour de grandes surfaces chauffées en continu, le plancher chauffant hydraulique reste souvent plus cohérent.

Choisir le bon système pour son installation

Tous les systèmes de chauffage au sol ne répondent pas aux mêmes contraintes. Le type de plancher chauffant retenu détermine la méthode de pose, la puissance utile et la compatibilité avec le type de sol ou le revêtement final, qu'il s'agisse d'un carrelage, d'un parquet ou d'un revêtement stratifié. Le bon dimensionnement commence par l'état réel de l'isolation, la surface effectivement chauffée et la nature de la dalle ou du support existant.

Un sol chauffant mal choisi peut imposer une chape inutile, limiter les performances ou fragiliser le revêtement une fois l'installation terminée.

Nappes fines, trame et câble chauffant : quel système selon le support ?

Pour une installation plancher chauffant électrique cohérente, il faut faire correspondre le produit au support et à l'usage de la pièce. Les types de systèmes disponibles couvrent des cas très différents, depuis la rénovation légère jusqu'à la reprise complète sur béton. À vérifier avant tout : la hauteur disponible et la compatibilité avec le type de plancher existant.

• Film chauffant (nappe fine) : épaisseur 6 mm, puissance de 85 à 130 W/m², adapté sous parquet, PVC ou revêtement stratifié en rénovation légère.
• Trame chauffante électrique sous carrelage : posée dans le mortier-colle, sans chape supplémentaire, puissance de 85 à 160 W/m², particulièrement indiquée en pièce humide.
• Trame sous chape : puissance de 60 à 100 W/m², en rouleaux de 80 à 100 cm, pour rénovation lourde avec reprise de dalle ou support reconstitué en béton.
• Câble chauffant à espacement libre : utile dans les pièces irrégulières, car l'entraxe s'ajuste à la surface réellement disponible.

Les solutions basse consommation, entre 41 et 83 W/m² avec natte polyester adhésive, conviennent aux bâtiments conformes à la RT 2012 ou à la RE 2020. À l'inverse, un sol électrique installé dans une pièce mal isolée peut exiger jusqu'à 160 W/m² pour compenser les déperditions. En pratique, le produit doit s'adapter au bâtiment, jamais l'inverse.

Dimensionner la puissance selon l'isolation du bâtiment

Le calcul se fait sur la surface utile chauffée. Il faut retirer les zones occupées par les plaques fixes, les baignoires, les placards encastrés ou les meubles de cuisine, puis dimensionner la protection électrique sur la puissance totale installée : pour 16 à 20 m² représentant 1 600 à 3 200 W, un disjoncteur de 10 ou 20 A convient.

Avec un entraxe de trois plots, soit 90 mm, un câble chauffant fournit environ 150 W/m². Réduire cet espacement augmente la puissance, l'élargir la diminue. Selon la configuration, ce réglage permet d'affiner la réponse thermique zone par zone.

Plancher chauffant électrique ou plancher chauffant hydraulique

Le chauffage au sol électrique convient bien aux petites surfaces, aux rénovations légères et aux usages intermittents. Son coût d'installation reste généralement compris entre 90 et 300 €/m² selon le revêtement, et un film chauffant peut être posé en deux jours.

À l'inverse, le plancher chauffant hydraulique devient plus cohérent dès que la surface dépasse 40 à 50 m², ou lorsqu'une pompe à chaleur équipe déjà le bâtiment. Son inertie est plus élevée, ce qui stabilise le fonctionnement, avec en plus une possibilité de rafraîchissement estival, absente du chauffage au sol électrique.

La différence se joue sur le coût d'exploitation dans la durée : avec une électricité entre 0,20 et 0,25 €/kWh, 50 m² peuvent représenter 3 500 à 5 000 € par an, alors qu'un système hydraulique couplé à des énergies renouvelables présente un bilan plus favorable. Dans ce cas précis, le coût d'installation réduit compense la différence d'exploitation sur la durée.

Produits recommandés

Centre de cablage sans fil pour Plancher Chauffant

288,00 €

Tête electrothermique 230 V pour collecteur plancher chauffant

29,40 €

Natte de désolidarisation pour pose Carrelage Plancher chauffant mince

690,00 €

Étapes d'installation du plancher chauffant électrique

L’installation d’un chauffage au sol électrique suit une logique stricte, du support brut jusqu’au premier démarrage. Chaque étape prépare la suivante : une préparation insuffisante gêne la pose de la trame, tandis qu’une mise en chauffe trop rapide peut fissurer la chape ou fragiliser la dalle. Un professionnel qualifié RGE reste la référence pour appliquer correctement les normes NF C 15-100 et le DTU 65.7.

Préparation du sol et pose de l’isolant

Le bon dimensionnement commence par un support parfaitement prêt. Avant toute pose, le plancher chauffant électrique doit reposer sur un support propre, sain et plan : poussières, résidus et défauts de niveau doivent être éliminés pour sécuriser l’installation.

Les cloisons, huisseries et autres éléments verticaux doivent déjà être en place. Cette préparation évite de reprendre la dalle plus tard et garantit une pose régulière du treillis ou de la trame, selon la configuration.

• Nettoyage et ragréage : tout écart de planéité supérieur à 5 mm par mètre doit être corrigé avant la pose de l’isolant.
• Pose de l’isolant incompressible : une épaisseur de 6 mm suffit pour limiter les déperditions vers le sous-plancher et améliorer le temps de chauffe du chauffage au sol.
• Bande périphérique de désolidarisation : elle est obligatoire sur tout le pourtour, autour des piliers et de chaque élément vertical, afin d’absorber les mouvements de la chape et du béton chauffant.

Un film de polystyrène ou un treillis de liège peut aussi être ajouté pour régulariser le support sous un revêtement stratifié ou tout autre sol flottant.

Pose de la trame ou du câble chauffant

La trame ou le câble chauffant se déroule uniquement sur la surface utile, avec un espacement conforme au dimensionnement prévu, puis se fixe par colle ou par agrafes.

La différence se joue sur le type de sol et le mode d’enrobage. Pour un plancher chauffant sous carrelage, le câble chauffant ou la trame est généralement noyé directement dans le mortier-colle, sans chape supplémentaire. À l’inverse, sous certains revêtements de sol posés sur chape, une couche de béton ou de mortier assure l’enrobage et protège durablement le système.

Cette étape demande une vigilance réelle. Un enrobage trop faible crée des points chauds qui peuvent endommager le chauffage au sol électrique à terme. Pour une chape coulée, un adjuvant fluidifiant améliore la répartition du mortier autour du câble chauffant et limite les points chauds.

Mise en chauffe et compatibilité des revêtements de sol

À vérifier avant tout : le type de sol posé au-dessus du plancher chauffant électrique conditionne le protocole de remise en service. Le carrelage, la pierre et la pâte de verre imposent un arrêt du chauffage pendant au moins 7 jours après la pose, tandis qu’un revêtement stratifié ou un textile demande une interruption de 48 heures avant et après intervention.

Une fois l’installation réalisée, la mise en chauffe doit rester progressive. Après coulage de la chape, il faut attendre 14 jours, puis monter par paliers de 5 °C maximum sur 10 jours : cette précaution limite les fissures, protège les revêtements de sol et stabilise l’ensemble du support.

Raccordement électrique et régulation du chauffage au sol

Une fois l’installation d’un plancher chauffant achevée, le raccordement au réseau électrique et la qualité de la régulation plancher chauffant conditionnent le résultat au quotidien. Ce stade impose l’intervention d’un électricien certifié, dans le respect de la norme NF C 15-100.

Schéma électrique du thermostat et du disjoncteur

Le schéma électrique chauffage au sol avec thermostat suit une logique simple : tableau électrique, disjoncteur dédié, thermostat mural, liaison froide, puis trame intégrée dans le sol électrique. Pour une surface de 16 à 20 m², avec une puissance comprise entre 1 600 et 3 200 W, un disjoncteur 10 ou 20 A suffit généralement. Dès que l’intensité dépasse 15 A, il faut intercaler un relais ou un module de puissance entre le thermostat et la trame.

• Disjoncteur dédié : il se dimensionne selon la puissance totale installée et protège le réseau électrique en cas de surcharge.
• Thermostat mural : il se pose à 1,50 m du sol fini, à distance de toute source de chaleur directe.
• Relais de puissance : il devient nécessaire au-delà de 15 A pour éviter l’échauffement du thermostat.
• Liaison froide : ce câble non chauffant permet de raccorder la sortie du thermostat à l’entrée de la trame sans produire de chaleur dans la traversée de paroi.

Il faut aussi intégrer les exigences réglementaires : un thermostat réactif est obligatoire depuis l’arrêté de 2006, et la RT 2012 impose au minimum un thermostat par tranche de 100 m² en maison neuve. À vérifier avant tout : le bon calibre des protections et la compatibilité entre la charge et l’organe de commande.

Sondes thermiques et choix du thermostat

La régulation plancher chauffant repose sur deux mesures complémentaires. La sonde de sol, placée sous le revêtement, limite la température de surface à 28 °C maximum. La sonde d’ambiance, elle, mesure la température de la pièce afin d’ajuster la chauffe avec plus de finesse. La différence se joue sur la précision de ces informations et sur la capacité du thermostat à les exploiter correctement.

• Thermostat programmable : il permet, selon l’Ademe, des économies de 10 à 25 % grâce à une programmation hebdomadaire.
• Thermostat connecté : il autorise un pilotage à distance et peut générer jusqu’à 30 % d’économies, surtout en cas d’occupation irrégulière.
• Compatibilité sonde-régulateur : certains régulateurs spécifiques, comme les FX05/FX06, exigent des sondes PTC compatibles.

Le thermostat mécanique convient aux usages simples, mais sa précision reste limitée. Pour un plancher chauffant électrique installé dans une pièce principale, un thermostat digital programmable avec affichage hebdomadaire offre en général le meilleur compromis entre confort et maîtrise des coûts. Le bon dimensionnement commence par un choix de régulation cohérent avec l’usage réel de la pièce.

Avantages et limites du plancher chauffant électrique

Il libère les murs et évite la poussière soufflée. La régulation pièce par pièce reste possible sans aucun équipement hydraulique. Son faible encombrement, de 5 à 10 mm, facilite l’installation sans imposer de rehausse notable des portes.

À l’inverse, ses limites doivent être intégrées dès la conception. Ce système n’assure pas de rafraîchissement en été, son coût d’exploitation devient moins favorable qu’un système hydraulique performant sur grande surface, et certaines contraintes d’usage demeurent : mieux vaut éviter les meubles lourds ou les tapis épais au-dessus des câbles du chauffage au sol électrique. À privilégier quand le besoin porte sur un chauffage seul, réactif et bien régulé.
