Sonde de température pour plancher chauffant électrique : guide
Choisir la bonne sonde temperature plancher chauffant electrique conditionne directement le confort, la protection du revêtement et la maîtrise de la consommation. La sélection du bon capteur, son positionnement, sa compatibilité avec un thermostat pour plancher chauffant et la méthode de test sont traités ci-après.
La sonde de sol et le thermostat d'ambiance pour plancher chauffant
Un plancher chauffant ne régule correctement la température que si la mesure transmise au thermostat est fiable. Cette précision dépend du bon capteur, de son emplacement sous le sol et du type de pilotage retenu, qu'il s'agisse d'un thermostat d'ambiance simple ou d'un système mixte air + sonde de sol.
Rôle de la sonde dans la régulation du plancher chauffant

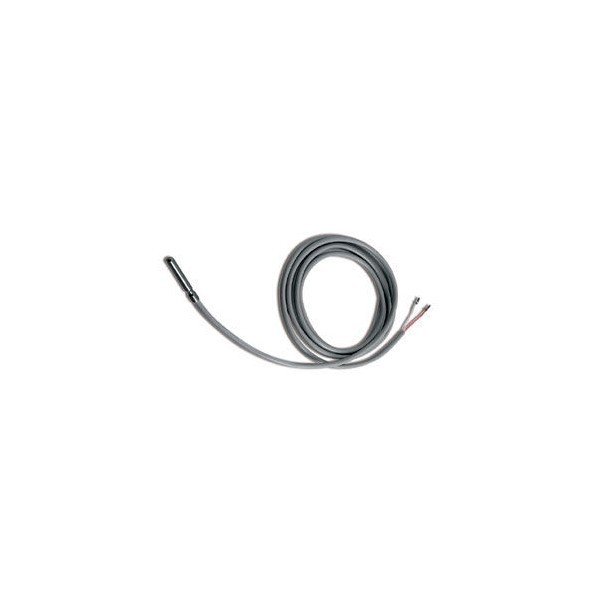

La sonde temperature plancher chauffant electrique transmet en continu la température mesurée au thermostat. Celui-ci ajuste alors la consigne pour maintenir un sol chauffant stable, sans surchauffe ni à-coups. La différence se joue sur la qualité de cette information : une mesure imprécise peut faire monter le sol électrique au-delà des limites admises pour le revêtement.
- Protection du revêtement : la surveillance continue évite les excès de température sur un carrelage, un parquet ou un vinyle.
- Maîtrise de la consommation : un thermostat électronique exploite une mesure stable pour moduler la chauffe avec précision; une baisse d'1 °C peut représenter environ 7 % d'économie selon l'Ademe.
- Confort thermique : le chauffage au sol reste homogène grâce à une boucle de régulation continue entre sonde et thermostat.
Un mauvais placement ou un mauvais raccordement suffit à fausser toute la chaîne de commande. À vérifier avant tout : la sonde ne doit ni croiser un câble chauffant ni être collée directement au support à son extrémité.
Types de sondes de sol compatibles avec votre thermostat d'ambiance
Trois familles couvrent l'essentiel des cas. La sonde de sol protège le revêtement et limite la température de surface; la sonde d'ambiance mesure l'air de la pièce; certaines sondes PTC FX05/FX06 sont imposées par des régulateurs spécifiques, notamment dans des systèmes associés à une pompe à chaleur géothermique.
Les modèles combinés sont à privilégier quand le revêtement supporte mal les écarts thermiques. C'est souvent le cas d'un plancher chauffant électrique sous parquet et d'un plancher chauffant électrique sous carrelage lorsque le pilotage doit tenir compte à la fois du confort ressenti et de la température réelle du sol. À l'inverse, pour un plancher chauffant électrique sous chape, une sonde de sol seule suffit généralement, la chape amortissant les variations rapides.
Dans une installation hydraulique, une vanne motorisée peut compléter l'ensemble de régulation. Retrouvez les équipements compatibles sur la page vanne motorisée chauffage.
Positionnement et installation de la sonde sous le sol
Le bon dimensionnement commence par le bon emplacement : la sonde se place entre deux câbles chauffants, à au moins 300 mm dans la zone chauffée, et à la même hauteur que l'élément chauffant. Selon la configuration, une rainure dans le support peut être nécessaire pour respecter cette cote lors de l'installation.
Le capteur se fixe avec un ruban adhésif, sans bloquer sa pointe dans la colle. Cette précaution limite les lectures biaisées par conduction directe. Dès que la natte chauffante est en place, la liaison froide doit cheminer à au moins 35 mm des murs, sans croisement avec le circuit chauffant.
Le raccordement électrique demande la même rigueur. Pour brancher un thermostat filaire, la sonde, l'alimentation et la terre du plancher chauffant, la norme NF C 15-100 s'applique intégralement : ce point relève d'un électricien qualifié.
| Type de revêtement | Type de sonde recommandé | Température sol maximale |
| Carrelage / pierre | Sonde de sol seule | 28 °C |
| Parquet contrecollé | Sonde sol + ambiance combinée | 27 °C (fabricant) |
| Vinyle / LVT | Sonde sol + ambiance combinée | 27 °C (fabricant) |
| Chape nue (première chauffe) | Sonde de sol seule | 25 °C (montée progressive) |
Comment tester et diagnostiquer une sonde de plancher chauffant
Pour tester une sonde de température, utilisez un multimètre réglé sur 20 kΩ, placez la pointe noire sur le fil noir et la rouge sur le fil blanc, puis comparez la valeur mesurée à celle indiquée dans le manuel du thermostat pour plancher chauffant. La résistance s'exprime en ohms et doit rester dans une tolérance de ±5 %. Une fois l'installation réalisée, ce contrôle fait partie des premières étapes si le sol ne chauffe pas.
C'est particulièrement vrai sur certains ensembles de chauffage au sol électrique, où une sonde PTC non validée peut perturber la programmation du régulateur et fausser la chauffe sans panne franche.
Pour une première mise en chauffe sur dalle ou chape, un démarrage progressif protège le système. Le module adapté est présenté ici : module chauffe dalle, en conformité avec la NF DTU 65.14. À privilégier quand le chauffage au sol est neuf ou après travaux lourds sur le support.
Produits recommandés
Foire aux questions
Pour contrôler une sonde de sol sur un plancher chauffant, commencez par la débrancher du thermostat. Mesurez ensuite sa résistance avec un multimètre réglé sur 20 kΩ : fil noir sur le câble noir, fil rouge sur le câble blanc.
Comparez la valeur relevée à celle indiquée dans le manuel du thermostat, avec une tolérance de ± 5 %. Si la mesure sort de cette plage, la sonde est considérée comme défectueuse et doit être remplacée avant toute remise en service de l'installation.
Pour un plancher chauffant électrique, la température de surface du sol doit rester inférieure à 28 °C.
En complément, l'Ademe recommande 19 °C dans les pièces de vie en journée, 17 °C la nuit et 20 °C dans la salle de bains. Chaque degré supplémentaire augmente la consommation d'environ 7 % : un thermostat bien étalonné et une sonde placée à mi-distance entre deux câbles peuvent ainsi ramener la consommation de plusieurs points de pourcentage.
Le remplacement d'une sonde de sol sur un plancher chauffant touche directement à l'installation électrique. À ce titre, l'intervention relève de la norme NF C 15-100 et doit être réalisée par un électricien certifié.
Une sonde PTC de substitution doit correspondre exactement au modèle d'origine. Sinon, la régulation du thermostat peut être faussée, avec un impact direct sur la température du sol et la consommation, selon la configuration.
