Installer un capteur géothermique horizontal est une solution efficace et économique pour alimenter une pompe à chaleur géothermique. Ce système utilise la chaleur du sol (entre 10°C et 15°C toute l'année) à faible profondeur. Ce guide détaille toutes les étapes clés : calcul de la surface de captage, choix de la profondeur d'installation, disposition des boucles de tubes, sélection du fluide caloporteur (mélange d'eau glycolée et d'antigel), et raccordement au système de chauffage.

Principe et dimensionnement du capteur géothermique horizontal

Le capteur géothermique horizontal, placé juste sous la surface du sol, constitue l'élément central d'une installation géothermique performante. Il capte l'énergie thermique naturelle du terrain pour la transmettre à la pompe à chaleur. Un bon dimensionnement assure des performances optimales tout en respectant les contraintes de votre terrain.

Comment fonctionne un capteur géothermique horizontal ?

Un capteur horizontal consiste en un réseau de tubes enterrés à faible profondeur dans lesquels circule un mélange d'eau et d'antigel. Ce fluide absorbe la chaleur du sol avant d'être acheminé vers la pompe à chaleur géothermique.

1. Échange thermique : le fluide caloporteur circule en continu dans les tubes, absorbant les calories présentes dans le sol
2. Transfert d'énergie : la pompe à chaleur concentre cette énergie pour chauffer l'habitation via un plancher chauffant ou des radiateurs
3. Performance variable : chaque m² de capteur peut produire entre 15W et 30W selon la nature du sol (meilleure performance dans les sols sableux)
4. Régénération naturelle : en été, le sol se recharge en énergie grâce au soleil et aux pluies

Ce système permet d'atteindre un COP (Coefficient de Performance) de 3 à 5, ce qui signifie que pour 1kWh d'électricité consommée, le système restitue 3 à 5kWh de chaleur.

Quelle profondeur pour enterrer le capteur horizontal ?

La profondeur idéale pour installer des capteurs horizontaux se situe entre 0,60m et 1,50m selon les conditions locales :

1. 0,60m minimum pour protéger du gel dans la plupart des régions
2. 0,80m à 1,20m (profondeur standard) pour un bon compromis performance/coût
3. Jusqu'à 1,50m pour les sols argileux ou les climats très froids

Pour la plupart des installations, une profondeur de 0,80m dans un sol perméable (sableux) ou 1,20m en sol argileux s'avère optimale.

Calculer la surface de captage nécessaire

La surface requise pour les capteurs géothermiques horizontaux représente généralement 1,5 à 2 fois la surface habitable.

Pour un résultat optimal, maintenez un espace de 40cm à 80cm entre les boucles de tubes, ce qui évite les interférences thermiques entre les différents circuits.

Performance et COP de la pompe à chaleur

Les capteurs géothermiques horizontaux offrent à la pompe à chaleur un COP stable entre 3 et 5, nettement supérieur aux systèmes aérothermiques dont les performances varient avec la température extérieure.

Exemple : pour chauffer 120m² nécessitant 12kW, une pompe avec COP 4,5 consomme seulement 2,67kW d'électricité, le sol fournissant gratuitement les 9,33kW restants.

Installation pratique du capteur géothermique

Pour réussir votre installation de capteur géothermique, trois points clés sont essentiels : un terrassement bien exécuté, un espacement adéquat entre les tubes et une méthode de pose rigoureuse. En respectant ces principes, vous assurez à votre capteur géothermique horizontal une excellente performance thermique et une grande longévité.

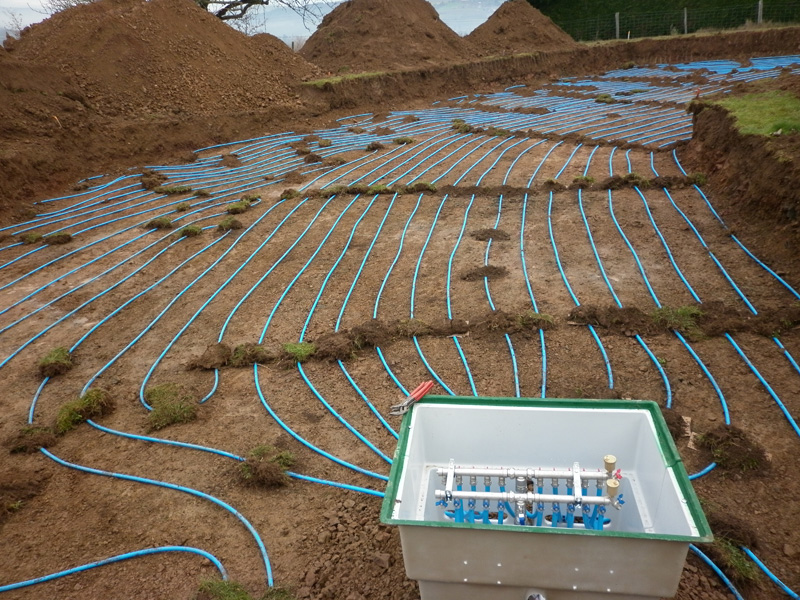

Terrassement et pose des tubes en tranchées

Le terrassement se réalise à une profondeur comprise entre 0,60 et 1,20 m. On creuse des tranchées totalisant entre 50 et 100 mètres linéaires, en utilisant de préférence des mini-pelles légères. Cette méthode préserve la structure du sol, protège les réseaux existants et maintient la perméabilité naturelle essentielle à la bonne infiltration de l'eau.

Les tubes en polyéthylène PE100 RC sont disposés avec un espacement de 0,5 à 0,8 m entre les boucles. Le diamètre de ces boucles varie généralement entre 40 et 60 mètres. Cette disposition uniforme permet d'éviter une surexploitation localisée du terrain et garantit un échange thermique optimal.

1. Choix du tracé : adoptez un tracé rectiligne selon la configuration de votre terrain.
2. Déroulage des tubes : avant la pose, déroulez complètement le tube PE lisse capteur pour éliminer tout pli ou coude qui pourrait gêner la circulation.
3. Maintenir l'écartement : fixez les boucles avec des supports tous les 2-3 mètres pour conserver l'espacement optimal.
4. Respect des pentes : veillez à ne pas dépasser 5% de pente pour faciliter la purge d'air et le remplissage du système avec l'eau glycolée.

Avant le remblaiement, une vérification visuelle permet de s'assurer de l'absence de torsion dans les tubes PE lisse et du respect des distances entre les boucles sur l'ensemble du champ de captage.

Remblaiement et compactage du sol

Commencez par recouvrir les tubes d'une couche de gravier 4/6 mm d'environ 10 cm d'épaisseur. Ce lit granulaire améliore le transfert thermique. Replacez ensuite la terre végétale par couches successives de 20 cm, en compactant modérément pour stabiliser le terrain tout en conservant sa perméabilité.

Cette méthode de remblai progressif assure un excellent contact entre le collecteur géothermique et le sol, éliminant les poches d'air isolantes. La perméabilité maintenue permet une bonne circulation de l'eau, essentielle pour la régénération estivale du terrain et le bon fonctionnement du système.

Contraintes de terrain et distances de sécurité

Il est crucial de ne pas couvrir la zone de captage avec des matériaux imperméables (dalles, enrobés...). Le sol doit rester perméable pour permettre à l'eau de pluie de recharger efficacement le capteur géothermique horizontal, maintenant ainsi l'humidité nécessaire à son bon rendement.

1. Distance aux limites : prévoyez au moins 2 mètres des limites de propriété pour éviter tout conflit et limiter les déperditions thermiques.
2. Éloignement des réseaux : respectez une distance de 2 mètres des canalisations (eau, assainissement) et câbles (électricité, télécoms) après avoir effectué les déclarations obligatoires (DICT).
3. Protection des nappes : assurez-vous que la nappe phréatique se trouve au moins 2 mètres sous la profondeur d'installation du capteur pour préserver cette ressource en eau.

Évitez les pentes supérieures à 20% qui pourraient provoquer l'érosion du remblai. De même, abstenez-vous de planter des arbres à racines profondes au-dessus des tranchées pour protéger les tubes PE lisse capteur.

Raccordements et regards de connexion

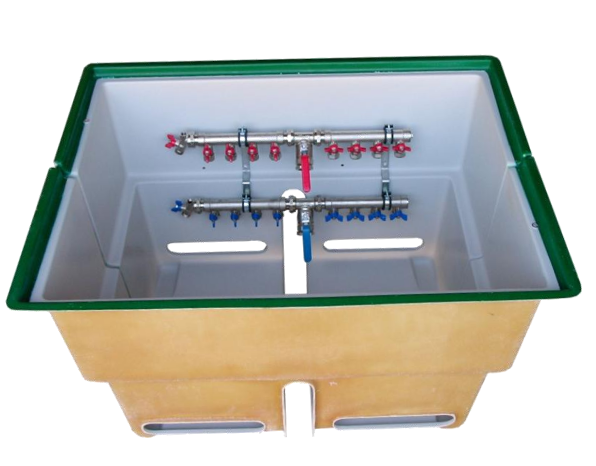

Installez un regard pour capteur équipé d'un couvercle étanche. Ce dispositif permet de centraliser les boucles avant leur raccordement au collecteur géothermique, tout en restant facilement accessible pour la maintenance.

Les raccords doivent être installés dans ce regard. Cette disposition facilite grandement les opérations d'entretien et de contrôle, garantissant ainsi la pérennité de votre installation de capteur et son efficacité dans le temps.

Produits recommandés

Kit prêt à poser Capteur Géothermique Horizontal Eau glycolée

À partir de 5 956,80 €

Tube PE lisse capteur geothermique horizontal

À partir de 645,60 €

Collecteur capteur géothermique horizontal DN20-DN25

À partir de 478,80 €

Cavalier de fixation capteur géothermique

39,00 €

Fluide caloporteur et raccordement de la pompe

Ce liquide spécial transporte la chaleur extraite du sol jusqu'à votre pompe à chaleur. Le collecteur géothermique distribue ensuite ce flux d'énergie entre les différentes boucles du captage horizontal. Pour un système performant et durable, il faut surveiller attentivement la composition du fluide, les réglages hydrauliques et la procédure de mise en service.

Composition et dilution du fluide antigel

Le mélange idéal associe eau et glycol pur (type monopropylène ou monoéthylène) à une concentration de 35%. Cette formule protège efficacement contre le gel jusqu'à -20°C tout en conservant d'excellentes capacités de transfert thermique.

1. Protection optimale : la dilution à 35% garantit une résistance au gel adaptée aux conditions climatiques françaises et aux profondeurs d'installation habituelles.
2. Efficacité thermique : cette proportion assure un excellent transfert de chaleur entre le sol et la pompe, sans perturber le débit.
3. Longévité du système : ce dosage préserve les composants (joints, métaux) du collecteur géothermique pendant des décennies.
4. Exemple pratique : pour un KITOGEO2003 nécessitant 110L, il faut 38,5L de glycol et 71,5L d'eau.

Nos kits incluent le glycol pré-dosé : le KITOGEO2003 contient 40L, tandis que le KITOGEO2010 propose 120L pour un système de 309L.

Réglages hydrauliques et équilibrage du débit

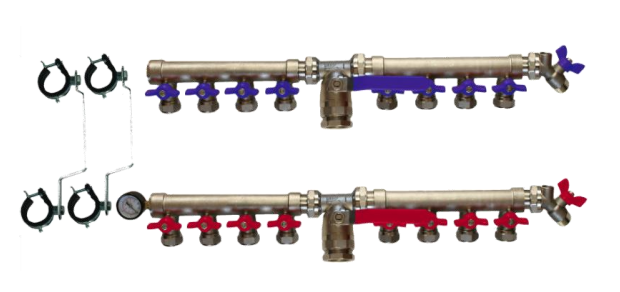

Notre collecteur géothermique en laiton nickelé s'adapte à toutes les configurations avec ses 4 à 10 dérivations espacées de 60mm, compatibles avec les tubes PE32 ou PE40 selon la puissance de votre pompe.

Chaque boucle doit recevoir un débit compris entre 0,2 et 0,5 L/s, selon son diamètre (DN20 ou DN25). Cet équilibrage précis évite les déséquilibres thermiques et maximise le rendement de votre installation.

Fonctionnement du collecteur géothermique

Chaque dérivation intègre un raccord PE auto-étanche à bague irréversible, simplifiant l'installation et supprimant les risques de fuite.

Les vannes quart-de-tour 3/4" permettent d'intervenir sur une boucle sans arrêter l'ensemble du système, facilitant la maintenance. L'orientation ajustable des arrivées et retours s'adapte parfaitement à votre local technique.

Remplissage, purge et contrôle de pression

Nous recommandons un remplissage boucle par boucle pour détecter rapidement d'éventuelles fuites avant le remblai définitif du terrain.

1. Procédure sécurisée : remplir chaque circuit à 1 bar, purger, puis passer au suivant.
2. Test d'étanchéité : vérifier chaque boucle à 4-5 bars pendant 2 heures.
3. Purge finale : laisser circuler 30 minutes pour éliminer les dernières bulles d'air.

Le manomètre intégré (0-10 bars) permet de surveiller en continu la pression idéale (1,5-2,5 bars). Toute chute de pression signale une fuite nécessitant une intervention rapide pour préserver les performances de votre installation géothermique.

Kits géothermiques et maintenance du système

Nos kits prêts à installer contiennent tous les éléments nécessaires, pré-dimensionnés selon vos besoins en puissance, ce qui facilite grandement le processus d'installation. Une maintenance régulière de votre capteur géothermique garantit des performances optimales sur le long terme et un retour sur investissement rapide.

Composition des kits prêts à poser

Chaque kit géothermie inclut :

1. Tubes PE Terra Horizon : DN20 ou DN25 en matériau PE100 RC
2. Collecteur en laiton nickelé : Doté de 4 à 10 sorties numérotées, vannes quart-de-tour, manomètre et purgeurs orientables
3. Réseau de liaison : 50 m de tube PE DN32/DN40 reliant le collecteur à la pompe à chaleur
4. Fluide caloporteur : Glycol à doser selon le volume du circuit (ex: 2 bidons de 20L pour 110L)

Choix du kit selon puissance et surface

Important : Faites systématiquement valider le dimensionnement avec votre installateur de pompe à chaleur pour éviter tout problème de puissance. Ce contrôle garantit un système géothermique performant et économe en énergie.

Les surfaces indiquées correspondent à un écartement standard de 40 cm entre les tubes. Tout espacement différent modifie la puissance extractible et nécessite un nouveau calcul pour votre capteur géothermique horizontal.

Entretien annuel du capteur géothermique

L'entretien comprend 4 vérifications annuelles :

1. Contrôle du débit dans chaque boucle
2. Vérification de la pression générale
3. Analyse de la concentration en glycol
4. Inspection visuelle des regards

Ces actions préventives limitent les risques de panne et stabilisent les performances. Nettoyez également le filtre de votre pompe à chaleur régulièrement : trimestriellement la première année, puis semestriellement. Cela préserve le débit et le rendement énergétique (COP).

Avantages économiques et conformité réglementaire

Un capteur horizontal représente environ 20% d'économie par rapport à un système vertical, évitant les coûts de forage et formalités administratives.

La géothermie réduit vos factures énergétiques de 30 à 50% comparé aux énergies fossiles, avec un retour sur investissement de 8-12 ans. Son faible bilan carbone (réduction de 60-75% de CO₂) améliore significativement le DPE du bâtiment (classe A ou B).

Le système est naturellement conforme aux réglementations thermiques (RT 2020/RE 2025) grâce à l'énergie renouvelable du sol. Après installation, le terrain retrouve son usage initial, sans impact visuel ou sonore permanent.
