Combiner géothermie et plancher chauffant permet de réduire les factures, d’assurer un confort homogène et d’évaluer les coûts réels d’une telle installation, du choix des capteurs jusqu’au rafraîchissement estival.

Le fonctionnement du plancher chauffant géothermique

Le plancher chauffant géothermique repose sur une logique simple : puiser la chaleur du sol, l’élever via une pompe à chaleur, puis la diffuser à basse température dans toute l’habitation. Cette association fonctionne d’autant mieux que le sous-sol reste globalement stable tout au long de l’année, souvent entre 10 et 15°C. Vous obtenez ainsi un chauffage régulier, avec moins d’à-coups qu’un système alimenté par radiateurs.

Comment la chaleur géothermique alimente le plancher

Le circuit est fermé. Un fluide caloporteur glycolé circule dans des capteurs enterrés pour récupérer la chaleur présente dans le sol, puis la transfère à la pompe à chaleur géothermique. Celle-ci augmente le niveau de température avant d’alimenter le plancher chauffant via le réseau hydraulique.

La distribution ne se fait pas au hasard : le collecteur, ou nourrice, répartit le débit entre les différentes boucles et permet les réglages fins grâce aux vannes, débitmètres et purgeurs. À vérifier avant tout, son dimensionnement, car un collecteur sous-dimensionné compromet l’équilibre de circulation et la qualité d’émission.

Pompe à chaleur géothermique et basse température

La géothermie associée à une pompe à chaleur pour chauffage au sol donne son plein intérêt en basse température : l’eau circule généralement entre 30 et 45°C dans les boucles, contre 70 à 80°C avec des radiateurs classiques. Cet écart améliore nettement le rendement de la pompe à chaleur, tout en renforçant le confort sous les pieds et la régularité de diffusion.

Dans cette configuration, une pompe à chaleur géothermique atteint couramment un COP compris entre 4,5 et 5,2. Concrètement, 1 kWh d’électricité consommé peut produire jusqu’à 5,2 kWh de chaleur. Le bon dimensionnement commence par l’adéquation entre la puissance de la machine, la surface émettrice du plancher chauffant et la température de départ réellement nécessaire.

Performance énergétique et impact environnemental

Un chauffage géothermique avec plancher chauffant descend autour de 39,5 W/m² en énergie primaire, là où une chaudière gaz avec radiateurs se situe plutôt vers 100 W/m².

Le bilan carbone suit la même tendance : il faut compter environ 12 à 15 kgCO₂/m²/an, contre 35 à 40 kgCO₂/m²/an pour une solution aérothermique avec radiateurs. La différence se joue sur la stabilité thermique du terrain, qui aide la pompe à chaleur à conserver de bonnes performances même quand l’air extérieur chute fortement.

En complément, certains projets associent géothermie et plancher chauffant à des panneaux solaires hybrides. Selon la configuration, le COP moyen peut alors progresser de 4 à 6, avec à la clé plus de chaleur utile et un meilleur potentiel de rafraîchissement estival.

Les types de captage géothermique pour plancher chauffant

Le choix du captage géothermique influence directement le budget, l’emprise sur le terrain et la régularité des performances en hiver. Les contraintes varient selon la parcelle disponible et la puissance à couvrir.

Captage horizontal, captage vertical, corbeille géothermique et nappe phréatique

Le captage horizontal reste la solution la plus simple à déployer sur une maison individuelle. Les capteurs en PEHD sont enterrés entre 0,6 et 1,5 mètre de profondeur, avec un rendement de 15 à 30 W/m² selon la nature du sol. Ce capteur géothermique horizontal demande en revanche une surface libre importante : comptez 1,5 à 2 fois la surface habitable à chauffer.

À l’inverse, le captage vertical répond mieux aux terrains restreints. La sonde géothermique prend la forme d’un double collecteur en U installé dans un forage pouvant atteindre 100 m de profondeur : ce principe représente 66 % des installations. Le coût de forage se situe généralement entre 50 et 80 € par mètre linéaire, mais la stabilité de la chaleur récupérée est meilleure en saison froide.

Entre les deux, la corbeille géothermique apporte une réponse compacte. Chaque module mesure environ 2,5 m de hauteur pour 1,2 m de diamètre et délivre autour de 1 kW. Pour une maison de 100 m² conforme à la RT2012, 7 corbeilles géothermiques associées à une pompe à chaleur de 7 kW peuvent suffire, à condition de respecter un espacement minimal de 4,5 mètres entre elles pour limiter les interférences thermiques.

Le captage sur nappe phréatique suit une logique différente : la chaleur est prélevée dans l’eau, puis elle est réinjectée dans un second puits, ou redirigée vers un réseau d’infiltration selon la configuration. Cette solution est particulièrement performante dans les zones exposées au gel fréquent. À vérifier avant tout : la présence réelle de la ressource, sa qualité et les contraintes administratives liées au prélèvement.

• Captage horizontal : capteurs PEHD enterrés entre 0,6 et 1,5 m, rendement de 15 à 30 W/m², coût de 4 000 à 6 000 €, adapté aux grands terrains.
• Captage vertical : sonde géothermique en double U jusqu’à 100 m de profondeur, 66 % des installations, coût de forage de 50 à 80 € par mètre linéaire.
• Corbeille géothermique : structure compacte de 2,5 m de hauteur sur 1,2 m de diamètre, environ 1 kW par unité, adaptée aux terrains réduits.
• Captage sur nappe phréatique : prélèvement puis réinjection de l’eau, avec deux puits ou une configuration équivalente selon l’installation.

Critères de choix selon le terrain, la profondeur et le budget

Sur un plan économique, le captage horizontal reste le moins coûteux à l’installation, entre 4 000 et 6 000 €, à condition de disposer d’un sol conducteur. Le captage vertical exige un investissement plus élevé, mais sa récupération de chaleur est plus stable sur l’ensemble de la saison froide.

La corbeille géothermique s’impose comme solution intermédiaire dès que la parcelle exclut le captage horizontal sans atteindre les 3 à 4 mètres de profondeur qui rendraient le forage indispensable. Selon la configuration, cette option permet de conserver une emprise limitée tout en évitant le coût d’une sonde profonde.

Dans tous les types de captage géothermique, le transfert d’énergie repose sur un fluide caloporteur : un mélange eau-glycol, par exemple du monopropylène glycol type Neutragard Neo dilué à 35 %. Ce caloporteur évite le gel dans les boucles enterrées et transporte la chaleur jusqu’à la pompe à chaleur. En pratique, les kits prêts à poser réunissent souvent capteurs, collecteurs, regards modulaires, connectique en laiton et fluide.

Géothermie maison ancienne et solutions mixtes

En rénovation, des systèmes géothermiques bien dimensionnés peuvent s’intégrer à un bâti existant, y compris dans une maison ancienne, à condition de valider en amont la structure, les hauteurs disponibles et le mode d’émission de chaleur le plus cohérent.

Installer un plancher chauffant géothermique en rénovation

Le bon dimensionnement commence par une contrainte simple : l’épaisseur disponible, car elle conditionne à la fois la chape éventuelle, les reprises de seuils et la compatibilité avec le revêtement final.

Trois solutions se distinguent selon la configuration du support :

• Plancher Classique : épaisseur de 13 à 50 mm, adaptée à une pose sur dallage béton existant, avec un impact limité sur la hauteur sous plafond.
• Plancher Tradi : à partir de 2 cm, avec différents isolants selon le support, pour une mise en œuvre polyvalente.
• Plancher Gypse : 18 mm d’épaisseur, conçu pour les structures bois anciennes, sans chape humide.
• Revêtements compatibles : carrelage collé directement, parquet contrecollé de 14 mm ou parquet flottant.

À vérifier avant tout : la portance des planchers existants et la hauteur sous plafond. Une surélévation de 13 mm reste souvent discrète, mais elle oblige fréquemment à reprendre les plinthes et les seuils de portes.

PAC plancher chauffant et radiateur : une combinaison possible

La combinaison PAC, plancher chauffant et radiateur convient aux chantiers où une zone ne peut pas recevoir d’émetteur basse température uniforme. Lorsqu’une pièce ne peut pas accueillir de plancher chauffant, par exemple sur un plancher bois ancien trop souple ou dans un local difficile d’accès, la pompe à chaleur géothermique peut alimenter un plancher chauffant dans les pièces principales et des radiateurs basse température ailleurs.

La différence se joue sur le réglage hydraulique par zone : le plancher chauffant travaille à basse température, tandis que les radiateurs demandent une gestion distincte pour conserver un bon niveau de confort. En rénovation, la température de surface de la dalle ne doit pas dépasser 28 °C, conformément à l’arrêté du 23 juin 1978; avec une eau circulant à moins de 35 °C, ce fonctionnement permet généralement de maintenir 20 °C dans la pièce.

En complément, une pompe à chaleur associée à des systèmes géothermiques ouvre droit à plusieurs aides financières : MaPrimeRénov’, prime énergie et certificats d’économies d’énergie.

Produits recommandés

Corbeille tube spiralé capteur geothermique

À partir de 4 462,80 €

Regard pour capteur geothermique

574,20 €

Cavalier de fixation capteur géothermique

39,00 €

Purgeur automatique pour collecteur plancher France Geothermie

18,00 €

Rafraîchissement géothermique via le plancher chauffant

Une installation géothermique avec plancher chauffant ne sert pas uniquement à produire de la chaleur en hiver. Elle peut aussi assurer un rafraîchissement efficace en été, en exploitant la température naturellement plus basse du sous-sol. Le même réseau de plancher chauffant-rafraîchissant suffit : il diffuse une fraîcheur douce sans ajouter d’équipement de diffusion dans les pièces.

Le principe du géocooling passif et de la pompe à chaleur réversible

Le rafraîchissement géothermique s’appuie sur un écart de température simple à valoriser : l’eau captée en profondeur reste sous les 18 °C, puis circule dans un plancher chauffant-rafraîchissant pour abaisser l’ambiance intérieure autour de 25 à 26 °C, y compris en fin d’été. En mode géocooling passif, un échangeur à plaques transmet cette fraîcheur au circuit de chauffage sans solliciter la pompe à chaleur. Le bon dimensionnement commence par ce point : vérifiez la profondeur de captage et la température réelle disponible en été.

À l’inverse, le mode actif repose sur une pompe à chaleur réversible. L’eau envoyée dans le plancher rafraîchissant se situe alors entre 14 et 18 °C, ce qui permet un rafraîchissement plus soutenu avec un rendement annoncé 3,5 fois supérieur à celui des climatiseurs conventionnels. Selon la configuration, le système peut aussi être associé à des panneaux solaires utilisés la nuit ou à l’eau d’un puits.

Les avantages du rafraîchissement géothermique face à la climatisation

Le géocooling passif peut représenter entre 10 et 50 % de l’usage annuel selon les régions françaises, et couvrir jusqu’à 40 % des besoins thermiques dans les zones chaudes, là où une climatisation classique consomme de l’électricité en continu.

Un plancher chauffant rafraîchissant bien réglé fonctionne sans courant d’air et sans bruit de soufflage, contrairement à une climatisation traditionnelle. Le confort reste stable d’une pièce à l’autre, avec une diffusion douce mieux adaptée aux usages prolongés en journée comme la nuit.

À vérifier avant tout : les organes de protection du circuit. Un aquastat de sécurité installé sur la tuyauterie protège le système pendant les phases de rafraîchissement, tandis qu’un filtre anti-boue magnétique de 1" limite l’encrassement des circuits fins du plancher chauffant et du plancher rafraîchissant.

Composants, coûts et plancher chauffant maison passive

Accessoires clés pour un système géothermique performant

Dans un plancher chauffant de maison passive, la précision compte à chaque étape. Les besoins énergétiques restant inférieurs à 15 kWh/m²/an, le réseau doit réagir vite et diffuser la chaleur avec régularité : des tubes en PEX ou en PB, limités à 100 à 120 m par circuit, réduisent les pertes de charge, avec un entraxe de 10 cm dans les zones froides et de 15 cm dans les espaces intérieurs.

La base de pose conditionne ensuite le résultat. Un support nivelé avec une tolérance de 3 mm/m², une isolation XPS de 30 à 50 mm offrant une résistance thermique d’au moins 2,5 m²·K/W, ainsi qu’une bande périphérique en mousse EPDM de 8 à 10 mm permettent d’absorber les dilatations et de stabiliser l’ensemble. La chape, adjuvantée avec fluidifiant, améliore le contact entre les tubes et la masse d’émission : à privilégier quand l’objectif est de conserver une température homogène sur toute la surface.

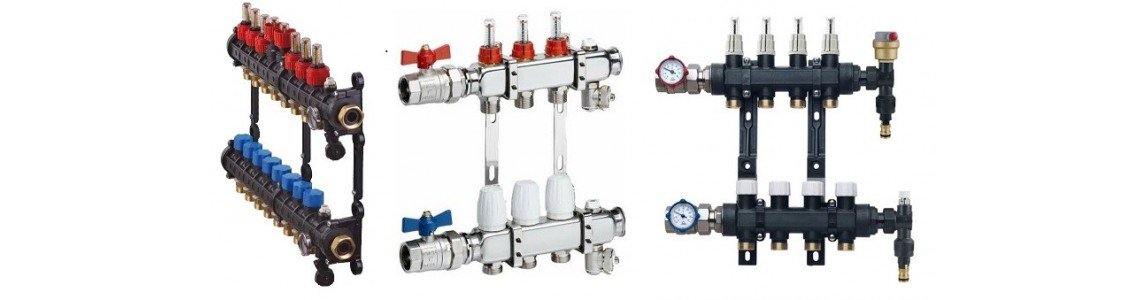

• Collecteur (nourrice) : en inox ou en polymère avec raccords laiton pour PER et multicouche, il intègre vannes, débitmètres et purgeurs pour un équilibrage zone par zone.
• Filtre anti-boue magnétique 1" : il protège les circuits fins contre l’encrassement et préserve les échanges thermiques dans la durée.
• Actionneurs thermiques 230V : ils pilotent le chauffage par zone avec une faible consommation électrique.
• Aquastat de sécurité : monté directement sur la tuyauterie, il sécurise le fonctionnement en chauffage comme en rafraîchissement.

À cela s’ajoutent les éléments de pose : accessoires plancher chauffant, agrafes, agrafeuse dédiée, pince coupe-tube, plots d’isolation et dérouleurs. La différence se joue sur la compatibilité avec le collecteur et l’épaisseur de chape prévue. Vérifiez aussi la tenue mécanique des fixations avant coulage.

Rentabilité économique et durée de vie du système

Le budget initial reste structurant. Pour une maison de 120 m² équipée d’une PAC géothermique, d’un captage vertical et d’un plancher chauffant, l’investissement total se situe entre 21 400 et 22 400 €. La différence se joue sur la nature du captage, le niveau d’équipement retenu et les conditions du chantier.

Le retour sur investissement se situe entre 6 et 8 ans selon la région et les usages, tandis que la consommation électrique annuelle d’une maison de 100 m² bien isolée se maintient entre 230 et 370 €, directement liée au COP élevé obtenu à basse température de refoulement.

Environ 25 ans pour la pompe à chaleur et les tubes, plus de 50 ans pour les capteurs enterrés : ces durées consolident la rentabilité déjà évoquée. L’entretien annuel, obligatoire entre 4 et 70 kW, représente 100 à 300 € et comprend le contrôle du fluide caloporteur, des organes électriques, des filtres et des échangeurs. Faites suivre ces points régulièrement.

Spécificités d'installation pour une maison passive

Dans une maison passive, le chauffage par géothermie fonctionne avec des puissances contenues mais des réglages précis. Les systèmes géothermiques sont généralement associés à des pompes à chaleur de 6 à 15 kW pour des surfaces de 100 à 300 m², avec échangeurs à plaques en acier inoxydable. Selon la configuration, les valeurs de référence sont les suivantes : température de refoulement de 35 à 40 °C en hiver, retour de 28 à 32 °C, pression de service de 1,5 à 2,5 bar et vitesse de circulation de 0,25 à 0,5 m/s.

Le bon dimensionnement commence par l’étude des déperditions du bâtiment. Une pompe à chaleur surdimensionnée dégrade le rendement, augmente les cycles et renchérit l’installation, alors qu’un ajustement fin améliore la diffusion de chaleur et le confort en rafraîchissement passif si le système l’autorise.

En complément, l’ajout de panneaux solaires hybrides peut réduire de 50 % la consommation électrique de la pompe à chaleur. Le COP passe alors en moyenne de 4 à 6, ce qui ramène la consommation électrique annuelle à moins de 200 € pour 100 m². À vérifier avant tout : l’adéquation entre les capteurs, le mode de captage retenu et les besoins réels du logement.
