Comprendre le fonctionnement d'un plancher chauffant hydraulique, c'est saisir la logique complète d'un système de chauffage au sol : circulation du fluide, rôle du collecteur, diffusion douce et homogène dans la dalle. Cet article détaille chaque composant, les règles de réglage, les étapes d'installation et les critères de dimensionnement, pour vous donner une vision technique avant tout choix ou achat de matériel.

Principe du plancher chauffant hydraulique

Le plancher chauffant hydraulique fonctionne en faisant circuler de l'eau chaude dans un réseau de tubes noyés dans une chape. La chaleur se propage ensuite par conduction dans le sol, puis par rayonnement vers la pièce, sans émetteur mural ni courant d'air. Pour découvrir l'ensemble du matériel nécessaire, le kit plancher chauffant hydraulique complet regroupe tubes, collecteur, vannes et aquastat pour des surfaces de 30 à 120 m².

Le circuit d'eau chaude

Pour bien comprendre le fonctionnement d'un plancher chauffant hydraulique, suivez le trajet du fluide. L'eau, chauffée entre 30 et 45 °C par une pompe à chaleur, une chaudière ou un système solaire thermique en appoint, est envoyée dans les boucles via le collecteur. Elle cède progressivement son énergie à la chape, puis revient refroidie vers le générateur pour être réchauffée. Le système repose sur le principe du chauffage à eau chaude à basse température, ce qui le distingue fondamentalement des radiateurs classiques alimentés à 60–70 °C.

Une pompe adaptée maintient en permanence le débit requis dans chaque boucle, garantissant une circulation régulière du fluide caloporteur. En pratique, la performance globale dépend autant du bon dimensionnement de cette pompe que du calepinage des tuyaux dans la dalle. Un débit insuffisant crée des déséquilibres entre les zones et nuit à la diffusion uniforme de la chaleur.

La diffusion par le sol

La chaleur progresse d'abord par conduction dans la masse de béton, puis rayonne vers la pièce depuis l'ensemble de la surface du sol. Un schéma de principe du plancher chauffant hydraulique représente la chaîne complète, générateur, circulateur, collecteur, boucles en serpentin et retour d'eau, ce qui aide à visualiser chaque étape de transfert thermique avant de lancer une installation.

La chape coulée sur les tubes joue un rôle décisif : elle enrobe complètement le réseau et assure la transmission thermique vers le revêtement de sol. Un adjuvant fluidifiant peut être incorporé à la chape pour améliorer cet enrobage et éviter les poches d'air. Les accessoires pour plancher chauffant hydraulique disponibles chez TNC France incluent notamment ces adjuvants et tous les consommables liés à la chape.

Le rôle du collecteur

Le collecteur constitue le cœur de distribution du réseau hydraulique : il reçoit l'eau chaude du générateur, la répartit vers chaque boucle selon un débit équilibré, puis collecte l'eau de retour refroidie. Disponible en version inox ou polymère, il peut gérer de 2 à 8 circuits selon la surface à couvrir, et ses vannes droites permettent d'ajuster individuellement le débit de chaque zone. L'étude de calepinage pour plancher chauffant hydraulique réalisée par TNC France précise le réglage de débit de chaque boucle dès la conception du projet.

Régler le chauffage pour un confort durable

Un plancher chauffant hydraulique présente des caractéristiques de régulation bien différentes de celles des émetteurs classiques. Les bonnes plages de température, l’inertie thermique de la dalle et le choix d’un générateur compatible déterminent le confort et la sobriété énergétique du système sur le long terme.

Températures à respecter

Régler correctement un chauffage au sol hydraulique commence par la maîtrise des limites réglementaires : la température de l’eau dans le circuit ne doit pas dépasser 50 °C, tandis que la surface du sol fini est limitée à 28 °C en tout point, conformément à l’arrêté ministériel du 23 juin 1978 modifié.

• Température de départ recommandée : entre 30 et 45 °C pour une eau circulant dans les boucles à rendement optimal.
• Température maximale de l’eau : 50 °C, valeur limite fixée par le NF DTU 65.14 et protégée par l’aquastat de sécurité.
• Température de surface du sol : 28 °C maximum en tout point de la pièce occupée.
• Économie par degré : réduire la consigne de 1 °C abaisse la consommation énergétique d’environ 7 %.

La régulation fine repose sur un thermostat électronique relié à une sonde extérieure et programmable par plages horaires. L’aquastat de sécurité complète ce dispositif : monté directement sur la tuyauterie par ressort de maintien, il ajuste la température maximale envoyée dans le plancher et protège l’ensemble du réseau en cas de dérive du générateur.

Thermostat et inertie thermique

Le plancher chauffant hydraulique offre une inertie thermique élevée : la masse de béton de la dalle accumule la chaleur et la restitue progressivement, bien après l’arrêt du générateur. Cette propriété, souvent citée parmi les avantages et inconvénients du plancher chauffant, implique qu’une modification de consigne ne produit pas d’effet immédiat sur la température ressentie. La programmation doit donc anticiper les besoins plutôt que réagir après coup.

Grâce à cette inertie, baisser significativement la température la nuit ou lors d’absences courtes est rarement pertinent. Le thermostat programmable conserve son utilité pour les absences longues ou les changements de mode saisonnier, mais les variations nocturnes importantes consomment plus d’énergie qu’elles n’en économisent. La planification horaire doit donc tenir compte du temps de montée en température propre à chaque installation.

Générateurs compatibles

La pompe à chaleur air-eau ou géothermique est le générateur idéal pour ce type de système : fonctionnant nativement à basse température, elle atteint un COP supérieur à 3, voire compris entre 8 et 9 durant les mois les moins froids. La chaudière à condensation constitue une alternative efficace, car son rendement est optimal lorsque l’eau de retour est froide, condition naturellement réunie avec un plancher chauffant.

Une ancienne chaudière fioul ou gaz non modulante, qui produit une eau plus chaude, reste utilisable à condition d’intégrer une vanne mélangeuse ou un module de régulation pour abaisser la température de départ en dessous de 50 °C. Un système solaire thermique peut également intervenir en appoint pour préchauffer l’eau du circuit lors des journées ensoleillées.

Dans les configurations existantes où le générateur impose une eau plus chaude, la vanne mélangeuse devient indispensable et doit être dimensionnée avec soin par rapport au nombre de circuits desservis.

Produits recommandés

Kit de base pour Plancher chauffant Mince

78,00 €

Unité de régulation Collecteur Plancher chauffant

623,80 €

Kit vanne pour collecteur plancher chauffant

À partir de 93,06 €

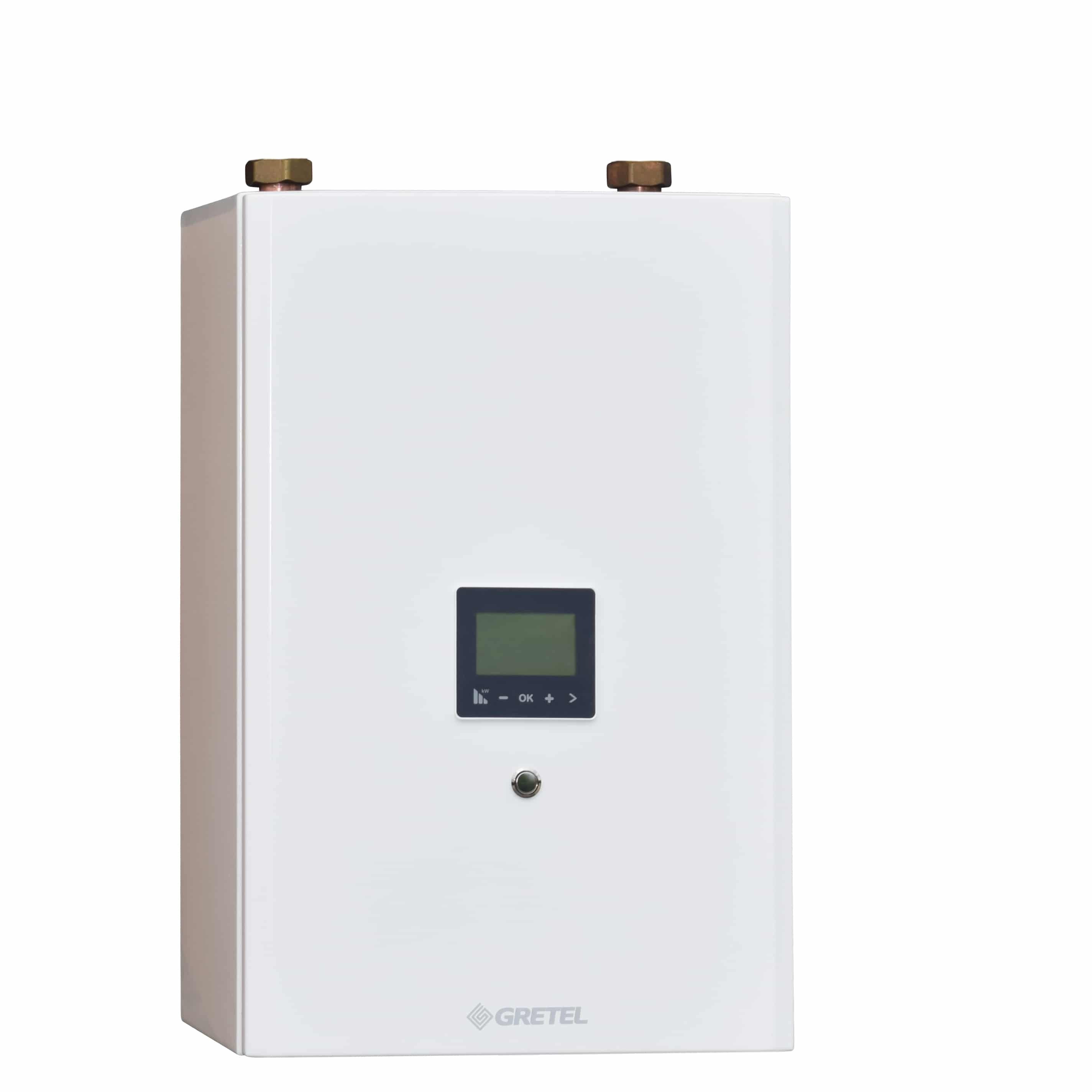

Chaudière électrique murale plancher chauffant 3 à 12 kw

À partir de 5 178,00 €

Agrafeuse pour plancher chauffant

336,00 €

Étapes d'installation d'un plancher chauffant

Une installation soignée conditionne directement les performances thermiques et la durabilité du réseau. Chaque étape, du support isolant à la coulée de chape, obéit à des règles techniques précises : leur respect garantit une diffusion homogène de la chaleur et une mise en service sans mauvaise surprise. Le guide de pose d'un plancher chauffant hydraulique fourni par TNC France accompagne l'installateur à chaque phase du chantier.

Préparer l'isolation et le support

Consulter un guide de pose pour plancher chauffant hydraulique avant de démarrer permet d'éviter les erreurs coûteuses en phase de chape. La dalle support doit être propre, plane et stable. Les panneaux isolants, en polyuréthane ou en XPS, sont ensuite posés directement sur cette dalle, en veillant à couvrir l'intégralité de la surface à chauffer sans laisser de pont thermique. La certification ACERMI des isolants garantit leur conformité aux exigences des DTU de référence.

La bande périphérique est posée autour de chaque pièce avant la mise en place des tubes. Elle accompagne la dilatation de la chape lors des cycles de chauffe et limite les transferts de chaleur vers les murs. Sans cette bande, la chape risque de fissurer à long terme, compromettant la durabilité du réseau hydraulique encastré. Les points essentiels à vérifier avant tout sont :

• Planéité du support : tolérance maximale à respecter pour garantir un enrobage régulier des tubes par la chape.
• Épaisseur de l'isolant : adaptée à la zone climatique et aux exigences thermiques de la construction, conforme au DTU.
• Bande périphérique continue : présente sur tout le pourtour de chaque pièce, sans interruption ni chevauchement insuffisant.

En rénovation, l'épaisseur totale du complexe isolant et chape peut rehausser le niveau du sol de 8 à 12 cm environ. Dès que la hauteur disponible est restreinte, des systèmes basse épaisseur utilisant des modules rainurés de 20 à 30 mm constituent une alternative adaptée, notamment pour les rénovations soumises à des contraintes de seuil de porte ou de raccord de revêtement.

Poser les boucles hydrauliques

Une fois l'isolant posé, les tubes DN16, disponibles en PER, PER BAO ou multicouche, sont déployés en serpentin sur le support à l'aide d'un dérouleur professionnel qui facilite le dégagement des couronnes sans torsion ni vrille. Le calepinage à 15 cm d'entraxe est la règle de référence : il garantit la diffusion homogène de la chaleur dans l'ensemble du plancher chauffant. Les points de contrôle à respecter lors de cette phase sont :

• Entraxe de 15 cm : à maintenir sur toute la surface pour assurer une émission thermique uniforme et un fonctionnement performant.
• Fixation par agrafes : 300 agrafes courtes par boîte permettent de fixer les tubes sur le support isolant en maintenant le calepinage prévu.
• Tube PER BAO : la barrière anti-oxygène intégrée limite l'entrée d'oxygène dans le circuit et réduit les risques de corrosion et de boues.
• Raccordement au collecteur : les boucles sont connectées par des raccords eurocône ; vannes et purgeurs assurent l'équilibrage et l'étanchéité du réseau.

Une pince coupe-tube, compatible avec les diamètres de 14 à 32 mm, permet d'effectuer des découpes nettes avant le raccordement au collecteur. Avant la coulée de chape, un test de pression hydraulique est indispensable pour s'assurer de l'étanchéité complète du réseau. Ce contrôle, maintenu pendant toute la durée de la coulée, protège contre tout défaut non détecté une fois les tubes enfouis.

Couler la chape et finir

La chape fluide est coulée sur le réseau sous pression : elle enrobe les tubes et assure la conduction thermique vers le revêtement de sol. Un adjuvant liquide fluidifiant pour béton, incorporé au mélange, améliore la fluidité de la chape et favorise un enrobage complet sans vide autour des tubes. La hauteur de chape au-dessus des tubes doit respecter les prescriptions du NF DTU 65.14 pour garantir la résistance mécanique et la performance thermique de la dalle.

La chape doit sécher au minimum 15 jours avant tout test de chauffage et avant la pose du revêtement de sol. Une fois l'installation réalisée et séchée, un module chauffe-dalle électrique assure la mise en chauffe réglementaire initiale et progressive du plancher, conformément aux exigences du DTU. Ce n'est qu'à l'issue de cette montée en température contrôlée que le revêtement de sol définitif, carrelage, parquet ou autre, peut être posé.

Dimensionner son installation de chauffage au sol

Le bon dimensionnement commence par une analyse précise des besoins thermiques de chaque pièce, car une installation sous-dimensionnée ne compensera pas les déperditions et une installation surdimensionnée entraîne des surconsommations et un inconfort thermique. La surface à couvrir, le type de générateur et la configuration du bâtiment déterminent ensemble le kit, les composants et l'étude technique à mobiliser.

Choisir un kit adapté

Les kits prêts à poser proposés par TNC France s'adaptent à des surfaces de 30 m² avec 2 circuits jusqu'à 120 m² avec 8 circuits. Chaque kit inclut les éléments essentiels pour simplifier l'approvisionnement et réduire les risques d'oubli sur chantier. Les critères de sélection du kit à retenir sont :

• Surface à couvrir : de 30 à 120 m², les quantités de tubes et le nombre de circuits augmentent proportionnellement avec la surface.
• Type de tube : PER standard, PER BAO pour limiter la corrosion, ou multicouche pour les rénovations à hauteur de chape restreinte.
• Collecteur : inox ou polymère, équipé de vannes droites et de raccords, disponible en version 2 à 8 circuits selon la configuration.
• Aquastat de sécurité : inclus dans le kit pour protéger le réseau en limitant la température maximale de l'eau envoyée dans le plancher.

Selon la configuration du bâtiment, le tube multicouche offre une conductivité thermique supérieure au tube PER grâce à sa feuille d'aluminium, et son faible indice de dilatation réduit les déformations mécaniques dans la chape. Il est plus coûteux que le PER, mais sa durée de vie plus importante le rend pertinent sur des projets de longue durée. Les tubes et collecteurs sont garantis respectivement 15 ans et 2 ans, conformément aux engagements TNC France.

Étude technique et normes

L'étude de calepinage réalisée par TNC France fournit un plan détaillé du tracé des boucles, la position du collecteur, les longueurs compatibles avec chaque circuit et le réglage du débit nécessaire à chaque zone. Pour les constructions neuves, elle peut intégrer une analyse RT2012 avec bilan déperditif pièce par pièce, afin d'adapter précisément la puissance thermique émise aux besoins réels du bâtiment. Les documents à transmettre, fiche de renseignements, plan coté à l'échelle en PDF et étude thermique, sont à envoyer à contact@tnc-france.fr pour lancer l'étude.

Le cadre normatif du plancher chauffant hydraulique repose sur le NF DTU 65.14 et la norme NF EN 1264-4, qui définissent les conditions de mise en œuvre, les températures de fonctionnement maximales et les exigences sur les matériaux. Les tubes en polyéthylène réticulé doivent répondre à la norme NF ISO 15875, et les isolants peuvent bénéficier de la certification ACERMI pour attester leur conformité. Le système proposé par TNC France est conforme à l'ensemble de ces références, avec une garantie de 15 ans sur les tubes.

À vérifier avant tout lors de la réception de l'étude : la compatibilité de la géométrie des pièces avec les longueurs de boucles disponibles, le positionnement optimal du collecteur pour équilibrer les longueurs de circuit et l'adéquation entre la puissance thermique calculée et le générateur prévu. Un filtre anti-boue et magnétique, recommandé en complément du réseau, prévient l'encrassement des circuits fins et protège durablement la pompe et le collecteur contre les dépôts.

Revêtements et entretien

Le choix du revêtement de sol influence directement la performance thermique du plancher chauffant hydraulique : le carrelage transmet la chaleur efficacement et reste le matériau de référence, tandis que le bois impose une température de fonctionnement plus basse pour éviter les déformations. Les compatibilités à connaître sont :

• Carrelage et pierre : revêtements les plus efficaces thermiquement, nécessitent des colles spéciales adaptées au chauffage par le sol.
• Parquet contrecollé : compatible sous conditions de température maîtrisée ; les parquets épais réduisent significativement la diffusion de chaleur.
• Moquette : certaines références sont incompatibles ; vérifier la résistance thermique totale avant toute pose sur plancher chauffant.
• Petites pièces humides : dans une salle de bains de petite surface, un sèche-serviettes en complément reste conseillé si la surface chauffante est insuffisante.

L'entretien courant du plancher chauffant se limite à surveiller régulièrement la pression du circuit, à maintenir entre 1,5 et 2 bars, et le niveau d'eau du système. Un contrôle professionnel annuel est recommandé pour vérifier les réglages et les performances, et un examen approfondi du plancher tous les 5 à 7 ans permet de détecter tout encrassement ou déséquilibre de circuit. Certaines assurances conditionnent leur prise en charge à la preuve de cet entretien régulier.
