Comprendre le fonctionnement d’un plancher chauffant avec une pompe à chaleur aide à dimensionner correctement le système, à affiner ses réglages et à réaliser des économies durables sur la facture de chauffage. Ce guide présente le principe du circuit hydraulique, le rôle du collecteur et des tuyaux, ainsi que l’influence de la loi d’eau sur le rendement. Pour compléter cette lecture, consultez le fonctionnement d’une pompe à chaleur sol-eau avec plancher chauffant, le rôle du collecteur dans un plancher chauffant et le choix du tube pour plancher chauffant.

Le circuit du plancher chauffant hydraulique

Un plancher chauffant hydraulique repose sur un réseau de tuyaux installé sur un isolant thermique, au-dessus de la dalle porteuse, puis recouvert d’une chape en béton. L’émission de chaleur reste ainsi homogène, contrairement à celle d’un radiateur concentrée autour d’un point précis.

De l’eau chaude sous le sol

Le principe est simple : de l’eau chauffée à basse température circule dans des boucles intégrées sous la chape. Dans un plancher chauffant avec pompe à chaleur, la pompe à chaleur chauffe l’eau du réseau, qui part vers les boucles à environ 35 °C. Elle revient ensuite autour de 28 °C avant de repartir dans un nouveau cycle. Cet écart limité entre le départ et le retour traduit un transfert thermique progressif.

• Température de départ : l’eau circule généralement entre 35 et 40 °C, bien en dessous des 50 à 70 °C nécessaires à des radiateurs classiques.
• Limite réglementaire : le NF DTU 65.14 fixe à 50 °C la température maximale du fluide dans le réseau et à 28 °C celle de la surface accessible du sol.
• Émission de chaleur : la chaleur se diffuse principalement par rayonnement depuis le sol, ce qui limite l’accumulation au plafond observée avec certains autres systèmes.

À l’inverse, une PAC air-air traite directement l’air ambiant et ne peut pas alimenter un chauffage au sol hydraulique. Dans une maison correctement isolée, la surface d’émission permet de conserver une température agréable sans produire une eau très chaude.

Le rôle de la pompe à chaleur

La pompe à chaleur prélève des calories dans l’environnement : l’air extérieur pour une pompe à chaleur air-eau, ou le sol pour une pompe à chaleur géothermique. Un cycle frigorigène les porte ensuite à une température exploitable. Il comprend un évaporateur, un compresseur, un condenseur et un détendeur ; le fluide frigorigène change d’état pour valoriser l’énergie captée, puis transmet cette chaleur à l’eau du circuit par l’intermédiaire du condenseur. L’eau produite est enfin envoyée vers le plancher chauffant, relié au circuit de distribution.

Une pompe à chaleur géothermique sol-eau utilise la chaleur stable du sous-sol grâce à des capteurs horizontaux enterrés ou à des sondes verticales pouvant atteindre jusqu’à 100 m de profondeur. Comme la température du sol varie peu au cours de l’année, le rendement de la pompe à chaleur reste régulier pendant les périodes froides. Une pompe à chaleur air-eau dépend davantage de la température extérieure et peut voir ses performances évoluer lors des grands froids. Le bon dimensionnement commence par le choix du captage, de l’émetteur et des réglages adaptés aux besoins du bâtiment.

Distribution et pression du chauffage au sol

Une fois l’eau chauffée par la pompe à chaleur, elle doit circuler efficacement dans chaque boucle du plancher chauffant. Le collecteur assure cette distribution hydraulique, maintient les bons débits et permet une régulation par zone.

Le collecteur répartit chaque boucle

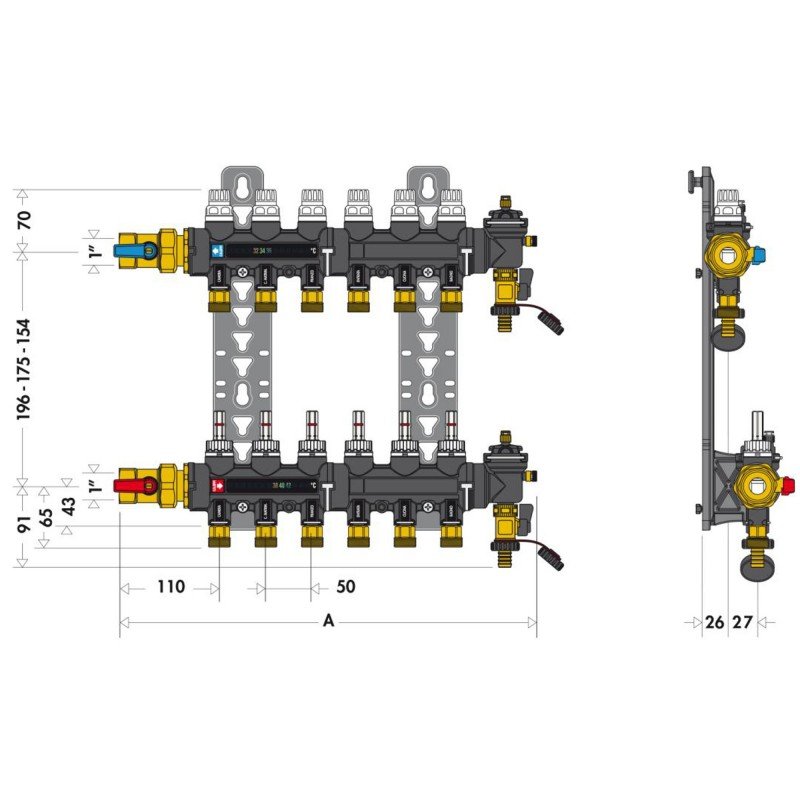

Le collecteur, aussi appelé nourrice, constitue l’élément central du système de chauffage au sol. Il sépare les circuits de départ et de retour : l’eau chaude rejoint chaque boucle par le départ, diffuse son énergie sous la chape, puis revient par le retour avant d’être renvoyée vers la pompe à chaleur. La surveillance de la pression commence à ce niveau, car une pression insuffisante ou mal équilibrée perturbe la circulation dans les boucles les plus longues.

Les collecteurs TNC France sont conçus pour fonctionner à basse température, entre 30 et 45 °C. Ils sont ainsi compatibles avec les pompes à chaleur et les systèmes solaires. Chaque voie possède une vanne de réglage indépendante pour équilibrer hydrauliquement l’installation : aucune pièce n’est sous-chauffée par rapport à une autre, même lorsque les longueurs de boucles diffèrent fortement. Des têtes électrothermiques 230 V peuvent compléter l’ensemble et affiner la régulation par zone.

Débit, pression et purge du circuit

À vérifier avant tout lors de la mise en service : le débit de chaque boucle, lisible directement sur les débitmètres intégrés au collecteur. Ces instruments identifient une boucle sous-alimentée sans démontage du plancher chauffant. Une pompe à chaleur pour plancher chauffant électrique, c’est-à-dire un chauffage au sol à résistances, n’existe pas : une PAC chauffe de l’eau dans un réseau hydraulique et ne peut pas alimenter des fils chauffants ni des câbles résistifs.

• Débitmètres : ils permettent de lire et d’ajuster le débit de chaque circuit, afin d’obtenir une diffusion homogène de la chaleur dans toutes les pièces.
• Purgeurs automatiques : ils évacuent l’air résiduel du réseau hydraulique. Les poches d’air réduisent la circulation et dégradent les performances du chauffage.
• Vannes de réglage par voie : elles équilibrent la pression entre les boucles courtes et longues, ce qui limite les écarts de température entre les pièces.
• Têtes électrothermiques : elles commandent l’ouverture ou la fermeture de chaque circuit selon la demande des thermostats de zone et affinent la régulation par pièce.

Un équilibrage hydraulique précis complète le réglage de la loi d’eau et garantit un fonctionnement cohérent du système. Sans cet ajustement, la pompe à chaleur peut subir des cycles courts, qui usent prématurément le compresseur et réduisent l’efficacité énergétique. L’ajout d’un ballon tampon stabilise également les cycles et contribue à prolonger la durée de vie de la pompe à chaleur.

Pourquoi la PAC exige un réseau hydraulique

La pompe à chaleur air-eau et la pompe à chaleur géothermique produisent de la chaleur sous forme d’eau chaude. Elles nécessitent donc un réseau de distribution hydraulique pour transmettre cette énergie aux émetteurs. Le plancher chauffant convient particulièrement à cette configuration : sa basse température de fonctionnement correspond aux conditions de sortie naturelles de la pompe à chaleur, sans recours systématique à une résistance d’appoint.

Des radiateurs basse température peuvent aussi fonctionner avec une pompe à chaleur, mais ils demandent une eau légèrement plus chaude que le plancher chauffant pour fournir une puissance équivalente. Quelques degrés suffisent à modifier la consommation annuelle d’électricité, car chaque point de COP gagné réduit directement les coûts de chauffage. La différence se joue sur la température de départ.

Une PAC hybride, qui associe une pompe à chaleur à une chaudière à gaz, ou une configuration solarothermique combinant des panneaux solaires thermiques et une pompe à chaleur, peut également alimenter un plancher chauffant. Ces solutions couvrent les pointes de froid hivernal sans surdimensionner la pompe à chaleur, tout en préservant les économies d’énergie pendant la majeure partie de la saison de chauffage.

Pourquoi la pompe à chaleur est performante

La performance d’une pompe à chaleur associée à un plancher chauffant repose sur un principe simple : plus la température d’eau demandée reste basse, moins le système fournit d’efforts et plus son rendement progresse. Cette compatibilité entre le plancher chauffant et les conditions de fonctionnement de la pac en fait une solution particulièrement adaptée au chauffage résidentiel.

Une basse température pour réduire la consommation

Le plancher chauffant fonctionne grâce à une eau généralement comprise entre 35 et 40 °C. Ce niveau est nettement inférieur aux 50 à 70 °C nécessaires à des radiateurs traditionnels haute température. Selon les données disponibles, une diminution de 10 °C de la température de l’eau permet de gagner environ un point de COP. L’installation d’une pompe à chaleur avec un plancher chauffant dépend donc directement de la maîtrise de la température de départ, condition essentielle pour réaliser des économies durables.

En pratique, l’installation d’un plancher chauffant associée à une pompe à chaleur peut diviser par deux, voire par trois, la facture de chauffage par rapport à une chaudière classique, selon le logement et l’installation de référence. Une pompe à chaleur air-eau correctement configurée avec un plancher chauffant peut dépasser un COP de 4 dans des conditions favorables. Pour installer une pompe à chaleur avec un plancher chauffant, un bilan thermique préalable reste indispensable : il permet de déterminer la puissance nécessaire et d’éviter le surdimensionnement.

PAC air/eau ou géothermique sol/eau

Le choix entre une pompe à chaleur air-eau et une pompe à chaleur géothermique sol-eau dépend surtout de la superficie du terrain, des contraintes d’urbanisme et du budget. La pompe à chaleur air-eau est plus simple à installer, tandis que la solution géothermique bénéficie d’une source de chaleur plus stable et d’un rendement plus régulier au fil de l’année, y compris pendant les épisodes de grand froid. Le prix d’une pompe à chaleur destinée à un plancher chauffant varie selon la technologie, la puissance requise et la complexité du chantier.

Pour une maison bien isolée de 150 m² nécessitant environ 10 kW de chauffage, une PAC géothermique affichant un COP de 5 consomme seulement 2 kW électriques. Ces 2 kW fournissent les 10 kW thermiques nécessaires. Le captage horizontal demande une surface de terrain d’environ 1,5 à 2 fois celle du logement, soit environ 300 m de tuyaux pour 120 m². Les sondes verticales, longues de 50 à 100 m, occupent quant à elles très peu d’espace en surface. Le captage vertical affiche généralement un COP compris entre 4 et 5, contre 3 à 4 pour le captage horizontal.

Le COP mesure l’efficacité du chauffage

Le COP, ou coefficient de performance, correspond au rapport entre l’énergie thermique produite et l’électricité consommée. Un COP de 4 signifie qu’avec 1 kW électrique, la pompe à chaleur fournit 4 kW de chaleur utile pour le chauffage. C’est cette conversion de l’énergie qui explique les économies réalisées par rapport à un chauffage électrique direct. Le SCOP, coefficient de performance saisonnier, mesure cette efficacité sur l’ensemble de la saison de chauffage.

Le fonctionnement à basse température du plancher chauffant améliore naturellement le COP de la pompe à chaleur : l’écart entre la température de la source froide et celle de l’eau produite est plus faible. Les repères à retenir sont un SCOP d’au moins 5,3 pour une pompe à chaleur air-eau, 5,6 pour une pompe à chaleur géothermique sol-eau et 7,5 pour une PAC eau-eau sur nappe phréatique. Ces références facilitent la comparaison des systèmes et le dimensionnement de l’installation d’une pompe à chaleur avec un plancher chauffant.

Produits recommandés

Panneau pour plancher chauffant Mince 1200x600 Epaisseur 25 mm

40,80 €

Kit de base pour Plancher chauffant Mince

78,00 €

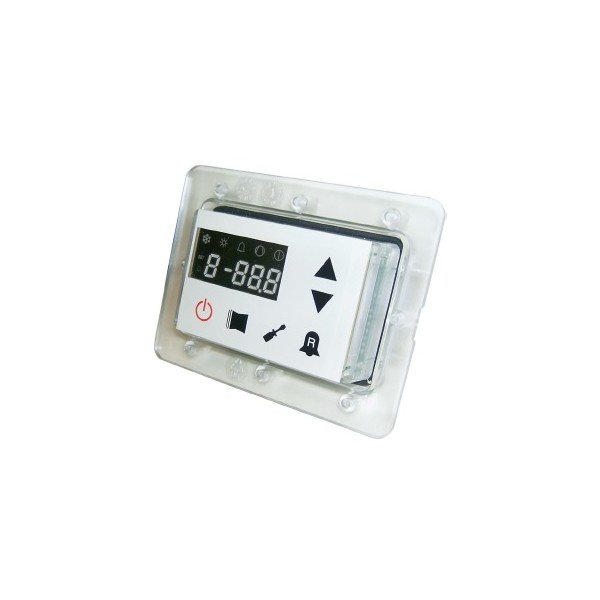

Unité de régulation Collecteur Plancher chauffant

623,80 €

Kit vanne pour collecteur plancher chauffant

À partir de 93,06 €

Agrafeuse pour plancher chauffant

336,00 €

Régler une PAC pour un confort durable

Une pompe à chaleur bien installée sur un plancher chauffant ne se contente pas de produire de la chaleur. Elle doit aussi être réglée avec précision pour maintenir un confort thermique constant et limiter la consommation d'énergie. Deux paramètres comptent particulièrement : la loi d'eau, qui adapte la température de départ à la température extérieure, et l'équilibrage hydraulique des boucles au niveau du collecteur. À vérifier avant tout : la loi d'eau doit être active et réglée aussi bas que possible.

La loi d'eau pilote la température

La loi d'eau ajuste automatiquement la température de départ envoyée dans le plancher chauffant selon la température extérieure mesurée. Avec une pompe à chaleur pour plancher chauffant et climatisation réversible, ce paramètre conditionne aussi le passage en mode rafraîchissement estival : la circulation d'eau froide dans le sol remplace alors celle de l'eau chaude. Le réglage de cette courbe de chauffe constitue l'une des opérations techniques les plus importantes après la mise en service.

• Courbe plate : adaptée aux maisons neuves très bien isolées, elle demande peu d'élévation de la température de départ, même par temps froid. Le COP reste ainsi plus favorable.
• Courbe plus raide : nécessaire dans les bâtiments anciens plus déperditifs, elle augmente davantage la température de départ lorsque le froid s'intensifie, au détriment du rendement.
• Température ambiante cible : le réglage se situe couramment entre 18 et 21 °C. Un plancher chauffant procure à 18 °C un confort comparable à celui d'autres émetteurs réglés à 20 °C.
• Calibration basse : la courbe doit rester aussi basse que le confort le permet, car chaque degré supplémentaire en départ d'eau augmente la consommation de la pompe à chaleur.

En pratique, la courbe de chauffe se contrôle en observant la température de départ pendant une journée froide. Elle peut ensuite être ajustée si certaines pièces restent inconfortables ou si la pompe à chaleur chauffe inutilement l'eau. Un installateur qualifié RGE effectue ce réglage lors de la mise en service, puis l'affine au fil des saisons selon les retours des occupants.

L'équilibrage hydraulique du collecteur complète la loi d'eau. Il adapte le débit de chaque boucle à sa longueur et aux besoins thermiques de la pièce desservie. Sans cette opération, certaines zones peuvent être trop chaudes tandis que d'autres restent froides, ce qui oblige à augmenter la température de départ pour compenser la boucle la moins alimentée. Ce réglage est indissociable d'un système de chauffage performant.

Gérer l'inertie du plancher chauffant

La chape de béton qui recouvre les tuyaux constitue une masse thermique importante. Elle met plusieurs heures à monter ou à descendre en température. Cette inertie rend le plancher chauffant peu adapté aux abaissements et aux relances heure par heure, contrairement aux radiateurs, qui réagissent en quelques minutes. La programmation doit donc anticiper les besoins de chauffage plutôt que d'attendre le dernier moment.

Cette inertie devient un avantage lorsque la pompe à chaleur fonctionne la nuit pour profiter de tarifs électriques réduits. La chape emmagasine l'énergie produite durant les heures creuses, puis la restitue progressivement pendant la journée. Ce fonctionnement décalé réduit le coût de l'énergie consommée sans compromettre le confort. Dès que la programmation est correctement ajustée, ce principe contribue aux économies annuelles.

Rafraîchir la maison par le sol

Une pompe à chaleur réversible peut inverser son cycle en été afin de faire circuler de l'eau fraîche dans les boucles du plancher chauffant. Le sol absorbe alors la chaleur de la pièce et l'évacue vers l'extérieur ou vers le sous-sol, selon la configuration du système. Ce rafraîchissement passif consomme peu d'énergie électrique, puisqu'il exploite la fraîcheur naturelle du terrain plutôt qu'un cycle de réfrigération actif.

La capacité de rafraîchissement reste toutefois limitée. En mode estival, le plancher chauffant abaisse la température intérieure de 2 à 3 °C : ce gain apporte un confort appréciable pendant les nuits chaudes ou les mi-saisons, mais il ne remplace pas la puissance d'une climatisation dédiée lors des épisodes caniculaires. La condensation au sol doit également être surveillée, car elle peut apparaître si la température de l'eau envoyée dans les boucles descend sous le point de rosée ambiant.

Avantages et limites du système de chauffage

Associer une pompe à chaleur à un plancher chauffant offre des avantages concrets en matière de confort, d’efficacité énergétique et d’impact environnemental. Ce système impose toutefois certaines contraintes, surtout en rénovation ou en cas d’intervention sur le réseau. L’analyse de ces éléments aide à prendre une décision adaptée avant le début des travaux.

Les avantages au quotidien

La chaleur diffusée par le sol se répartit de manière homogène dans les pièces, sans zones froides ni courants d’air importants liés à la convection. Le sol tiède procure un confort appréciable au quotidien, notamment dans les salles de bains et les séjours dotés de grandes baies vitrées. Cette émission de chaleur limite aussi le déplacement de poussière dans l’air et contribue à une meilleure qualité de l’air intérieur.

Les bénéfices sont également économiques et environnementaux. Une pompe à chaleur air-eau associée à un plancher chauffant peut réduire les émissions de CO₂ d’un facteur 8 à 10 par rapport à une chaudière au fioul ou au gaz. Correctement dimensionnée, une pompe à chaleur peut diviser par deux, voire par trois, la facture de chauffage par rapport à une solution classique.

• Silencieux et invisible : aucun radiateur n’occupe les murs et aucun bruit de circulation d’eau n’est perceptible dans la pièce. L’espace reste ainsi dégagé et l’esthétique intérieure est préservée.
• Sécurité : l’absence de surfaces fortement chaudes accessibles réduit les risques de brûlure pour les enfants et les personnes âgées, contrairement aux radiateurs à haute température.
• Compatibilité énergétique : le système peut être associé à des panneaux solaires thermiques ou à une pompe à chaleur géothermique, afin de composer une installation à très basse consommation.
• Valorisation du logement : une installation d’un plancher chauffant associée à une pompe à chaleur améliore le diagnostic de performance énergétique et peut augmenter la valeur du bien à la revente.

Dans un logement neuf bien isolé, installer un plancher chauffant permet d’atteindre des températures de départ très basses, parfois proches de 30 °C en mi-saison. La pompe à chaleur fonctionne alors avec un COP proche de ses meilleures valeurs, ce qui réduit la consommation tout en maintenant un confort élevé.

Les contraintes en rénovation

Installer un plancher chauffant en rénovation reste une opération lourde. La chape entraîne une rehausse du sol de 6 à 15 cm, avec des ajustements possibles sur les portes, les plinthes et parfois les escaliers. Des solutions compactes permettent de s’approcher de 6 cm d’épaisseur totale, mais cette donnée doit être vérifiée pièce par pièce.

Le circuit étant intégré dans la chape, une fuite constitue un inconvénient important : la réparation nécessite généralement de déposer une partie du revêtement de sol. Le risque reste faible avec une installation bien réalisée et des tubes de qualité, mais il doit être pris en compte avant l’investissement. Une purge du réseau est recommandée environ tous les trois ans afin de maintenir les performances du système.

Parmi les inconvénients, l’inertie thermique peut compliquer la régulation pendant les intersaisons. Les journées froides et douces alternent parfois rapidement, alors que le pilotage du chauffage au sol hydraulique réagit moins vite. Dans certaines configurations climatiques ou dans les logements insuffisamment isolés, la PAC seule peut aussi atteindre ses limites pendant les périodes les plus froides : un chauffage d’appoint peut alors devenir nécessaire.

Choisir les tubes et dimensionner la PAC

Le bon dimensionnement commence par un bilan thermique rigoureux, réalisé pièce par pièce pour calculer les déperditions du logement. Le choix du tube dépend notamment de la température de service, de la présence d’éléments métalliques sur le réseau, de la facilité de pose et du niveau de rigidité recherché. Pour un chauffage au sol hydraulique standard, le tube PER BAO est couramment retenu grâce à sa barrière anti-oxygène intégrée, qui protège de la corrosion les composants métalliques du collecteur et de la pompe à chaleur.

Des aides comme MaPrimeRénov’ ou la prime Coup de Pouce peuvent contribuer au financement, sous réserve de faire appel à un professionnel certifié RGE et de respecter les conditions en vigueur.
