Cet article explore en détail le fonctionnement d'une pompe à chaleur géothermique et la manière dont elle exploite l'énergie naturellement présente dans le sol. Vous y découvrirez les systèmes de captage utilisés et comment cette technologie assure efficacement votre chauffage ainsi que la production d'eau chaude sanitaire. Comprendre le fonctionnement d'une pompe à chaleur géothermique est essentiel pour bien dimensionner votre installation.

Comment fonctionne une pompe à chaleur géothermique sol-eau

La pompe à chaleur sol-eau fonctionne selon un cycle thermodynamique inversé, en récupérant les calories du sol pour produire une chaleur utilisable. Grâce à des capteurs enfouis dans le sol, le système extrait cette chaleur géothermique, qui reste stable tout au long de l'année. Cette constance garantit des performances régulières, indépendamment des conditions météorologiques extérieures.

Le cycle frigorigène au cœur de la pompe à chaleur sol

Le fonctionnement d'une pompe à chaleur géothermique repose sur la circulation continue d'un fluide frigorigène dans un circuit fermé. Une eau glycolée circule à travers les capteurs enterrés pour transporter l'énergie vers l'évaporateur. Ce fluide s'évapore alors à basse pression, absorbant la chaleur souterraine environnante.

Ensuite, le compresseur accroît considérablement la température du fluide frigorigène en augmentant sa pression. Le fluide chaud transfère ensuite sa chaleur à l'eau de votre installation de chauffage tout en revenant à l'état liquide. Pour finir, un détendeur réduit la pression du liquide avant que celui-ci ne retourne vers l'évaporateur, permettant ainsi de relancer le cycle.

• Évaporateur : le fluide frigorigène y capte les calories grâce à l'eau glycolée provenant des capteurs enfouis.
• Compresseur : il augmente fortement la pression et la température du fluide déjà vaporisé.
• Condenseur : il facilite le transfert de la chaleur vers l’eau du réseau domestique et sanitaire.

Ce cycle fonctionne en continu durant l'hiver, ce qui assure un fonctionnement stable et prévisible de la pompe à chaleur. La température de la chaleur géothermique demeurant constante dans le sol, l’efficacité reste optimale, même durant les périodes de grand froid. L'eau circule de manière sécurisée en boucle fermée à travers le circuit interne.

Extraction et transfert de chaleur géothermique vers les émetteurs

La pompe à chaleur géothermique puise les calories dans le sous-sol à une température modérée. Des réseaux alimentés par de l'eau glycolée assurent le captage de cette énergie vers l'évaporateur. La stabilité thermique caractéristique de la géothermie permet d’excellentes performances tout au long de l’année.

L'eau réchauffée alimente directement vos radiateurs, votre plancher chauffant ou votre ballon d'eau sanitaire. La pompe à chaleur géothermique s’associe idéalement à ces émetteurs basse température, ce qui réduit l’effort thermique global. L'ajout d'un ballon tampon permet également d’optimiser les cycles du compresseur et de prolonger sa durée de vie.

Le dimensionnement définit la quantité de chaleur extraite nécessaire pour répondre aux besoins thermiques de l'habitation. Une puissance de 10 kW suffit généralement pour chauffer un logement bien isolé d'environ 150 m². L'installation complète comprend les capteurs enfouis, l'unité intérieure, le circuit de distribution ainsi que le système de régulation.

Mode réversible et rafraîchissement géothermique en été

Durant l'été, le cycle peut s'inverser pour offrir un rafraîchissement passif à votre logement, sans consommer beaucoup d'énergie. Le système évacue la chaleur intérieure vers le sol, abaissant ainsi progressivement la température ambiante. Ce mode réversible utilise le même circuit et les mêmes capteurs enterrés qu'en période hivernale.

Ce type de rafraîchissement géothermique tire parti de la fraîcheur naturelle du terrain profond pour climatiser efficacement la maison. Plutôt que de rejeter l’air chaud à l’extérieur, le système stocke cette chaleur dans le sol. Cette solution écologique permet de réduire sensiblement votre consommation électrique pendant la saison estivale.

Les systèmes de captage géothermique horizontal, vertical et eau

Trois méthodes principales permettent d'extraire la chaleur du sol ou de l'eau souterraine. Votre choix dépendra des caractéristiques de votre terrain et de la réglementation locale qui encadre ce type d'installation. Ces systèmes présentent chacun des avantages spécifiques en termes d’efficacité et de surface au sol nécessaire.

Captage horizontal et vertical dans le sol

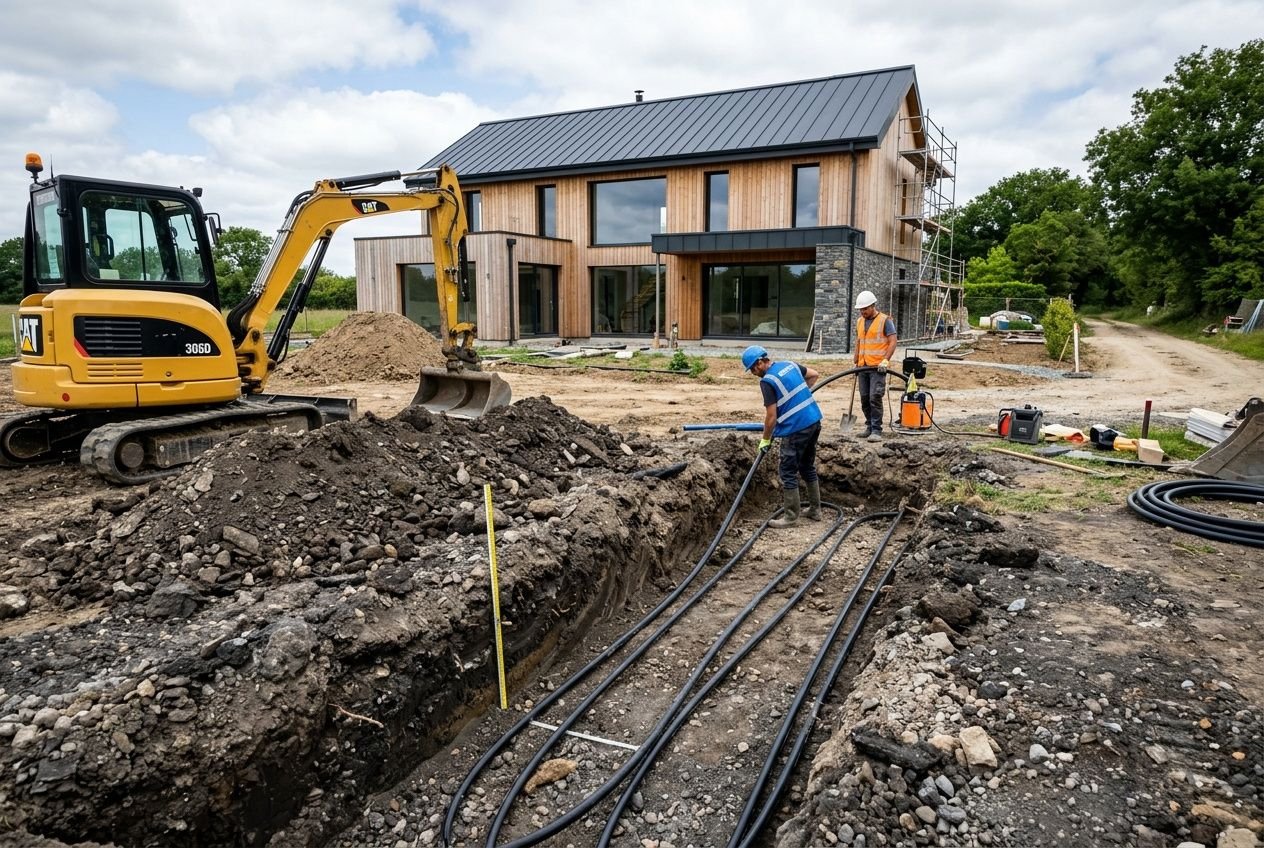

Le captage horizontal consiste à enterrer un réseau de tubes près de la surface, dans le sol. Pour chauffer une maison de 120 m², il faut généralement environ 300 m de tuyaux horizontaux afin de récupérer suffisamment de calories. Une pompe à chaleur géothermique haute température est bien adaptée à ce type de captage, à condition de disposer d’une surface de terrain suffisante.

• Surface nécessaire : ce système nécessite une parcelle dont la surface est environ 1,5 à 2 fois supérieure à celle du logement à chauffer.
• Mise en œuvre simplifiée : l'installation de ces capteurs ne requiert généralement pas de démarches administratives complexes, contrairement à un forage profond.
• Dispositif vertical performant : les sondes géothermiques atteignent des profondeurs allant jusqu'à 100 mètres, assurant une excellente stabilité thermique.
• Faible emprise au sol : les capteurs verticaux occupent très peu de place en surface, mais leur forage doit être autorisé.

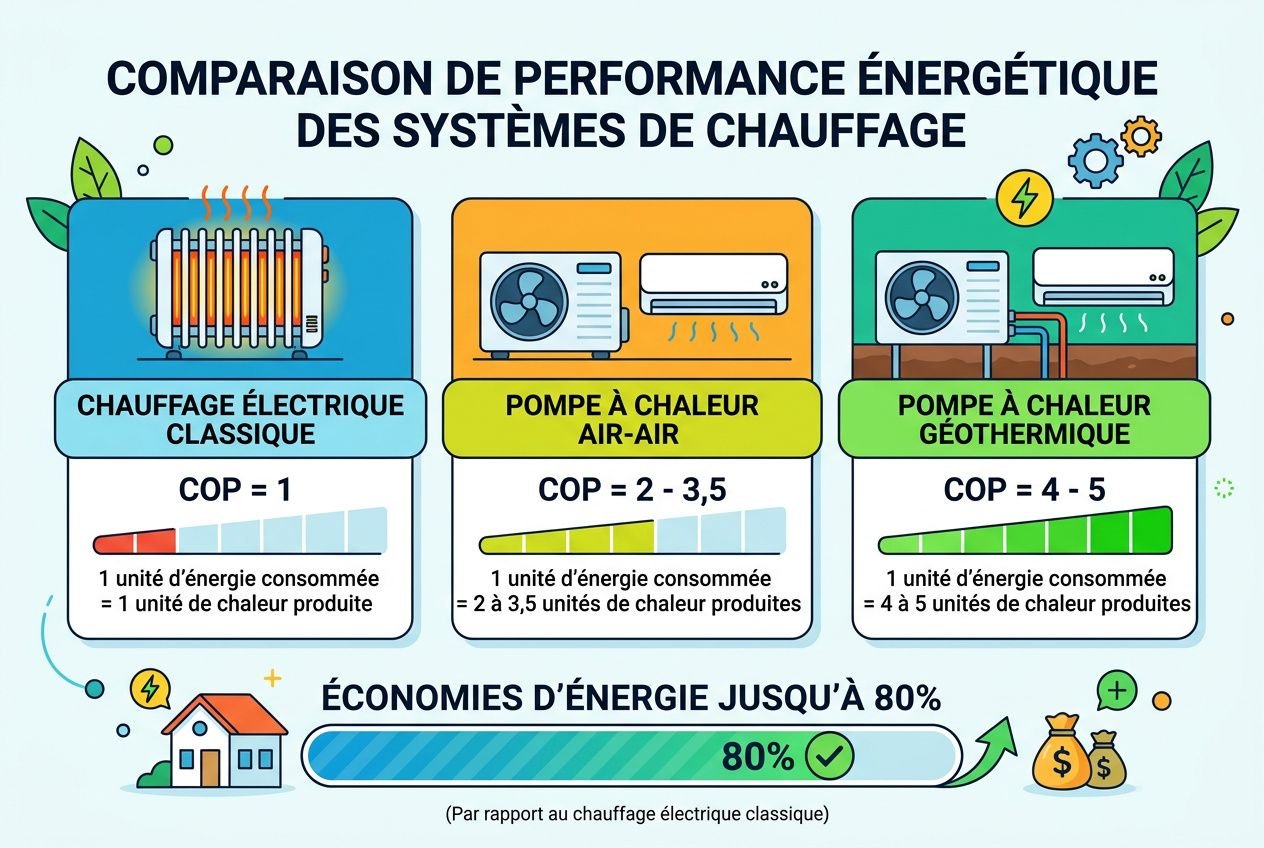

Le captage vertical offre un coefficient de performance (COP) généralement compris entre 4 et 5, grâce aux températures constantes rencontrées en profondeur. Même lors d'hivers rigoureux, la chaleur géothermique prélevée demeure plus stable qu'avec des systèmes de surface. Le choix final dépendra essentiellement de la taille de votre terrain et des contraintes d'urbanisme.

Produits recommandés

Kit prêt à poser Capteur Géothermique Horizontal Eau glycolée

À partir de 3 425,16 €

Tube PE lisse capteur geothermique horizontal

À partir de 376,80 €

Collecteur capteur géothermique horizontal DN20-DN25

À partir de 478,80 €

Regard pour capteur geothermique

574,20 €

COP, durée de vie et entretien de la pompe à chaleur géothermique

L'efficacité d'une pompe à chaleur géothermique se mesure principalement à travers son coefficient de performance (COP) et sa longévité. Ces avantages permettent de rentabiliser l'investissement initial en garantissant d'importantes économies d'énergie. Comprendre ces notions est esssentiel pour bien évaluer la rentabilité de votre installation.

Performance énergétique et chaleur géothermique produite selon le captage

Le rendement d'une pompe à chaleur sol-eau varie généralement entre 3 et 5, selon le type de captage mis en œuvre. Pour chaque kilowatt d'électricité consommé, l'appareil génère ainsi entre 3 et 5 kilowatts de chaleur géothermique utile pour le chauffage et l'eau chaude. La durée de vie pompe à chaleur géothermique excède souvent vingt ans, ce qui garantit des économies conséquentes sur le long terme.

• Captage vertical : Ce système offre un rendement élevé en exploitant la température stable des profondeurs de la terre.
• Captage horizontal : Son efficacité est plus variable, car elle est sujette aux fluctuations saisonnières de température du sol.
• Nappe phréatique : Cette source permet d'atteindre les rendements les plus élevés grâce à la régularité thermique de l'eau souterraine.

Par exemple, pour chauffer une maison de 150 m² nécessitant 10 kW, la pompe à chaleur sol ne consommera qu'environ 2 kW électriques si son COP est de 5. En prélevant 5 kW de chaleur du sol, le système en restitue 15 kW utiles avec un coefficient de 3. Ces performances élevées attestent de la rentabilité de la chaleur géothermique à travers les économies réalisées chaque année.

Durée de vie pompe à chaleur géothermique et maintenance recommandée

Correctement entretenu, le module interne d'une pompe à chaleur sol-eau peut fonctionner sans problème pendant plus de vingt ans. Les capteurs enterrés, quant à eux, ont souvent une durée de vie dépassant quarante ans, ce qui rend cet investissement extrêmement durable. Cette robustesse protège l'équipement des conditions climatiques extérieures, prolongeant ainsi sa période d'utilisation.

• Entretien annuel : Il comprend la vérification du compresseur et du fluide caloporteur, souvent de l'eau glycolée.
• Contrôle périodique : Tous les deux à cinq ans, un professionnel doit inspecter le circuit et le fluide frigorigène.
• Maintenance préventive : Un suivi régulier permet de conserver des performances optimales tout au long de la vie de l'appareil.

Ce système demande relativement peu d'entretien comparé à d'autres solutions, car ses principaux éléments sont situés sous terre et bien protégés. Une simple vérification annuelle suffit généralement à garantir un fonctionnement optimal. Son efficacité demeure ainsi constante, assurant une source de chaleur sol des plus fiables pour votre habitation.

Dimensionnement de la pompe à chaleur sol selon le bâtiment

Le dimensionnement d'une pompe à chaleur sol dépend de plusieurs facteurs : l'isolation du bâtiment, sa superficie et ses besoins réels en chauffage. Une maison de 150 m² aura ainsi besoin d'environ 2 kW d'énergie électrique pour produire 10 kW de chaleur. Pour une surface de 120 m², un captage horizontal d'environ 300 mètres de tuyaux enterrés à faible profondeur devrait amplement suffire.

L'étude préalable doit prendre en compte les besoins énergétiques annuels afin de calibrer précisément l'installation. Un installateur professionnel dimensionnera l'ensemble du système, de la pompe de circulation aux capteurs, pour garantir une efficacité maximale, parfaitement adaptée aux spécificités de votre logement.
