Géothermie capteur horizontal : guide complet du capteur géothermique
Découvrez tout sur la géothermie avec capteur horizontal : fonctionnement, installation et rendement. Notre guide vous explique comment exploiter la chaleur du sol à l’aide d’une sonde géothermique horizontale reliée à votre pompe à chaleur. Vous comprendrez les avantages de ce système par rapport à la géothermie à capteurs verticaux pour un chauffage économique.
Qu'est-ce qu'un capteur géothermique horizontal
Un capteur géothermique horizontal est constitué d’un réseau de tubes enterrés à faible profondeur dans votre terrain. Ce circuit fermé contient un fluide caloporteur qui absorbe efficacement la chaleur naturelle du sol. Le système géothermique horizontal exploite ainsi l’énergie géosolaire présente pour alimenter votre installation.
Principe de fonctionnement et chaleur extraite du sol
Le principe de fonctionnement est à la fois ingénieux et performant pour votre maison. Le fluide glycolé circule dans la boucle souterraine et récupère la chaleur constante du sol. Ensuite, la pompe à chaleur élève la température de ce fluide caloporteur pour assurer le chauffage de votre logement.
- Circulation thermique : l’ eau glycolée circule en circuit fermé à travers les tuyaux, accumulant de la chaleur à chaque passage.
- Régénération naturelle : le sol se recharge grâce aux précipitations, ce qui garantit la longévité du captage horizontal.
- Réversibilité du système : en été, le fonctionnement peut s’inverser pour rafraîchir efficacement l’intérieur de la maison.
- Transfert optimisé : la conception lisse du capteur favorise un meilleur rendement thermique global de l’ installation.
Chaque mètre carré aménagé génère une puissance thermique intéressante selon la nature du terrain. Une installation standard à une bonne profondeur suffit généralement pour chauffer une maison familiale. Ce captage garantit un rendement énergétique optimal tout au long de l’année.
Sonde géothermique horizontale vs géothermie à capteurs verticaux
La principale différence entre ces deux systèmes repose sur la profondeur et la surface de terrain nécessaires. Les capteurs horizontaux sont installés près de la surface, contrairement à la géothermie à capteurs verticaux. Le capteur horizontal constitue une excellente option si vous disposez d’un espace extérieur suffisant.
- Investissement allégé : l’absence de forage profond réduit considérablement le coût initial de l’ installation.
- Emprise au sol : les capteurs géothermiques horizontaux nécessitent une grande surface, mais celle-ci peut rester végétalisée.
- Efficacité constante : ce principe garantit une performance stable, même en cas de variations climatiques extérieures.
Ces capteurs horizontaux fonctionnent particulièrement bien dans les régions au climat tempéré. Les forages verticaux s’avèrent toutefois plus performants lorsque la température en surface chute fortement. Notre capteur géothermique horizontal offre un compromis idéal en termes de prix et d’efficacité.
Composition et matériaux du capteur géothermique
Le capteur géothermique utilise généralement des tubes en polyéthylène haute densité, robustes et flexibles, pour constituer son réseau. Ils s’adaptent facilement à la configuration de la surface et résistent aux contraintes mécaniques. Ce matériau de qualité assure une longue durée de vie à votre équipement thermique.
L’ eau glycolée sert de fluide caloporteur fiable, évitant tout risque de gel. Un collecteur centralise l’ installation, offrant aussi la possibilité d’étendre les boucles ultérieurement. Ces caractéristiques facilitent grandement la pose de votre dispositif de captage en tranchée.
Installation du capteur géothermique horizontal en pratique
L’installation d’un capteur géothermique horizontal demande une préparation minutieuse du terrain et une attention particulière aux normes en vigueur. Les étapes clés, les bonnes pratiques concernant la profondeur et les distances à respecter sont essentielles pour optimiser la récupération de la chaleur stockée dans le sol. Une installation soignée assure ainsi la performance et la longévité de votre système de chauffage.
Profondeur de géothermie horizontale et surface de captage
Pour la géothermie horizontale, les tubes doivent être enterrés à une profondeur située entre 0,60 m et 1,50 m, en fonction de la nature du sol. Il est crucial de les placer sous le niveau de gel local pour garantir un fonctionnement sécurisé et empêcher le fluide caloporteur de geler en hiver.
- Surface nécessaire : Prévoyez une surface de terrain représentant environ 1,5 à 2 fois la superficie habitable à chauffer.
- Espacement des tubes : Une distance de 0,5 à 0,8 m entre les boucles est recommandée pour maximiser l’efficacité du captage.
- Longueur de tranchées : Environ 40 à 60 mètres de tuyaux sont nécessaires pour creuser entre 50 et 100 mètres de tranchées.
Il est également important que la nappe phréatique se trouve au moins 2 mètres sous le capteur pour éviter tout échange indésirable. Un débit adapté est essentiel pour assurer une circulation fluide du fluide glycolé et ainsi optimiser les échanges thermiques avec le sol.
Étapes de pose et contraintes du terrain géothermique horizontal
Le terrassement est généralement effectué à l’aide de mini-pelles légères afin de ne pas altérer la conductivité thermique du terrain. Les tranchées doivent présenter une pente légère pour faciliter l’évacuation de l’air du circuit. Cette facilité de mise en œuvre constitue l’une des principales différences entre capteurs horizontaux et capteurs verticaux, les capteurs horizontaux étant généralement plus simples d’accès.
Les tubes sont disposés en respectant un espacement régulier, puis sont solidement fixés au fond des tranchées. Le remblayage est ensuite réalisé progressivement pour préserver la perméabilité et la capacité thermique du sol. Une couche de gravier est souvent posée avant de reboucher avec de la terre végétale, légèrement tassée.
Un regard étanche est installé pour centraliser la jonction des différentes boucles avant leur raccordement au collecteur principal. Ce dispositif simplifie considérablement les opérations de fonctionnement, de contrôle de pression et de maintenance. Cette configuration permet également d’ajouter facilement d’autres boucles au collecteur si nécessaire à l’avenir.
Distances réglementaires et interdictions d'installation
Le respect des distances de sécurité est impératif pour protéger les réseaux enterrés existants et garantir la conformité légale de votre système géothermique. Ces règles varient selon les infrastructures situées à proximité de votre capteur géothermique et visent également à prévenir tout risque de contamination des nappes phréatiques.
- Limites de propriété : Maintenez une distance minimale de 2 mètres avec les limites du terrain voisin.
- Réseaux d'eau et d'assainissement : Respectez un écart d’au moins 2 mètres avec les canalisations enterrées pour éviter toute interférence.
- Structures profondes : Éloignez le capteur d’au moins 3 mètres des fondations des bâtiments pour prévenir les tassements.
- Végétation : Conservez une distance de sécurité d’environ 2 mètres des arbres pour protéger les tuyaux de l’expansion racinaire.
L’implantation d’un capteur horizontal est strictement interdite sur un champ d’épandage afin de garantir la protection des nappes phréatiques. La pente du terrain ne devrait pas excéder 20 %. Bien que l’exposition n’ait pas d’influence directe sur le rendement du système, une pente prononcée peut compliquer l’accès et la réalisation des tranchées.
Produits recommandés
Rendement et durée de vie du capteur géothermique pour la pompe à chaleur
L'excellente efficacité du capteur géothermique provient de sa stabilité thermique remarquable et de sa capacité à interagir avec le sous-sol. Dans cette section, nous examinons en détail ses performances, sa longévité et ses principes de fonctionnement.
COP et chauffage géothermique horizontal
Le Coefficient de Performance (COP) est un atout majeur du chauffage géothermique, avec des valeurs généralement comprises entre 3 et 5. Cela signifie que pour 1 kWh d'électricité consommée, la pompe à chaleur restitue entre 3 et 5 kWh de chaleur. Cette efficacité énergétique, comparable à celle d'une sonde géothermique verticale, contribue significativement à réduire vos factures de chauffage.
- Stabilité thermique : Le COP reste très stable grâce à la température constante du sol.
- Puissance calorifique : Elle permet un dimensionnement adapté à tous les types d'habitations.
- Mode réversible : Le système peut également rafraîchir votre maison pendant l'été.
| Type de système | COP moyen | Stabilité thermique | Rendement |
| Capteur géothermique horizontal | 3 à 5 | Très stable (sol) | 25 à 30 W/m² |
| Système aérothermique | 2,5 à 4 | Variable (air) | Réduit en hiver |
| Capteur géothermique vertical | 3,5 à 5,5 | Très stable (profondeur) | 30 à 50 W/m² |
Pour une installation optimale d'une machine de 12 kW, nous recommandons généralement entre 5 et 7 boucles. La quantité d'énergie extraite dépend largement de la nature du terrain. Par exemple, un sol humide favorise de meilleurs échanges thermiques.
Durée de vie forage géothermique et capteur horizontal
Les tubes utilisés dans un capteur horizontal offrent une durée de vie estimée à près de 100 ans, assurant un fonctionnement pérenne de l'installation. En comparaison, la durée de vie d'un forage géothermique vertical se situe plutôt entre 50 et 100 ans, en fonction de la profondeur atteinte.
L'un des principaux avantages du capteur géothermique horizontal réside dans sa mise en œuvre à faible profondeur, ce qui facilite son entretien. Attention toutefois au sous-dimensionnement du réseau : un terrain trop sollicité peut voir sa chaleur s'épuiser, ce qui nuit à l'efficacité globale du captage.
Kits et tuyaux géothermiques horizontaux disponibles

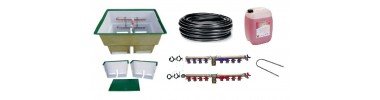

Nos kits prêts à poser incluent des tubes PE, un collecteur en laiton, un regard et du liquide antigel. Cette solution clé en main simplifie considérablement l'installation de votre réseau enterré.
Le tube pour capteur géothermique horizontal est robuste, très résistant et flexible. L'installation nécessite de creuser de grandes tranchées pour disposer le capteur et raccorder l'ensemble du système. Une période de stabilisation thermique est ensuite nécessaire avant de pouvoir profiter pleinement du chauffage.
Foire aux questions
Un capteur géothermique horizontal est un système composé d'un réseau de tubes enterrés à faible profondeur dans le sol. Ces tubes contiennent un fluide glycolé qui circule pour absorber la chaleur naturelle du terrain. Cette énergie thermique est ensuite dirigée vers la pompe à chaleur de la maison.
Son fonctionnement repose sur la circulation continue du fluide caloporteur dans les tuyaux enterrés. Ce fluide capte la chaleur présente dans le sol dès 0,80 mètre de profondeur, puis la transporte pour assurer le chauffage du logement et de l'eau sanitaire.
En été, le cycle peut être inversé pour rafraîchir la maison : le système utilise l’énergie renouvelable solaire emmagasinée en surface plutôt que la chaleur souterraine profonde.
La surface nécessaire représente généralement le double de la surface habitable à chauffer. Par exemple, pour une maison de 150 m², il faut prévoir environ 300 m² de terrain. Ces capteurs horizontaux ont besoin d’une grande surface pour capter efficacement l’énergie du sol.
Le terrain destiné à l’ installation doit être perméable et ne pas être couvert de bitume. On peut par exemple y installer une pelouse ou un potager, mais les arbres avec de grandes racines sont à éviter pour ne pas abîmer les tubes enterrés.
Les tubes sont enterrés à une profondeur comprise entre 0,80 et 1,20 mètre pour éviter le gel et garantir sécurité et performance du système, même en période hivernale. Cette mise en œuvre garantit un bon rendement et une longue durée de vie au capteur géothermique.
Le rendement d’un système de géothermie horizontale est excellent, avec un COP (coefficient de performance) avantageux : pour 1 kWh d'électricité consommée, il restitue entre 3 et 5 kWh de chaleur. Cette efficacité est stable, même face aux variations climatiques.
Bien que les systèmes verticaux puissent être plus performants à grande profondeur, ils demandent des forages plus coûteux et complexes. Les capteurs horizontaux offrent un bon rapport efficacité/ coût dans les régions tempérées et demandent peu d’entretien.
Ce type de capteur est connu pour sa grande efficacité et sa robustesse. L’ investissement initial est compensé par des performances durables et une espérance de vie pouvant atteindre 100 ans.
