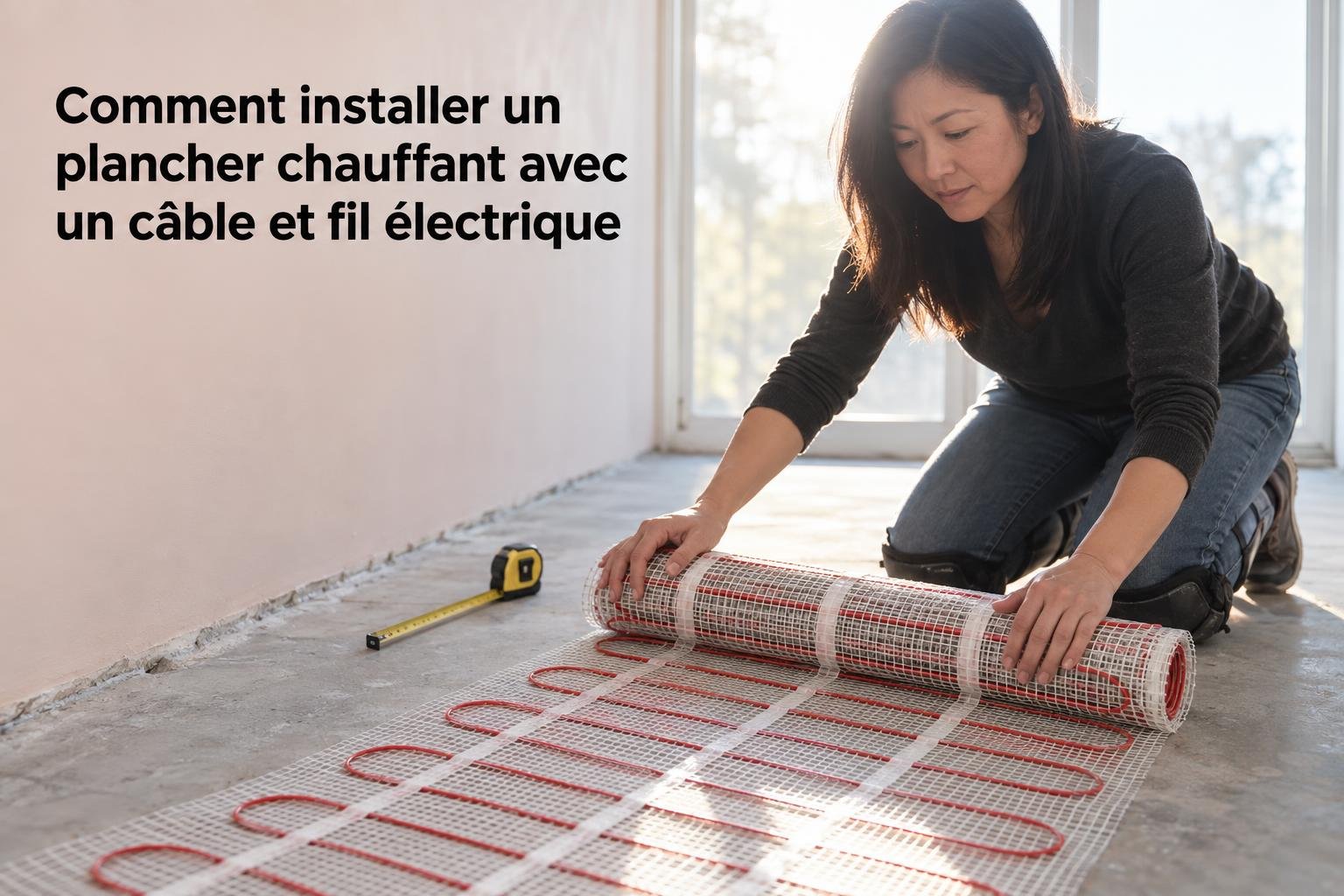

Comment installer un plancher chauffant avec un câble et fil électrique
Ce guide couvre l'intégralité de l'installation d'un fil chauffant de plancher électrique : du traitement du support à la pose de la trame, en passant par le positionnement de la sonde et le raccordement au thermostat. Chaque étape est détaillée pour que vous puissiez conduire les travaux en connaissance de cause, avant de confier le raccordement final à un électricien qualifié.
Étapes de pose du plancher chauffant électrique
La qualité du support conditionne directement l'homogénéité de la chauffe et la durabilité du revêtement posé par-dessus.
Préparer la dalle en béton
Avant de poser quoi que ce soit, le sol support doit être propre, parfaitement plan et exempt de débris ou de poussière. Les cloisons, huisseries et éléments verticaux doivent déjà être en place : toute modification ultérieure compromettrait l'intégrité de la dalle chauffante. La préparation d'un plancher chauffant sur dalle en béton commence par la mise en œuvre d'un film anti-humidité, suivie des panneaux isolants, avant l'installation du système chauffant.
- Film anti-humidité : à poser directement sur le béton brut pour protéger le complexe isolant des remontées capillaires.
- Panneaux isolants : à fixer sur le film avant d'installer la trame, pour limiter les déperditions vers le bas et améliorer le rendement.
- Bande périphérique : à placer sur tout le pourtour de la pièce, autour des piliers, cheminées et emprises d'escalier ; elle constitue le joint de dilatation indispensable à la dalle flottante.
- Hauteur sous porte : à mesurer avant le début des travaux pour anticiper un éventuel rabotage une fois le complexe chauffant et le revêtement en place.
Les DTU 70-1 et 65-8 interdisent formellement d'intégrer des canalisations électriques ou sanitaires dans la dalle flottante. Si des réseaux courent déjà sur le support, ils doivent être noyés dans un ravoirage conforme avant la pose du système chauffant.
Calepiner le câble chauffant
Le calepinage détermine l'espacement des boucles et garantit une puissance cohérente avec la surface réellement chauffée. La longueur du câble est fixe : le couper est interdit, seul le treillis support peut être découpé aux angles pour former les allers-retours. L'emplacement de la liaison froide doit être orienté vers la boîte d'encastrement prévue pour le thermostat.
- Point de départ : dérouler le câble en partant de la liaison froide, côté boîte d'encastrement, pour que le raccordement électrique soit accessible sans tension mécanique sur le câble.
- Espacement des boucles : maintenir un écartement inférieur à 50 mm entre deux passes adjacentes pour assurer une chauffe homogène sur toute la surface.
- Zones à exclure : ne pas poser la trame sous les douches, baignoires, meubles fixes, placards ou cloisons pleine hauteur ; le câble peut être libéré du treillis et dévié autour de l'obstacle.
- Rayon de courbure : respecter le rayon minimal prescrit par le fabricant à chaque changement de direction pour éviter toute détérioration de la gaine isolante.
En pratique, le calepinage se prépare sur plan avant de dérouler le rouleau. Cette anticipation évite les erreurs de longueur et permet de vérifier que la puissance installée correspond à la surface utile à chauffer, compte tenu des zones neutres à exclure du calcul.
Poser la trame sans croisement
Le treillis plastique support se découpe uniquement aux changements de direction pour former les allers-retours : c'est la seule découpe autorisée. Le câble chauffant ne doit jamais être croisé, pincé ou se toucher. Une fois la trame en place, fixer les cavaliers fournis dans le kit permet de l'immobiliser et d'éviter qu'elle ne remonte lors du coulage de l'enrobage.
La différence se joue sur la régularité de l'espacement maintenu sur toute la surface : une trame qui se déplace pendant le coulage génère des zones surchauffées et des zones froides, perceptibles dès la première saison de chauffe. Avant de recouvrir l'ensemble, la résistance de la trame doit être mesurée au multimètre et comparée à la valeur indiquée par le fabricant sur l'étiquette de la liaison froide. Cette vérification est à répéter après le coulage pour détecter toute détérioration survenue pendant les travaux.
Installer le fil sonde de sol
Le fil sonde de sol doit être posé avant la mise en place du revêtement, glissé entre deux boucles de câble chauffant adjacentes sans croisement ni contact direct avec le câble. La sonde doit être centrée entre deux longueurs de câble adjacentes pour mesurer précisément la température réelle du sol et protéger le revêtement, qu'il s'agisse de carrelage, de parquet ou de stratifié, contre toute surchauffe. Pour les installations en salle de bains, le fil sonde complète la mesure ambiante et contribue à stabiliser le confort thermique tout en sécurisant le collecteur de température. Une fois la sonde posée, le raccordement électrique au thermostat peut être planifié par un professionnel qualifié, conformément à la norme NF C 15-100 qui encadre ce type de raccordement électrique.
Produits recommandés
Foire aux questions
La pose de la trame chauffante, le déroulage du câble, la fixation du treillis et le positionnement de la sonde peuvent être réalisés par un particulier soigneux, à condition de respecter les préconisations du fabricant et les règles des DTU applicables. En revanche, le raccordement au tableau électrique, le choix du disjoncteur, la vérification du différentiel et la conformité de la section de câble relèvent obligatoirement d'un électricien qualifié, conformément à la norme NF C 15-100. Pour savoir comment aborder l'ensemble du projet, consultez le guide dédié à l'installation d'un thermostat pour plancher chauffant : il détaille les étapes spécifiques au raccordement et au réglage.
Le carrelage est le revêtement le plus adapté : il ne présente aucune limite stricte de température et conduit parfaitement la chaleur vers la surface habitable. Le parquet et le stratifié sont compatibles à condition que la température de surface ne dépasse pas 27 °C et qu'une sous-couche adaptée au chauffage par le sol soit utilisée. La moquette reste possible à condition que sa valeur TOG combinée soit inférieure à 2,5 ; au-delà, elle isole trop et réduit significativement l'efficacité du chauffage électrique, augmentant la consommation sans gain de confort proportionnel.
La vérification s'effectue en deux temps : une première mesure de résistance au multimètre avant le coulage de l'enrobage, puis une seconde mesure après. La valeur obtenue doit correspondre à celle indiquée par le fabricant sur l'étiquette fixée au niveau de la liaison froide. Un écart significatif signale une détérioration, un croisement, un pincement ou une coupure accidentelle, qui doit être localisé et corrigé avant de recouvrir définitivement la trame. Un test d'isolement complète ce contrôle et garantit la sécurité électrique de l'ensemble de l'installation avant la mise en service.
