Pour savoir comment tester un plancher chauffant électrique, il faut réaliser quatre contrôles avec les bons appareils : la résistance du câble, sa continuité, son isolement vers la terre et l'état de la sonde de sol. Un ordre de diagnostic rigoureux, de la mise hors tension à l'interprétation des valeurs lues, évite d'ouvrir le sol sans raison.

Préparer le test d'un plancher chauffant

Un test fiable commence avant que la première pointe de mesure touche un conducteur. Trois préparations comptent : la mise en sécurité du circuit, le choix des appareils et l'isolement de l'élément chauffant. Chacune conditionne la validité des valeurs relevées ensuite.

Mettre le circuit en sécurité

Les mesures de résistance et d'isolement se font toujours hors tension. Pour sécuriser un plancher chauffant, suivez cette séquence dans l'ordre, sans en sauter aucune étape :

• Couper le circuit au tableau électrique, sur la protection qui alimente le plancher.
• Empêcher la remise sous tension par un verrouillage ou une signalisation, puis identifier le circuit concerné.
• Vérifier l'absence de tension avec un appareil approprié, avant tout débranchement.

Si l'installation ne peut pas être consignée et sécurisée, n'entreprenez aucune mesure. Ces opérations relèvent de la prévention du risque électrique et des habilitations adaptées, dont la classification s'appuie sur la norme NF C 18-510 selon l'INRS.

Choisir les appareils adaptés

Pour ce chauffage électrique, vous avez besoin d'un multimètre réglé en ohmmètre : il mesure la résistance du câble chauffant, sa continuité et la résistance de la sonde. Pour la sonde, l'appareil doit disposer d'une plage de 0 à 20 kΩ.

En complément, le mégohmmètre, aussi appelé megger, réalise un essai d'isolement du câble par rapport à la terre. Il ne remplace pas le multimètre : il couvre un défaut que ce dernier ne sait pas révéler.

Préparer les conducteurs à mesurer

Une fois l'absence de tension vérifiée, déconnectez le câble chauffant du thermostat ou du circuit, selon la notice du fabricant. Vous ne mesurez ainsi que l'élément chauffant, sans l'électronique raccordée.

Les tests du plancher chauffant se font idéalement à trois étapes : avant le déroulage du câble, après sa pose avec les sondes, puis après la pose du revêtement final. À chaque étape, effectuez les tests de résistance, de continuité des fils, d'isolement et de contrôle de la sonde.

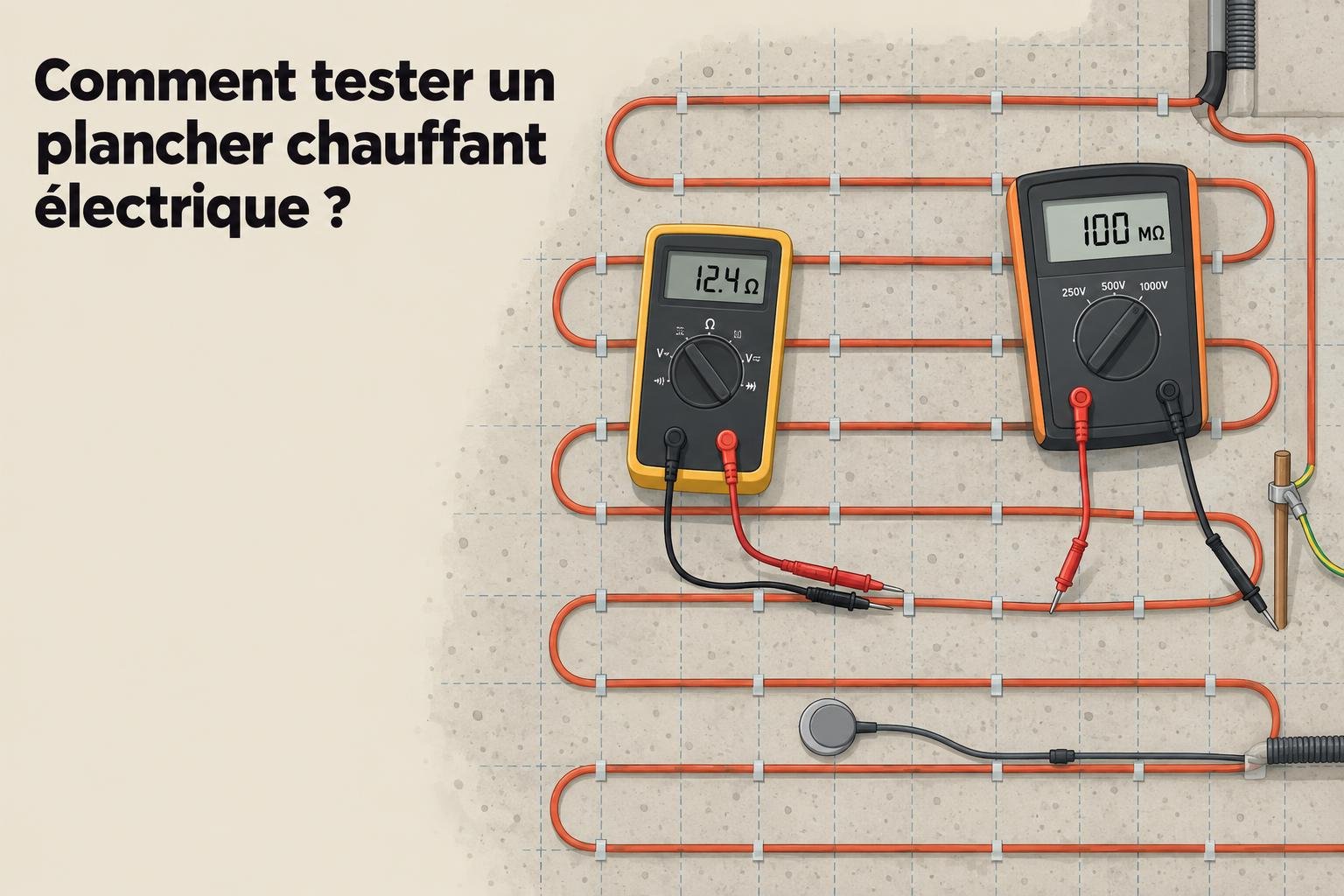

Mesurer la résistance du câble au multimètre

La mesure de résistance est le premier contrôle de l'élément chauffant, qu'il s'agisse d'un câble ou d'une trame chauffante. Elle vérifie que le circuit n'est pas interrompu et que sa valeur correspond à la référence posée.

Réaliser la mesure entre les conducteurs

Câble hors tension et déconnecté, placez les deux pointes du multimètre sur les deux conducteurs chauffants, puis relevez la valeur en ohms. Cette mesure entre les deux âmes vérifie la continuité de l'élément chauffant.

Dans un câble blindé, la tresse métallique et le conducteur de terre ne chauffent pas : ne mesurez jamais entre un conducteur chauffant et la tresse. Une continuité trouvée entre deux fils quelconques ne suffit donc pas à valider le câble.

Comparer à la valeur attendue

La seule valeur de comparaison fiable est la résistance nominale indiquée dans la notice de la référence posée. Elle dépend en effet de la longueur, de la section et du matériau du câble.

À défaut de notice, la formule R = U² / P donne un ordre de grandeur. Ce calcul reste indicatif : la température modifie la résistance et la puissance totale peut être répartie sur plusieurs circuits.

Interpréter la lecture affichée

Un affichage OL ou l'absence de valeur signale un circuit ouvert : un câble coupé, une liaison froide interrompue ou une connexion rompue. La liaison froide désigne la portion non chauffante qui relie l'élément au thermostat. À l'inverse, une résistance proche de zéro suggère un court-circuit ou une mesure faite au mauvais endroit.

Une valeur nettement plus basse ou différente de celle du fabricant appelle une vérification. Elle peut révéler un défaut, une mauvaise référence identifiée ou une mesure portant sur une partie seulement du circuit.

Contrôler l'isolement vers la terre

Un câble peut présenter une résistance correcte et fuir pourtant vers la terre. Mesurer l'isolement recherche précisément ce défaut, d'abord au multimètre, puis au mégohmmètre selon la procédure du fabricant.

Faire un premier contrôle au multimètre

Mesurez entre la phase et la terre, puis entre le neutre et la terre : le multimètre doit afficher l'infini ou OL. Une résistance ou une tonalité révèle un défaut d'isolement vers la gaine de protection ou le blindage.

Ce contrôle de la terre d'un plancher chauffant reste distinct de la mesure entre les deux âmes, évoquée plus haut.

Utiliser un mégohmmètre correctement

Un multimètre en ohmmètre ne soumet pas le câble à une tension d'essai élevée : il peut manquer un défaut d'isolement naissant. Le mégohmmètre comble cette limite, à condition de respecter trois gestes :

• Tout débrancher : thermostat électronique, relais, gestionnaire d'énergie éventuel et sonde.
• Isoler le câble chauffant pour que l'essai ne porte que sur lui.
• Brancher l'appareil entre la tresse métallique et chacun des deux fils d'alimentation.

Cette méthode de raccordement suit la procédure prévue par le fabricant du système. Elle détecte des fuites de courant qui ne provoquent pas forcément de court-circuit franc.

Appliquer le seuil prescrit

La tension d'essai et le seuil acceptable sont ceux de la notice du câble. N'appliquez pas arbitrairement 500 V ou 1 000 V à tous les systèmes.

Certains systèmes prescrivent un essai à 1 000 V avec au moins 1 GΩ, soit 1 000 MΩ. D'autres prévoient un essai à 500 V avec une résistance supérieure à 200 MΩ.

Le mégohmmètre peut laisser une charge résiduelle : suivez sa procédure de décharge, puis vérifiez l'absence de tension. Selon Promotelec, les éléments noyés dans le sol doivent être protégés par un différentiel de 30 mA maximum, l'équivalent français du GFCI. Un plancher qui disjoncte de façon répétée signale notamment une fuite ou un défaut d'isolement.

Produits recommandés

Tête electrothermique 230 V pour collecteur plancher chauffant

29,40 €

Centre de cablage sans fil pour Plancher Chauffant

288,00 €

Contrôler la sonde et le thermostat

Un câble sain ne garantit pas un plancher qui chauffe : la régulation doit aussi fonctionner. La sonde de sol transmet la température au thermostat, qui commande la chauffe en conséquence.

Mesurer la sonde de sol

La sonde est généralement une résistance NTC : sa valeur augmente quand la température baisse. Débranchez-la du thermostat, réglez le multimètre sur 20 kΩ, soit 20 000 ohms, puis mesurez entre ses deux fils. Pour une sonde de 10 kΩ, comparez à ces repères :

• À 10 °C : 19,9 kΩ.
• À 15 °C : 15,7 kΩ.
• À 20 °C : 12,5 kΩ.
• À 25 et 30 °C : 10,0 kΩ puis 8,1 kΩ.

La température du sol au moment de la mesure fixe donc la valeur attendue. Un sol à 20 °C et une lecture proche de 12,5 kΩ indiquent une sonde cohérente.

Interpréter la valeur de sonde

La valeur de référence dépend du modèle : certains thermostats utilisent une sonde de 10 kΩ à 25 °C, d'autres une sonde de 15 kΩ à 25 °C. Une sonde coupée affiche une résistance infinie, une sonde en court-circuit une valeur proche de zéro.

Une sonde de valeur incompatible provoque une erreur à l'écran, une absence de chauffe ou une limitation de température incorrecte. Vérifiez donc la notice du thermostat avant de conclure.

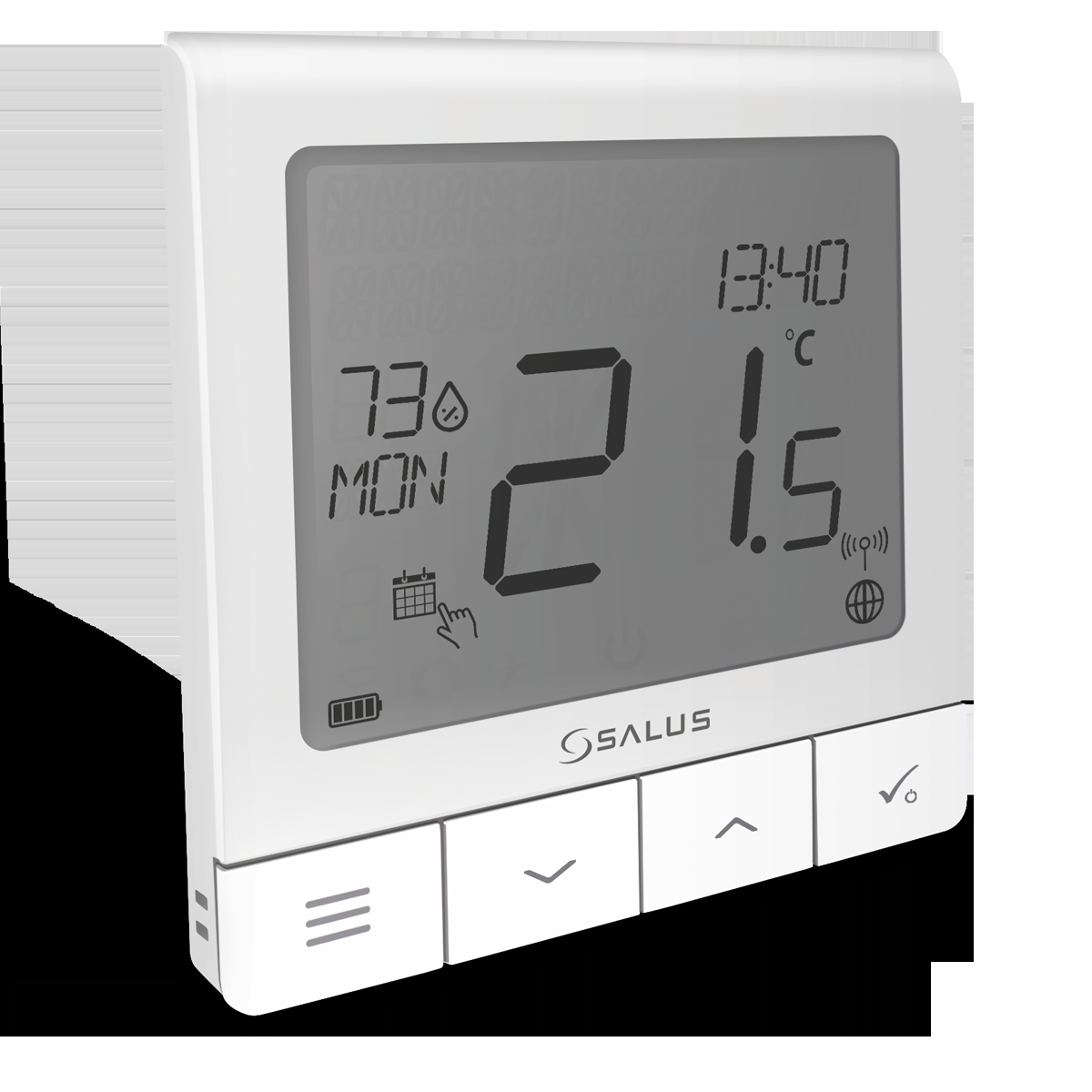

Vérifier la régulation

Contrôlez le mode du thermostat, arrêt ou hors-gel, la consigne, la programmation, l'affichage et la reconnaissance de la sonde. Un modèle de remplacement doit être compatible avec la sonde, la puissance commutée et le câblage existant. La sonde se place entre deux câbles chauffants, idéalement dans une gaine pour rester remplaçable après la pose du revêtement.

Dépanner un plancher chauffant électrique

Une panne d'alimentation et un câble coupé produisent le même symptôme : un sol froid. Le dépannage d'un plancher chauffant électrique consiste à écarter les causes une à une, de la plus accessible à la plus invasive.

Suivre un diagnostic logique

Commencez par le thermostat, puis le disjoncteur différentiel, l'alimentation du thermostat et la sonde. Contrôlez ensuite la commande, la résistance du câble et, en dernier, son isolement.

Lorsque la résistance du câble est conforme mais que le sol reste froid, orientez la recherche vers d'autres éléments :

• Le thermostat et la sonde, responsables d'une régulation défaillante.
• L'alimentation et le raccordement, qui peuvent interrompre le circuit en amont.
• Le relais de sortie, qui commande la mise en chauffe.

Une résistance correcte ne prouve pas que le thermostat délivre 230 V lors d'une demande de chauffe. Confiez cette vérification sous tension à une personne compétente.

Relier les symptômes à la panne

Un déclenchement immédiat du différentiel oriente vers un défaut d'isolement, de l'humidité, un câble endommagé, une connexion défaillante ou un composant raccordé en défaut. Sur une installation multizone, une seule zone froide désigne le câble, la sonde, le relais ou le circuit de cette zone. Même principe sur un plancher hydraulique, où Tnc-france propose une tête électrothermique 230 V pour collecteur, normalement fermée, de 1,8 W.

Un chauffage au sol électrique peut demander plusieurs heures pour monter en température et une journée pour se stabiliser, en raison de l'inertie de la chape. Ce délai ne constitue pas une panne.

Réparer et remettre en service

Un câble peut être abîmé après la pose par un perçage, une vis, une butée de porte ou des travaux dans le sol. La réparation d'un plancher chauffant électrique sous carrelage se fait localement, sans remplacement systématique du revêtement. Si l'origine est inconnue ou si la liaison froide est en cause, confiez la localisation à un professionnel.

Après réparation, refaites les contrôles électriques avant la remise en service, puis vérifiez le calibre de protection. À 230 V, les repères donnent 1 700 W pour 16 A et 3 400 W pour 25 A. Ils passent à 4 200 W pour 32 A et 5 400 W pour 40 A. Le dernier palier atteint 7 500 W pour 50 A, une logique de dimensionnement électrique qui vaut aussi pour une chaudière électrique murale pour plancher chauffant ou un module chauffe-dalle électrique.
