L'espacement entre les tuyaux de plancher chauffant conditionne directement la puissance surfacique et l'homogénéité de votre installation. Un écart de seulement 5 cm sur le pas de pose peut représenter jusqu'à 40 % de matériaux supplémentaires et modifier sensiblement la température de surface. Ces repères factuels vous permettent de dimensionner votre chauffage au sol hydraulique avec précision et d'éviter les erreurs coûteuses lors de la mise en service du plancher chauffant.

Quel espacement entre les tuyaux d'un plancher chauffant

Un plancher chauffant à eau obéit à une logique mécanique rigoureuse : resserrer les tubes augmente la puissance surfacique, mais multiplie le linéaire nécessaire. Concrètement, l'espacement retenu dépend de vos besoins en chaleur, du revêtement de sol choisi et du générateur en place. Définir cet espacement des tuyaux reste l'étape préalable à respecter avant de commander vos couronnes.

Espacement standard et règles de base

La valeur technique de référence pour déterminer quel espacement adopter pour les tubes de plancher chauffant se fixe à 15 cm. Cet entraxe assure une répartition de la chaleur optimale tout en maintenant la surface du sol sous les 28 °C réglementaires. C'est le standard que TNC France applique pour dimensionner chaque kit, avec un ratio de 5 à 7 mètres de tuyau par mètre carré.

Dans les faits, les configurations techniques autorisent un espacement compris entre 10 et 30 cm. Je déconseille de descendre sous les 10 cm, seuil à partir duquel le plancher chauffant hydraulique surchauffe et dégrade le confort. Au-delà de 35 cm, le DTU interdit ce pas de pose dans les locaux habités.

Distance entre tuyaux selon la zone et la pièce

La distance entre les tuyaux de chauffage au sol n'est jamais uniforme sur une même dalle. À proximité des cloisons, le bâtiment subit des déperditions importantes, ce qui impose de resserrer la pose. La règle de calepinage exige de diviser le pas par deux en périphérie pour compenser ce déficit sans surcharger le circuit central.

L'usage de chaque espace impose des besoins spécifiques que le plan de pose doit intégrer dès le départ. En pratique, je privilégie ces paramètres de dimensionnement :

• Salle de bain : un pas de 10 cm s'impose pour assurer une diffusion de la chaleur dense, justifiée par l'humidité et la surface libre au sol souvent réduite.
• Proximité des baies vitrées : un pas de 15 cm compense les fortes déperditions des vitrages sans risquer de surchauffe locale.
• Séjour et zone centrale : un pas de 15 à 20 cm convient selon la source de production, avec une préférence pour 15 cm sur un système basse température.
• Garage ou pièce annexe : un entraxe de 20 à 30 cm suffit pour optimiser le matériel sans pénaliser ces volumes secondaires.

Pour commander votre matériel, retenez qu'un pas de 20 cm requiert 5 m de tube par mètre carré, contre 10 m pour un pas de 10 cm. Ces ratios dictent directement vos métrés de couronnes. Retrouvez les espacements de tuyaux par plancher pour chaque type de tube dans notre gamme dédiée.

Distances de sécurité obligatoires à respecter

Un plancher chauffant à eau bien posé implique de respecter scrupuleusement les distances de garde autour du chauffage hydraulique. Un retrait de 5 cm le long des cloisons sécurise la dilatation de la chape flottante. Pour les dalles pleines entre niveaux, les réseaux doivent s'éloigner d'au moins 40 cm par rapport aux murs extérieurs.

Éloignez toujours vos circuits d'au moins 20 cm des foyers ouverts afin d'éviter toute surchauffe ciblée. Le bloc collecteur plancher chauffant exige un dégagement de 50 cm avant la première boucle pour garantir un cintrage correct. L'intégration de ces contraintes finalise l'étude technique de votre collecteur et de vos boucles, et conditionne la fiabilité du chauffage au sol dans la durée.

Comment choisir le bon tube et préparer l'installation du plancher chauffant

Le diamètre nominal DN16 constitue la référence technique pour un chauffage au sol hydraulique. Le tube de plancher chauffant choisi conditionne directement la performance thermique de l'ensemble et sa tenue mécanique sous l'enrobage de la dalle. En pratique, le choix entre PER simple, PER BAO ou multicouche repose sur la pression du réseau et la température de départ d'eau.

Choisir le tube adapté à son plancher chauffant

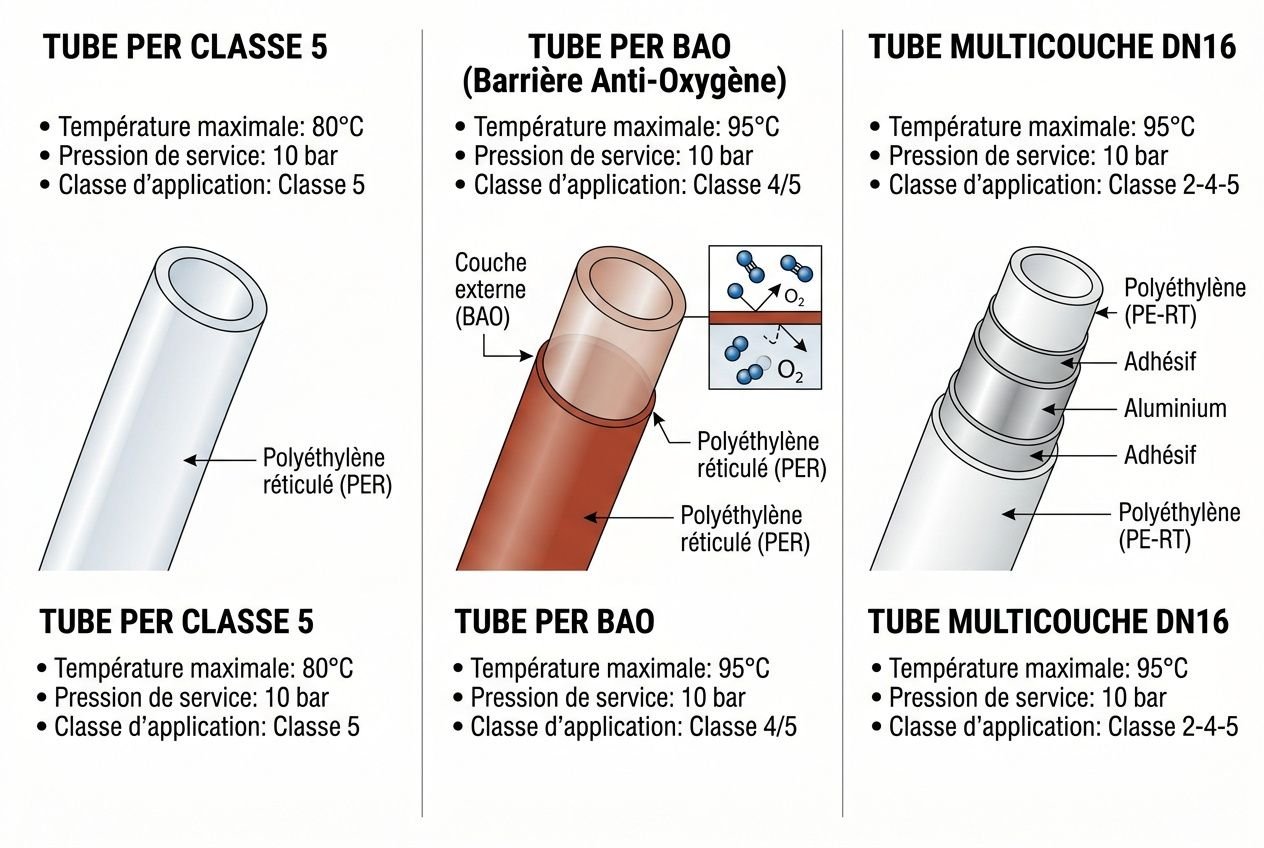

Pour savoir comment choisir un tube de chauffage au sol, deux paramètres sont déterminants : la température maximale du fluide et le risque d'oxygénation de l'eau. Les tubes PER dominent l'installation de plancher chauffant hydraulique résidentielle en raison de leur souplesse de mise en œuvre. Les versions multicouches ou dotées d'une barrière anti-oxygène répondent à des contraintes mécaniques plus élevées.

• Tube PER Classe 5 : conçu pour les réseaux standards à basse température, il offre une excellente souplesse de pose sous dalle.
• Tube PER BAO : intègre une barrière anti-oxygène supportant jusqu'à 80 °C, ce qui protège les pièces métalliques du collecteur contre la corrosion.
• Tube multicouche DN16 : résiste à 10 bar et 95 °C, à privilégier quand les raccordements l'exigent.

Je privilégie le PER BAO pour l'habitat individuel. Cette barrière protège durablement le collecteur contre l'embouage et sécurise l'ensemble du chauffage au sol. Le multicouche ne s'impose que lorsque la génératrice dépasse 80 °C ou qu'une pression de 6 bar est requise.

Longueur de tube requise selon le pas de pose

Le dimensionnement d'un plancher chauffant hydraulique impose de ne jamais dépasser 120 mètres linéaires par boucle. Concrètement, je cible des boucles comprises entre 66 et 80 mètres pour un tube de plancher chauffant DN16. Cette limite prévient les chutes de pression excessives avant le retour au collecteur.

Un pas de 15 cm requiert environ 6,7 mètres de tube par mètre carré de surface. Le déroulage en escargot alterné limite les écarts thermiques entre départ et retour. Le calcul précis de calepinage, incluant le bon espacement plancher chauffant, est détaillé dans l'étude technique fournie avec le matériel.

Préparer le support et fixer les tubes correctement

Le support d'un chauffage au sol hydraulique doit présenter une planéité inférieure à 3 mm sous une règle de 3 mètres. Les plaques d'isolation se posent en quinconce pour stabiliser la dalle, et les interstices se scellent au polyuréthane. Un sol irrégulier fausse l'entraxe et fragilise la structure une fois l'enrobage coulé.

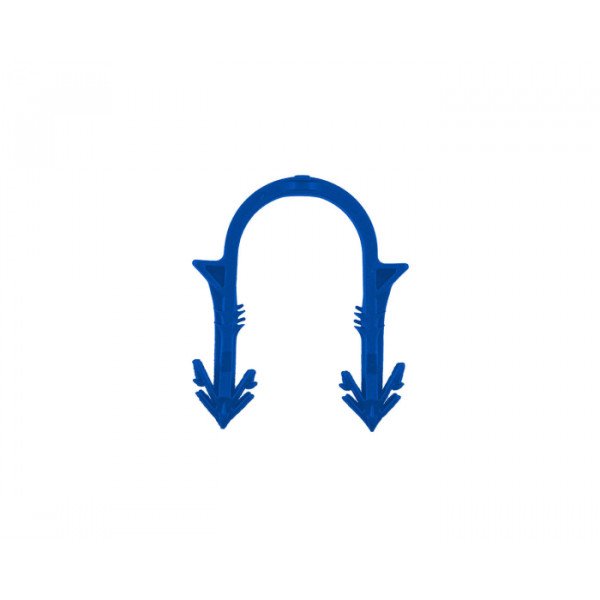

Les agrafes maintiennent le réseau en position sans l'écraser. Une chose à savoir : un pincement, même léger, crée une restriction définitive que la régulation ne pourra plus compenser sous la chape anhydrite. Dans les faits, le respect strict du rayon de courbure naturel du tube garantit un débit homogène dans l'ensemble du circuit de chauffage au sol.

Produits recommandés

Etude plancher chauffant hydraulique

À partir de 302,40 €

Calepinage plancher chauffant mince

À partir de 420,00 €

Kit de base pour Plancher chauffant Mince

72,00 €

Dimensionner et calculer son plancher chauffant hydraulique

Un plan de calepinage réalisé sans calcul thermique préalable expose le chantier à un risque sérieux. L'espacement peut sembler visuellement cohérent tout en restant insuffisant face aux déperditions réelles. Le dimensionnement d'un plancher chauffant hydraulique repose sur la surface, l'isolation, le revêtement de sol et la source de chaleur.

Logiciel de calcul plancher chauffant : à quoi sert-il ?

Concrètement, un logiciel de calcul plancher chauffant génère le schéma de calepinage, le nombre de boucles et l'espacement nécessaire. Cet outil confirme que la puissance surfacique couvre les besoins thermiques réels de chaque pièce. Sans ce calcul, poser un tube tous les 20 cm dans l'ensemble du logement garantit presque un inconfort permanent en hiver.

• Calcul des besoins thermiques : l'outil croise les données d'isolation, les surfaces vitrées et l'orientation du bâtiment pour déterminer la puissance requise. C'est la base sur laquelle repose le choix de l'entraxe.
• Génération du calepinage : le plan indique l'espacement exact par zone ainsi que le positionnement du collecteur. Cela garantit un équilibrage hydraulique optimal.
• Vérification des contraintes : le système signale les boucles trop longues ou les zones dont la température de surface dépasse 28 °C.

Un plan de calepinage détaillé reste indispensable avant de débuter la pose. Corriger un espacement sous chape implique une dépose complète du plancher chauffant. TNC France réalise ces études techniques pour sécuriser les projets les plus exigeants.

Rôle du collecteur dans le dimensionnement des boucles

Dans un logiciel de calcul plancher chauffant hydraulique, le collecteur constitue l'élément central autour duquel s'organisent les boucles. Sa position conditionne la longueur des circuits et l'espacement toléré pour rester dans la limite de 120 mètres par boucle. Un mauvais positionnement contraint à allonger les circuits et à réduire l'entraxe.

Dans les faits, le nombre de circuits dépend directement de la surface : comptez deux boucles pour 30 m². Un seul collecteur suffit jusqu'à 100 m², mais des modules supplémentaires s'imposent au-delà pour garantir une diffusion homogène du plancher chauffant à eau. Les vannes et débitmètres permettent d'équilibrer les circuits présentant des longueurs inégales.

• Vannes de régulation : elles ajustent le débit par zone et compensent les variations d'espacement. C'est indispensable pour diffuser une chaleur uniforme sur l'ensemble du plancher chauffant.
• Débitmètres : ces éléments valident le bon fonctionnement de chaque voie du collecteur. Ils assurent un équilibrage précis entre des boucles de longueurs différentes.
• Purgeur automatique : il évacue l'air résiduel dans le circuit du plancher chauffant hydraulique. Cette purge est préalable à toute mise en chauffe réussie.

Pour un système sec sans chape, l'espacement est souvent fixe et la régulation s'opère par le débit. Les diffuseurs en aluminium répartissent la chaleur, ce qui compense un pas plus large. Ce modèle, plus réactif thermiquement, ne permet aucun recalcul : le calepinage du plancher chauffant de départ est définitif.
