Déterminer la longueur de tube pour un plancher chauffant exige une précision stricte, car un raccord noyé dans une chape de 50 mm reste formellement interdit. Concrètement, une erreur de métré vous expose à stopper le coulage ou à gaspiller des mètres de tuyau inutilement. Voici la méthode pour diviser chaque circuit et sécuriser la pérennité de votre installation.

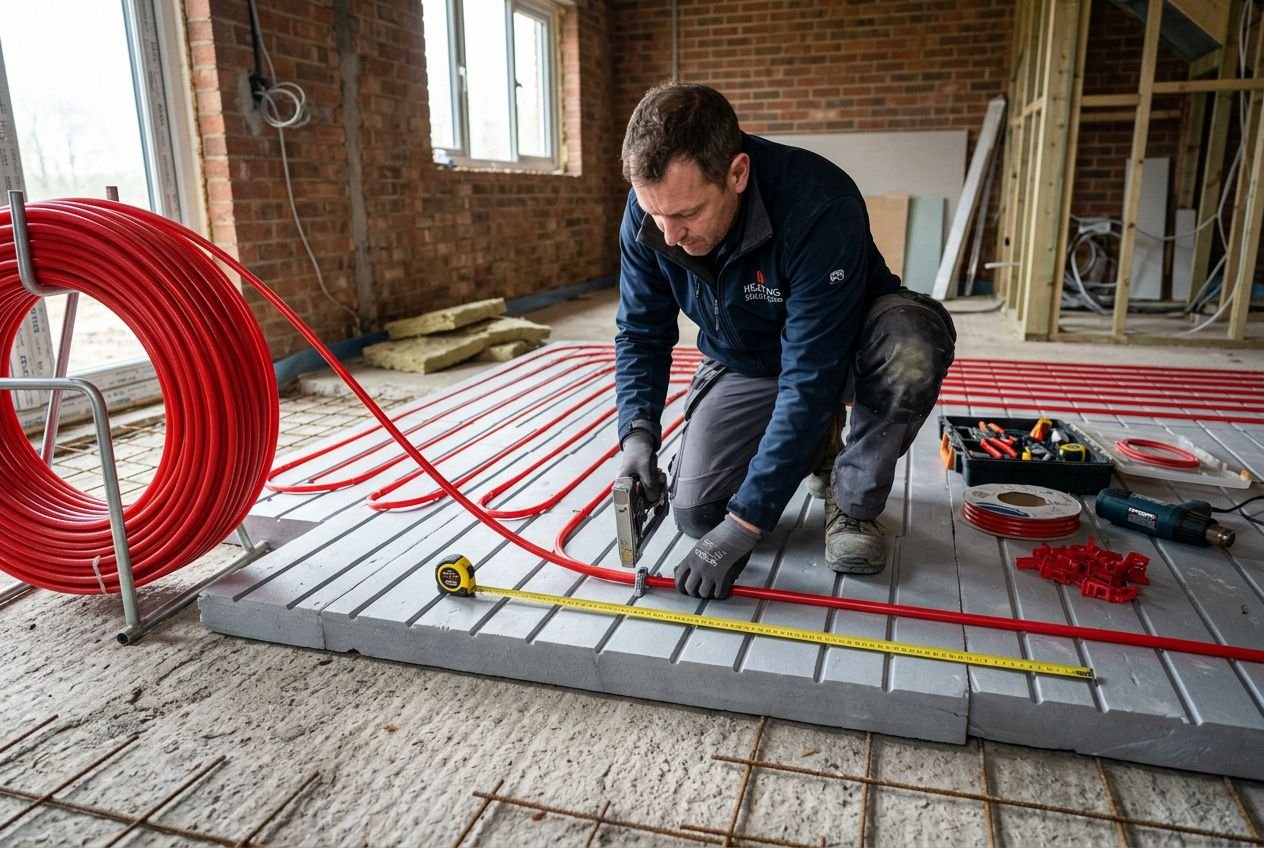

Comment calculer la longueur de tube pour un plancher chauffant

Le calcul de la longueur des tubes pour plancher chauffant repose sur la surface effective en m² et l'espacement défini entre les spires. Dans les faits, j'applique systématiquement un coefficient de 1,1 pour compenser les courbes de cintrage en extrémité. Les zones occupées par du mobilier fixe doivent être déduites avant de finaliser le dimensionnement d'un plancher chauffant hydraulique.

Formules et règles empiriques de calcul

La méthode la plus directe sur le terrain reste la règle des 5 ml par m² pour un pas de 20 cm. Pour une pièce de 12 m², je prévois 60 m, auxquels s'ajoute le trajet aller-retour vers le collecteur plancher chauffant. Ce repère chiffre immédiatement votre besoin en tube plancher chauffant avant le lancement des commandes.

• Formule standard : L = (S / N) × 1,1 + (distance au distributeur × 2), adaptée aux volumes simples.
• Règle de base : 5 m par m² pour un pas de 200 mm, une valeur validée sur des centaines de chantiers.
• Facteur affiné : 5,2 ml/m² pour anticiper les liaisons éloignées vers le collecteur plancher de la zone.
• Surfaces inertes : déduisez l'emprise des placards pour ne pas fausser la longueur de tube pour plancher chauffant.

Face à une architecture irrégulière, je trace toujours un schéma de pose précis en suivant le quadrillage de l'isolant. Cette étape visuelle révèle fréquemment un écart de 15 % par rapport à l'évaluation brute. La règle est absolue : une seule couronne doit couvrir l'intégralité du cheminement.

Je privilégie le tube PER 16 mm livré en grandes couronnes de 240 ou 500 m. Ce conditionnement supprime le risque de chutes inexploitables sur de vastes surfaces. Sa tolérance à une température de 80 °C garantit une excellente robustesse sous l'enrobage béton.

Tableau de consommation selon le pas de pose

L'espacement entre les tubes détermine mécaniquement le volume de matière à déployer sur le chantier. Un pas resserré à 10 cm double les fournitures par rapport à un écartement de 20 cm. Le tableau ci-dessous fiabilise votre chiffrage dès lors que la géométrie des pièces est arrêtée.

Ces ratios correspondent à un déroulage classique en serpentin. En pratique, un dessin en escargot raccourcit très légèrement le linéaire total, grâce à des boucles de retour plus centrées.

Un pas de 200 mm s'impose naturellement lorsque la résistance thermique des cloisons périphériques atteint les seuils RE2020. À l'inverse, je recommande un entraxe de 150 mm devant les grandes menuiseries extérieures. Cet ajustement maintient un flux thermique dense tout en conservant une bonne maniabilité lors du cintrage.

Paramètres à intégrer avant tout calcul

La différence se joue souvent sur la rigueur des relevés préparatoires. Négliger les longueurs de distribution fausse le métré et peut bloquer irrémédiablement l'avancée des travaux le jour du coulage.

• Aires neutralisées : retranchez l'emprise des dressings et des îlots de cuisine pour cibler le besoin réel.
• Raccordements : additionnez toujours la distance depuis le seuil de la pièce jusqu'au collecteur central.
• Singularités : dessinez les angles atypiques en amont pour encadrer les pertes de linéaire.

Pour garantir une tenue parfaite sous une pression de 10 bar, je dirige mes études vers ce tube plancher chauffant multicouche DN16. Sa barrière en aluminium structure le conduit et limite les pertes de charge sur de longs parcours. Ce choix technique sécurise l'ouvrage face aux dilatations thermiques.

Longueur maximale d'une boucle de plancher chauffant

La longueur de boucle maximale découle directement de la perte de charge tolérée par le circulateur. Sur un tuyau de 16 mm, la pression chute d'environ 1,5 bar pour 200 mètres de tracé. En pratique, je limite l'installation résidentielle à 120 mètres : au-delà, l'équilibrage du débit entre chaque circuit devient difficile.

Limites recommandées par circuit et par surface

Le calcul longueur boucle plancher chauffant fixe la longueur maximale boucle plancher chauffant à 120 mètres, du départ jusqu'au retour de boucle. L'optimum hydraulique se situe plutôt entre 80 et 100 mètres, plage où la circulation reste parfaitement homogène. Dépasser ce seuil exige une pompe surdimensionnée et complique nettement le réglage du collecteur plancher.

• Surface maximale par circuit : Un seul circuit ne doit pas excéder 20 m² de surface, quelle que soit la longueur de tuyau mesurée.
• Plage optimale : Le tracé idéal s'établit entre 80 et 100 mètres pour maintenir un débit stable sur tout le réseau.
• Limite absolue : Ne dépassez pas 120 mètres en tube de 16 mm, sous peine de saturer la capacité de votre circulateur.

La résistance mécanique d'un tube multicouche de 16 mm atteint 10 bar de pression de service. Sur un chauffage au sol standard, on n'atteint jamais cette limite, ce qui garantit la pérennité de l'installation. Cette forte marge de sécurité s'avère particulièrement utile lors des essais de mise en eau.

Quand diviser en plusieurs circuits indépendants

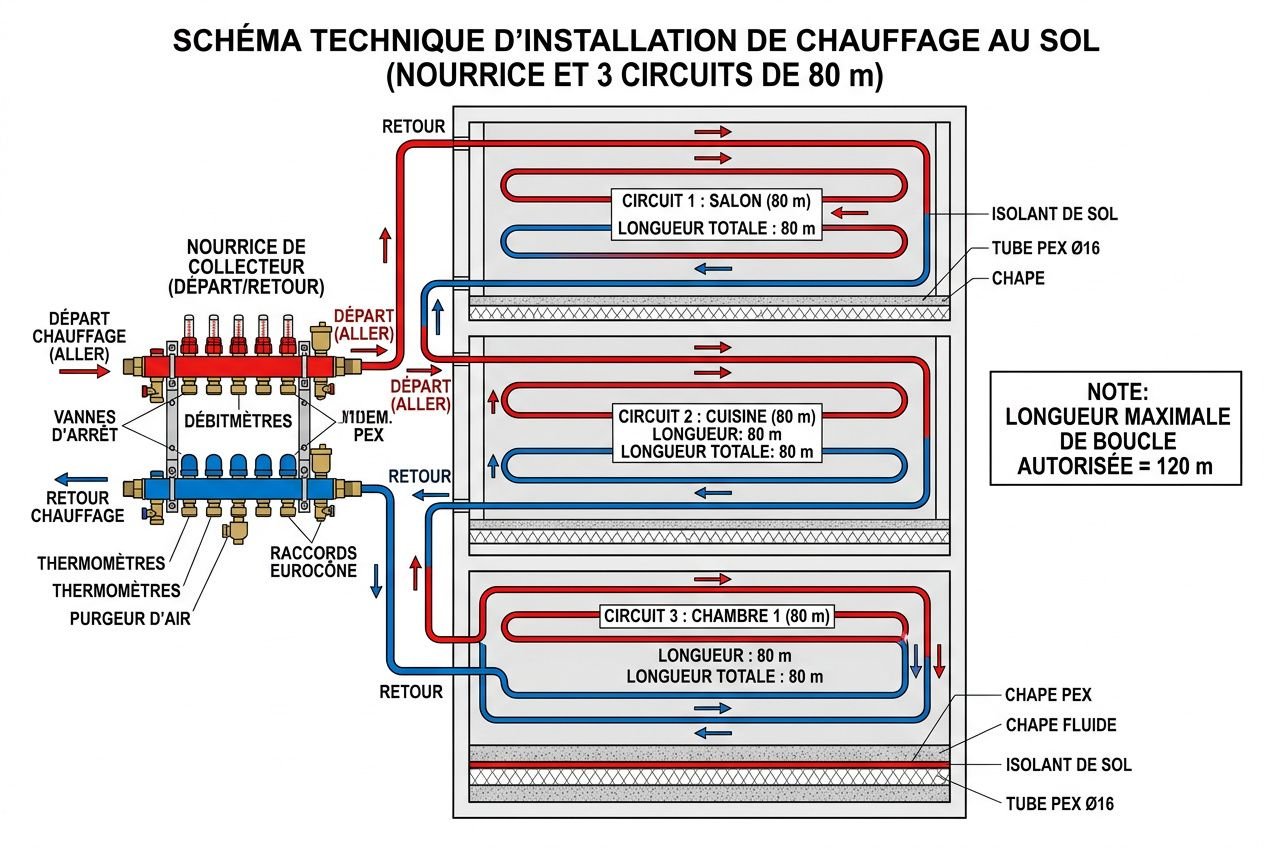

Le calcul longueur boucle plancher chauffant indique immédiatement s'il faut diviser l'installation. Au-delà de 120 mètres, la séparation en plusieurs réseaux reliés aux nourrices s'impose naturellement. Pour 240 mètres nécessaires, je privilégie trois trames de 80 mètres raccordées à un même collecteur plancher chauffant.

• Seuil de division : Prévoyez un second réseau dès que vous dépassez 120 mètres ou 20 m² de chauffe.
• Exemple d'application : Pour 240 mètres de besoin, je privilégie trois couronnes de 80 mètres raccordées au collecteur.
• Pièces longues : Dans un couloir, prévoyez des tracés de 55 à 70 mètres en scindant l'espace dès le schéma de pose.

L'emplacement du collecteur plancher chauffant nécessite au moins 50 cm de distance avant les premières spires, afin de respecter le rayon de courbure. Cet espace s'ajoute en aller-retour à la mesure de chaque réseau posé. Sur une configuration à cinq départs, cela représente 5 mètres linéaires supplémentaires à intégrer dans votre commande.

Équilibrage hydraulique entre boucles d'une même pièce

Lorsqu'une vaste pièce requiert deux tracés, je réalise volontairement des longueurs de boucle inégales pour ajuster l'apport thermique. Le tracé périphérique, exposé aux déperditions du mur extérieur, sera plus court pour que l'eau cède davantage de chaleur. La trame centrale, moins sollicitée par la température ambiante, sera plus longue, sans dépasser un écart de 15 mètres entre les réseaux.

L'arrivée d'eau chaude doit longer les façades extérieures de la pièce. C'est l'orientation de ce départ, et non le seul pas de pose, qui assure une bonne répartition des calories sur la surface. Concrètement, cette méthode supprime les points froids périphériques sans augmenter la température globale de l'installation.

Quel tube choisir pour son plancher chauffant

Le choix du tube conditionne la longueur de boucle maximale et la durée de vie de votre système de chauffage. Deux matériaux dominent le marché : le polyéthylène réticulé (PER) et le multicouche à âme aluminium. En pratique, la différence se joue sur le maintien de courbure, la tolérance à la température et la détection sous dalle.

Tube PER vs multicouche pour plancher chauffant

Pour calculer la longueur de tubes d'un plancher chauffant, le diamètre est le premier paramètre à fixer, car il détermine directement la perte de charge. Le tube PER de 16 mm et le multicouche DN16 équipent l'essentiel du marché en plancher chauffant hydraulique. Leurs caractéristiques mécaniques orientent ensuite le choix selon les contraintes propres à chaque chantier.

• PER 16 mm classe 5 : Ce tube supporte une température de 80 °C sous une pression de 6 bars. Sa souplesse facilite le passage en courbe lors de la mise en œuvre sur l'isolant en polystyrène.
• Multicouche DN16 : Ses cinq couches autorisent une température de pointe à 95 °C. Sa surface intérieure lisse réduit sensiblement les pertes de charge dans le circuit.
• Maintien de forme : Une fois agrafé sur le polystyrène, le multicouche conserve sa position. Le PER, lui, tend à reprendre sa forme d'origine, ce qui allonge légèrement le temps de pose.
• Détection sous dalle : L'âme aluminium du multicouche répond au détecteur de métaux, une sécurité utile avant tout perçage dans une chape existante.

Je privilégie le multicouche dès qu'une longueur de boucle dépasse 80 mètres ou que la température de l'eau excède 60 °C. Pour les chantiers courants, un PER avec barrière anti-oxygène constitue une bonne alternative. Dans les deux cas, une garantie fabricant de quinze ans protège contre la déformation dans le temps.

Pas de pose et positionnement des boucles

Le pas de pose d'un plancher chauffant se règle entre 15 et 30 cm selon le niveau d'isolation de la pièce. Un maillage resserré compense directement les fortes déperditions au droit d'une baie vitrée. Cet écartement détermine la quantité de tube à dérouler sur la surface concernée.

• Écartement de 150 mm : À privilégier quand les zones sont froides ou mal isolées. La consommation de tube atteint alors environ 6,7 mètres par mètre carré de surface.
• Écartement de 200 mm : Configuration standard pour une isolation récente. Elle équilibre correctement la puissance dégagée et la longueur de tuyauterie par circuit.
• Rayon de courbure : Prévoyez 20 cm entre les tubes au premier passage pour éviter tout pincement. L'espacement final se resserre ensuite selon le pas de pose retenu.
• Sens de circulation : Le départ chaud longe en priorité les murs extérieurs. Le retour de boucle repasse ensuite vers le centre de la pièce.

Un plancher chauffant sec applique ces mêmes règles d'espacement, mais restreint le choix du revêtement compatible. Un sol présentant une résistance thermique élevée bloque le flux thermique vers l'air ambiant et dégrade les performances. Pour un plancher chauffant noyé dans la chape, la résistance de finition ne doit concrètement pas dépasser 0,15 m².K/W. Vous trouverez l'ensemble de notre gamme sur la section tube plancher chauffant, avec les longueurs de couronnes correspondantes.
