Comment choisir ses capteurs géothermiques pour une PAC ?
Choisir des capteurs géothermiques adaptés conditionne directement l’efficacité de toute installation : surface disponible, nature du sol, puissance de la pompe à chaleur et budget sont les quatre critères à croiser pour identifier la solution cohérente avec votre terrain, votre puissance de chauffage et votre pompe à chaleur.
Quels sont les 3 types de capteurs géothermiques
Le bon dimensionnement commence par l’analyse du terrain. Une parcelle vaste et perméable n’oriente pas vers les mêmes solutions qu’un jardin contraint, un terrain rocheux ou un projet neuf intégrant déjà les fondations dans la réflexion thermique.
Captage horizontal, vertical et corbeilles en comparaison
La surface pour la géothermie varie fortement selon la technique retenue. Un capteur horizontal demande une surface importante, souvent comprise entre 1,5 et 2 fois la surface habitable, alors que les sondes verticales et les corbeilles géothermiques réduisent nettement l’emprise au sol. La différence se joue sur la profondeur disponible et sur la configuration de la parcelle.

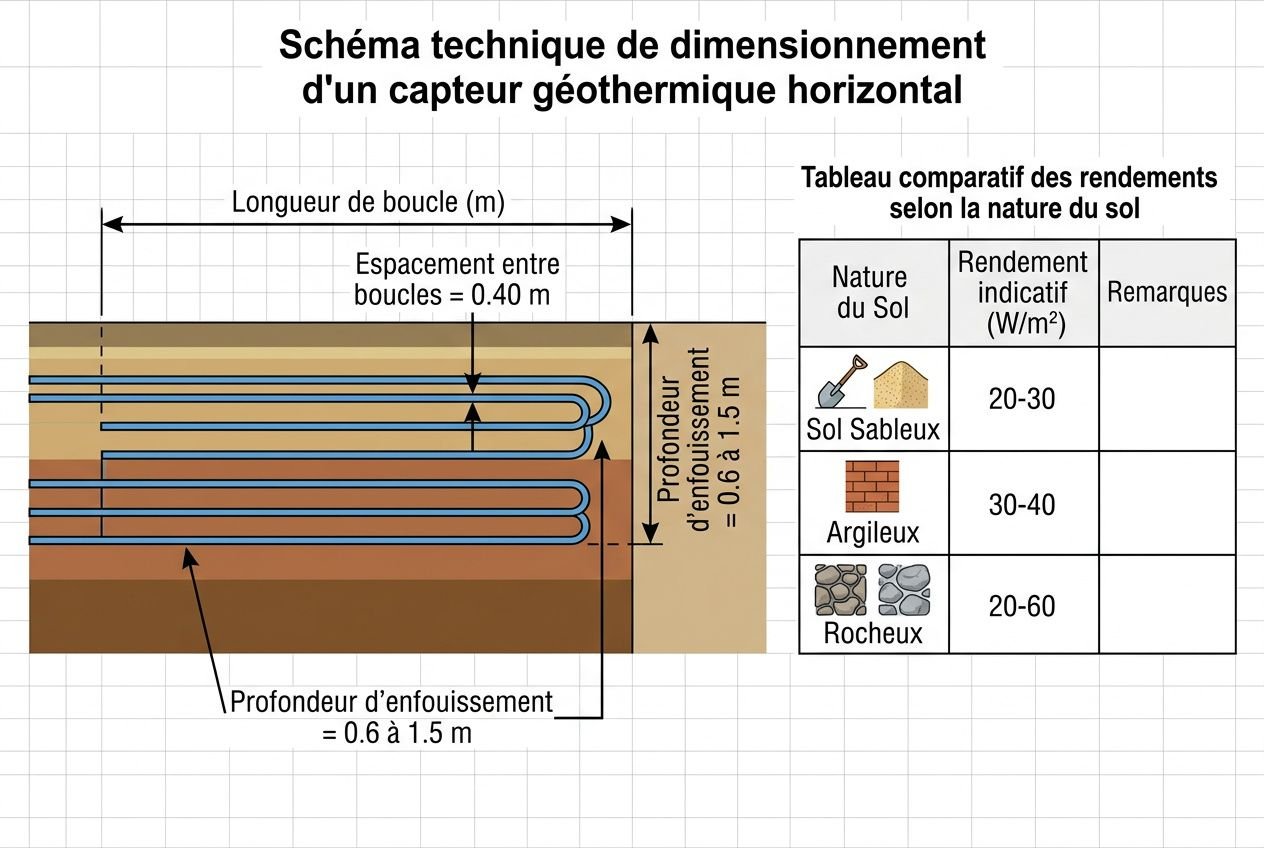

- Captage horizontal : tubes enterrés entre 0,6 et 1,5 m de profondeur, espacés d’au moins 40 cm, avec 30 à 40 m² de sol par boucle. Ce captage horizontal au sol convient surtout à une maison disposant d’un jardin suffisamment dégagé.
- Sondes géothermiques verticales : forées entre 50 et 200 m, elles exploitent une température plus stable, d’environ 13 °C dès 10 m de profondeur. Deux sondes de 70 m peuvent couvrir environ 120 m² habitables selon la puissance recherchée.
- Corbeilles géothermiques (Terra Spiral) : modules spiralés compacts de 1,20 m de diamètre et 2,70 m de hauteur, posés à 3,5 à 4 m, avec un entre-axe minimal de 4 m entre chaque élément.
- Fondations thermoactives : solution réservée au neuf, intégrant un échangeur directement dans les structures porteuses du bâtiment.
Une fois l’installation réalisée, la surface au-dessus d’un captage peut rester utile : gazon, massifs et potager restent possibles tant que le terrain n’est pas imperméabilisé. À l’inverse, une dalle, une piscine ou un revêtement totalement étanche limitent les échanges thermiques avec les pluies et les apports solaires.
Surface pour la géothermie selon chaque type de captage
À l’inverse des sondes géothermiques verticales, qui mobilisent peu de surface, le capteur horizontal nécessite plusieurs centaines de mètres carrés de terrain perméable pour assurer un bon rendement et préserver l’efficacité de l’échangeur dans le temps.
Pour choisir un capteur géothermique adapté, il faut croiser la surface disponible, la nature du sol, la puissance de la pompe à chaleur et le rendement attendu. Des tubes DN20 ou DN25 en PE100 peuvent convenir à un captage destiné à alimenter jusqu’à 500 m² de surface habitable, selon la configuration. À vérifier avant tout : la capacité réelle du terrain à transmettre les calories.
| Type de captage | Profondeur | Surface terrain requise | Rendement thermique |
| Horizontal | 0,6 à 1,5 m | 1,5 à 2 fois la surface habitable | 15 à 30 W/m² |
| Corbeilles (Terra Spiral) | 3,5 à 4 m | Réduite (entre-axe 4 m minimum) | 0,7 à 1,2 kW/corbeille |
| Vertical (sonde) | 50 à 200 m | Très faible emprise | Environ 50 W/m linéaire |
Corbeilles géothermiques, une solution intermédiaire compacte
Ce capteur géothermique compact se situe entre le captage horizontal au sol et le captage vertical : il limite la surface excavée tout en allant chercher une profondeur favorable à la stabilité thermique.
Fabriqué en résine polymère résistante, avec une durée de vie annoncée de 100 ans, ce type de capteur géothermique peut convenir en rénovation comme en construction neuve. Son installation reste plus légère qu’un forage profond, tout en offrant un captage plus concentré qu’un réseau horizontal classique. À privilégier quand la surface est comptée sans aller vers des sondes verticales.

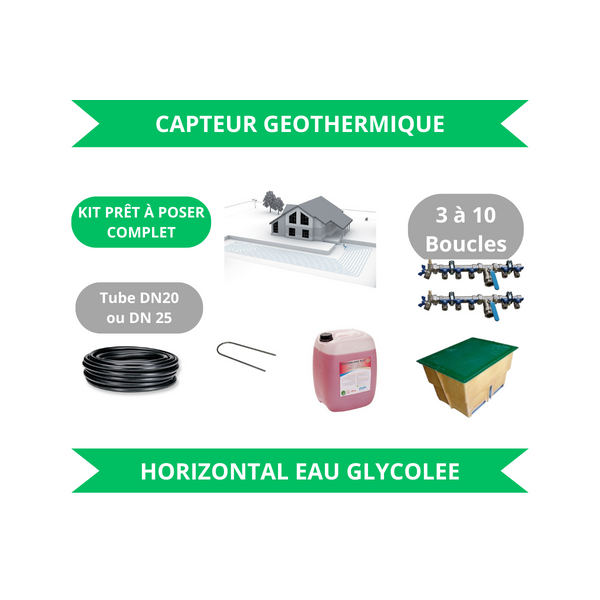

En complément, le capteur géothermique en kit prêt à poser proposé par TNC France facilite la préparation du chantier avec une notice détaillée et les accessoires adaptés. Une fois la puissance visée confirmée, cette solution aide à organiser plus simplement les longueurs de boucle, les raccordements et l’implantation sur la parcelle.
Comment calculer la longueur et le dimensionnement de son captage
Le bon dimensionnement commence par trois données : la surface habitable à chauffer, la nature du terrain et la puissance de la PAC géothermique. Ces éléments permettent d’estimer la surface de captage nécessaire, le nombre de boucles et le diamètre des tubes dans un circuit fermé.
En mètres, combien prévoir pour un capteur géothermique horizontal
Pour un captage horizontal, il faut souvent compter plusieurs centaines de mètres linéaires. Sur une pompe à chaleur de 12 kW, la plage courante se situe entre 5 et 7 boucles selon la conductivité du sol, avec une longueur totale qui peut dépasser 600 m.
La différence se joue sur le rendement du sol : environ 15 W/m² sur un sol sableux sec, jusqu’à 30 W/m² sur un sol argileux humide. Cette valeur détermine la surface de captage à mobiliser, l’espacement des capteurs enterrés et, en définitive, le dimensionnement du capteur géothermique.
Dimensionner les corbeilles et sondes verticales selon la pompe à chaleur
Pour des corbeilles, le calcul consiste à diviser la puissance nécessaire par la capacité de chaque module. En pratique, une corbeille fournit entre 0,7 et 1,2 kW selon le terrain, ce qui permet de définir un nombre d’unités cohérent avec la pompe à chaleur géothermique retenue.
Pour les sondes verticales, la référence usuelle est d’environ 50 W par mètre linéaire. Deux sondes verticales de 70 m dans un circuit fermé peuvent convenir à une maison de 120 m², dès lors que la puissance de la pompe à chaleur est correctement ajustée.
Dans une PAC géothermique, le fluide caloporteur est généralement un mélange à base de monopropylène glycol dilué à 35 %. À vérifier avant tout : sa concentration doit rester compatible avec la température minimale du circuit pour limiter le risque de gel et préserver la stabilité du rendement.
Produits recommandés
Critères de choix entre captage horizontal, vertical et corbeilles
Le bon dimensionnement commence par trois données : la surface réellement disponible, la nature du terrain et le budget affecté à l’installation.
Terrain, sol et climat pour choisir le bon captage
Les critères de choix d’un capteur géothermique reposent d’abord sur la géologie locale et sur l’usage du terrain. Un sol très rocheux complique le forage et renchérit la pose de sondes géothermiques verticales. À l’inverse, une grande surface non imperméabilisée facilite un captage horizontal avec des capteurs enterrés à faible profondeur.
- Grand terrain rural : le captage horizontal est souvent le plus simple à déployer. Il évite le forage, à condition de disposer d’une surface suffisante et libre de revêtement.
- Terrain urbain réduit : le captage vertical devient plus adapté. Deux sondes géothermiques de 70 m chacune, espacées d’au moins 10 m, peuvent convenir pour un logement de 120 m².
- Configuration intermédiaire : les corbeilles géothermiques trouvent leur place sur un terrain de taille moyenne, quand l’espace manque pour des capteurs horizontaux sans justifier un captage vertical complet.
- Région à hivers rigoureux : selon la configuration, les sondes verticales ou des corbeilles géothermiques plus profondes maintiennent mieux le rendement, car elles dépendent moins des variations de température en surface.
En complément, la présence d’une nappe phréatique peut orienter l’installation vers un captage spécifique.
Coût, rendement et pompe à chaleur selon le capteur
Le coût d’installation en géothermie varie fortement selon le type de capteur retenu. Le capteur horizontal reste le plus accessible, car il fonctionne sans forage, mais son efficacité baisse plus vite en climat froid. Les capteurs verticaux offrent en général un rendement supérieur de 15 à 20 %, avec une durée de vie annoncée de 100 ans, ce qui compense en partie un investissement initial plus élevé.
Les corbeilles géothermiques demandent une excavation à faible profondeur, sans recourir au même niveau de technicité que pour des sondes géothermiques verticales. Point critique à contrôler : l’adéquation entre la pompe à chaleur choisie, la puissance attendue et la capacité réelle du captage.
Les différents types de capteurs restent encadrés par des exigences de qualité précises : composants conformes aux normes NF EN 12201-2 et NF EN 12613, pour une durabilité annoncée jusqu’à 100 ans.
Autorisations et démarches administratives selon le type de captage
Les formalités dépendent directement du type de captage retenu. Pour un captage horizontal, une demande de travaux en mairie suffit généralement. Pour un captage vertical ou une sonde géothermique de moins de 200 m, une déclaration préalable est requise depuis le décret GMI de juillet 2015.
Le captage sur nappe phréatique suit une logique plus stricte : une autorisation porte sur le forage, l’autre sur l’exploitation de la ressource. Une fois l’installation réalisée, les contrôles restent indispensables. L’installation doit être confiée à un professionnel qualifié Qualiforage, dans le respect du Code minier et du Code de l’environnement.
Avant remblaiement, capteurs horizontaux et verticaux doivent subir un test d’étanchéité à 1,5 fois la pression de service.
Foire aux questions
Les trois grands types de capteurs géothermiques sont les capteurs horizontaux, les sondes verticales et les corbeilles géothermiques. Les capteurs horizontaux, aussi appelés captage horizontal au sol ou captage horizontal, s'enterrent généralement entre 0,6 et 1,5 m de profondeur et demandent une grande surface de terrain. Les sondes verticales relèvent d'un captage vertical avec forage, le plus souvent entre 50 et 200 m, ce qui convient mieux aux parcelles plus petites. Entre les deux, les corbeilles géothermiques de type Terra Spiral se posent vers 3,5 à 4 m de profondeur : ce type de capteurs géothermiques offre un bon compromis entre emprise au sol, puissance disponible et adaptation à la pompe à chaleur.
Le bon dimensionnement commence par la puissance de la pompe à chaleur et le rendement du sol. Pour un capteur géothermique en captage horizontal, il faut souvent prévoir 30 à 40 m² de surface de terrain par boucle, avec une capacité d'extraction de 15 à 30 W/m² selon la nature du sol. Pour une PAC de 12 kW, comptez en général 5 à 7 boucles. La longueur totale peut alors dépasser 600 m pour des capteurs horizontaux, avec un espacement minimal de 40 cm entre les tubes et des distances à respecter vis-à-vis des arbres, des réseaux et des fondations.
Le choix entre ces types de capteurs dépend d'abord de la place disponible, puis de la nature du sol et du budget. Les capteurs horizontaux enterrés demandent souvent une emprise de 1,5 à 2 fois la surface habitable, alors que les sondes verticales limitent fortement l'occupation du terrain. La différence se joue sur la stabilité thermique : dans les régions aux hivers rigoureux, le captage vertical par forage ou les corbeilles géothermiques profondes apportent en général une puissance plus régulière qu'un captage horizontal au sol, plus exposé aux variations climatiques. À vérifier avant tout : la compatibilité entre le terrain, le mode de captage retenu et le niveau de performance attendu de la pompe à chaleur.
