Ce guide vous explique tout sur les profondeurs d'installation des capteurs géothermiques, un élément clé pour optimiser votre système de chauffage. Vous découvrirez les normes techniques et les critères à prendre en compte pour votre projet, afin de bénéficier d'un chauffage géothermique à la fois performant et économique sur le long terme.

Le guide indique que la profondeur d'un capteur géothermique horizontal se situe généralement entre 0,60 m et 1,50 m. Un tube géothermique horizontal lisse en PEHD peut, quant à lui, exploiter efficacement la chaleur du sol dès 80 cm de profondeur. Ces repères sont essentiels pour un bon dimensionnement, afin d'assurer la régénération thermique du terrain et d'optimiser les performances de votre pompe à chaleur sol.

Quelle profondeur pour les capteurs géothermiques horizontaux

Les capteurs géothermiques horizontaux sont généralement enterrés entre 0,60 m et 1,20 m de profondeur, une valeur courante se situant aux alentours de 0,80 m. Cette profondeur minimale d'un capteur enterré horizontal est cruciale : elle protège le fluide caloporteur du gel et assure des échanges thermiques constants et efficaces avec le terrain.

Profondeur minimale et standard selon les régions

La profondeur requise varie en fonction du climat local et de la nature de votre sol. Sous un climat tempéré, 0,60 m peut suffire pour éviter le gel. En revanche, dans les régions plus froides ou sur des terrains argileux, une profondeur de 1,20 m à 1,50 m est recommandée pour stabiliser la température du sol et ainsi augmenter le rendement. Un sol sableux peut offrir un bon rendement (25-30 W/m²) dès 0,60-0,80 m, tandis qu'un sol argileux demandera souvent une installation plus profonde pour capter toute la chaleur géothermique disponible.

Surface de terrain nécessaire et dimensionnement

La surface nécessaire pour les capteurs géothermiques est généralement estimée entre 1,5 et 2 fois la surface habitable à chauffer. Par exemple, pour une maison de 150 m², il vous faudra prévoir entre 225 et 300 m² de terrain disponible, soit environ 20 m² par kilowatt de puissance. Un dimensionnement précis dépend aussi de l'isolation du logement et de la conductivité du sol. Une installation typique peut compter environ 300 m de tube, répartis sur trois boucles enterrées à 0,80 m, pour alimenter correctement la pompe à chaleur sol.

Espacement des nappes et techniques de remblai

Il est impératif de respecter un espacement d'au moins 0,50 m entre les différentes boucles de tubes. Cela évite les interférences thermiques et permet à la chaleur du sol de se régénérer correctement. Si la surface de terrain est limitée, une solution consiste à superposer les nappes : une première à 0,60 m, une seconde à 1,20 m, et éventuellement une troisième à 1,80 m, en maintenant toujours un écart vertical d'au moins 0,50 m entre elles.

Le remblaiement des tranchées est une étape importante. Il doit se faire par couches successives d'environ 20 cm, compactées modérément. L'ajout de 10 cm de gravier ou de bentonite autour des tubes améliore la conduction thermique, protège les capteurs horizontaux et contribue à la longévité de votre installation géothermique.

Enfin, pour une installation sécurisée, maintenez une distance d'au moins 2 mètres par rapport aux limites de propriété, aux réseaux souterrains existants et aux emplacements de futures fondations. Évitez également de planter des arbres à racines profondes au-dessus de la zone de captage pour protéger le fluide caloporteur et garantir la stabilité du terrain sur le long terme.

Profondeur et dimensionnement des sondes géothermiques verticales

Après forage, les sondes géothermiques verticales sont installées à des profondeurs variant entre 50 et 200 mètres, selon la puissance souhaitée et la conductivité thermique du terrain. Pour une maison individuelle, une profondeur de 80 à 150 mètres garantit généralement une température du sol stable, assurant ainsi un fonctionnement régulier de la pompe à chaleur géothermique toute l'année.

Plages de profondeur et rendement thermique

À partir de 100 mètres de profondeur, la température du sol se stabilise autour de 12 °C en France, avec des variations saisonnières très limitées (±1 °C). Le dimensionnement des sondes géothermiques verticales repose donc sur la quantité de chaleur géothermique disponible, les besoins en chauffage et la nature géologique locale.

Le rendement moyen se situe généralement entre 15 et 30 W par mètre foré, ce qui équivaut à environ 1,5 à 3 kW pour un puits de 100 mètres. Toutefois, selon le diamètre, les méthodes de calcul et la nature du terrain, certains retours d'expérience font état de puissances atteignant 5 à 12 kW par forage de 100 mètres.

• Profondeur 50-80 m : idéale pour des besoins modérés (3 à 5 kW), elle permet de réduire les coûts de forage tout en maintenant une bonne stabilité thermique.
• Profondeur 80-150 m : plage standard pour l'habitat, offrant un bon compromis entre investissement et performance. Recommandée pour des surfaces de 120 à 200 m².
• Profondeur 150-200 m : nécessaire pour des puissances dépassant 15 kW ou lorsque la conductivité du terrain est faible.

Une maison de 120 m² peut souvent se contenter d’un seul forage de 100 mètres, tandis qu’un logement de 150 m² nécessitant environ 12 kW tirera avantage de deux forages de 80 à 100 mètres chacun. Cette configuration équivaut à près de 300 m² de capteurs horizontaux, tout en minimisant l’emprise au sol grâce à une installation géothermique profonde.

Espacement entre forages et nombre de sondes

La distance entre sondes géothermiques doit être maintenue entre 1,5 et 2 mètres pour éviter les interférences thermiques et permettre la régénération naturelle du sous-sol. Un tel espacement préserve l'efficacité du système et prévient tout épuisement local de la chaleur.

Le nombre de sondes géothermiques dépend directement de la puissance totale requise et de la conductivité du terrain. Par exemple, un bâtiment de 500 m² nécessitant 20 kW peut utiliser trois forages de 70 mètres espacés de 2 mètres, une solution bien adaptée aux terrains urbains de taille limitée.

Fluides caloporteurs et remplissage des forages

Une fois les sondes géothermiques installées, chaque forage est rempli d’un mélange bentonite-ciment ou sablo-ciment. Ceci permet un excellent transfert thermique et assure la protection des nappes phréatiques. À l’intérieur, un fluide caloporteur à base d’ eau glycolée circule en circuit fermé. Ce fluide est conçu pour résister au gel et est compatible avec les tubes en PEHD.

• Fluide eau glycolée 35 % : offre une protection jusqu’à –15 °C et limite les pertes de charge sur plusieurs dizaines de mètres de profondeur.
• Remplissage bentonite/ciment : assure un bon contact thermique entre la sonde et la roche, tout en évitant toute contamination des nappes.
• Pression hydrostatique : elle augmente d’environ 1 bar tous les 10 mètres, ce qui impose des spécifications particulières pour les tubes, les raccords et les collets.
• Contrôle d’étanchéité : chaque jonction est vérifiée méticuleusement pour prévenir les fuites du fluide caloporteur et maintenir les performances du système.

Avant la mise en service, chaque boucle est soumise à un test de pression de 4 à 5 bars pendant deux heures, suivi d’une purge d’air de trente minutes. Cette procédure garantit l’étanchéité du circuit et optimise dès le départ le rendement de l’ installation géothermique.

Les systèmes géothermiques compacts constituent une solution idéale lorsque la surface disponible est limitée. Ils combinent les avantages des capteurs horizontaux et verticaux, offrant une grande flexibilité de dimensionnement pour tout projet d’ installation géothermique.

Produits recommandés

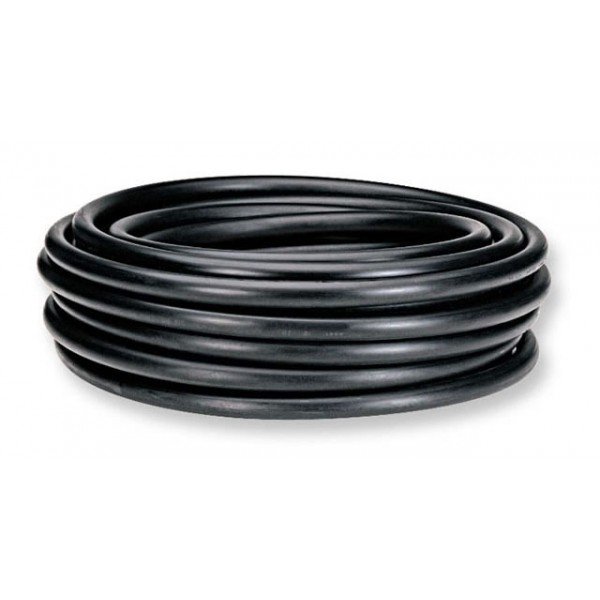

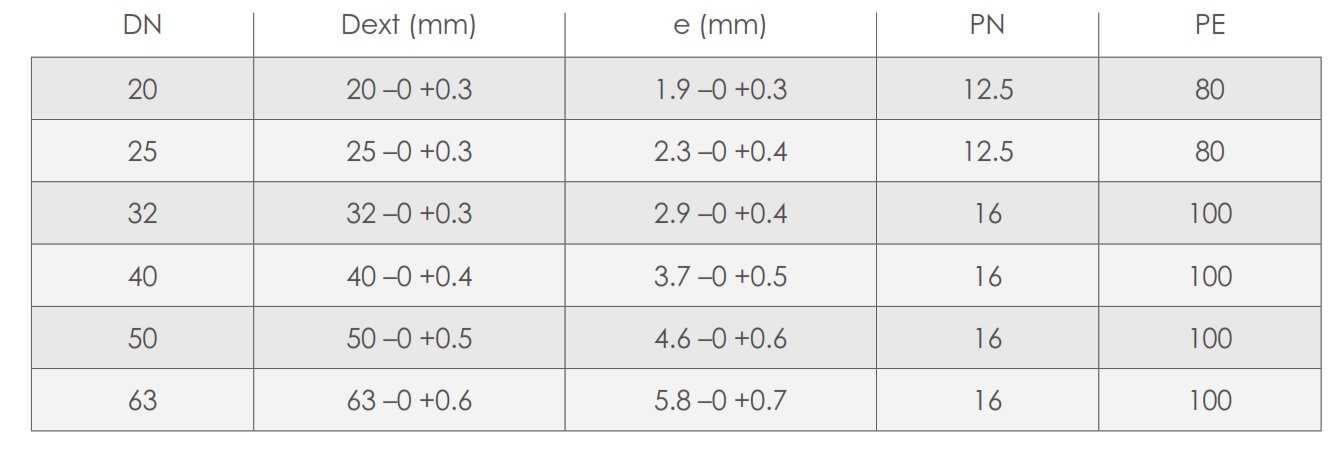

Tube PE lisse capteur geothermique horizontal

À partir de 376,80 €

Kit prêt à poser Capteur Géothermique Horizontal Eau glycolée

À partir de 3 425,16 €

Collecteur capteur géothermique horizontal DN20-DN25

À partir de 478,80 €

Solutions compactes et critères de choix en géothermie

Corbeilles géothermiques: profondeur et performances

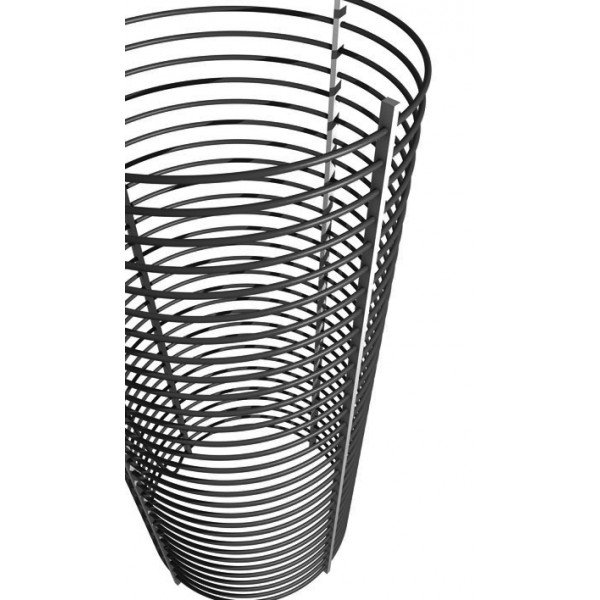

La géothermie compacte utilisant des corbeilles terra spiral s’installe généralement entre 3,5 et 4 mètres de profondeur. Chaque unité, d'environ 2,70 m de hauteur et 1,20 m de diamètre, intègre un tube spiralé en polyéthylène (DN25 ou DN32) dans lequel circule un fluide caloporteur. Sa production énergétique varie de 0,7 kW à 1,2 kW, en fonction de la nature du terrain. Pour approfondir le sujet de la profondeur capteur géothermie, cette ressource vous permettra de comparer les différentes options.
